L’électrovanne cryogénique Tork S9610.02.070T (T-CRYO103 1/2") est une vanne 2/2 voies NF destinée à la distribution contrôlée d’azote liquide, d’argon et d’oxygène. À action directe, elle fonctionne à partir d’une pression différentielle nulle. Débit Kv 12,4 l/min, protection 6C du fluide, jusqu’à 196 °06C du fluide. ° + Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VDC |
| Diamètre nominal | DN 15 |
| Fonction | Fermé sans tension |
| Médium | Gaz |
| Plage de pression | 0...5 bar |
| Taille de raccordement | 1/2" |
| Température | -190...90 °C |
| Poids | 0.70 kg |

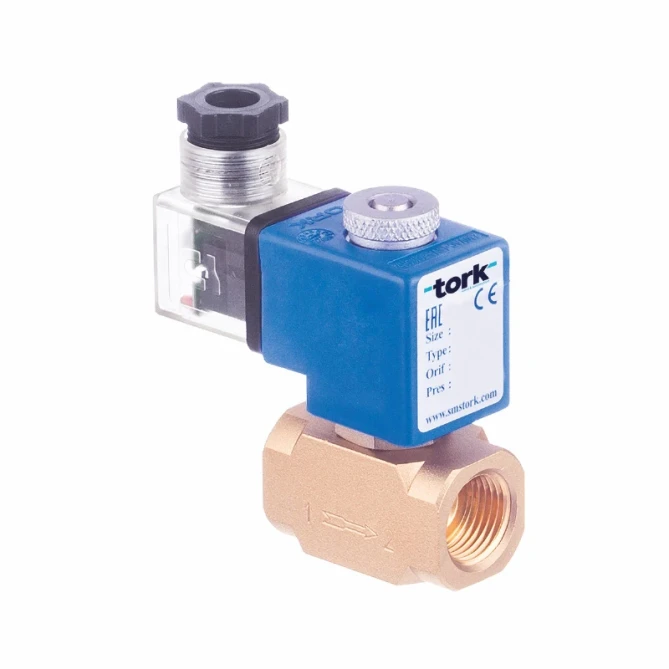

Tork T-CRYO103 1/2" (S9610.02.070T) est une électrovanne cryogénique de la série S9610 conçue pour fonctionner avec des fluides cryogéniques liquides. Il s’agit d’une vanne 2/2 voies à action directe, normalement fermée (NC), qui fonctionne dès une différence de pression nulle (ΔP = 0) et permet la distribution contrôlée d’azote liquide, d’argon ou d’oxygène à des températures extrêmement basses, jusqu’à –196 °C.
La vanne est destinée aux réseaux industriels et aux stations de remplissage utilisant des gaz techniques liquéfiés – azote liquide (LN₂), argon liquide (LAr) et oxygène liquide (LOX). Elle convient partout où il est nécessaire de réguler automatiquement le débit d’un fluide cryogénique : remplissage de récipients sous pression et de récipients Dewar, bancs d’essai cryogéniques, lignes de surgélation agroalimentaires ou équipements de laboratoire fonctionnant avec du LN₂. Grâce à sa version Short Tube / Flat Sealing en taille 1/2" et à sa valeur de débit Kv de 12,4 l/min, la vanne couvre les points de commutation à débit moyen dans les réseaux cryogéniques.
Le corps de vanne est en laiton, les composants internes (siège, noyau, ressorts, tube) sont en acier inoxydable résistant aux chocs thermiques lors du contact avec le fluide cryogénique. L’étanchéité est réalisée en PTFE graphité, qui conserve son étanchéité même à des températures très inférieures au point de congélation. La version Short Tube / Flat Sealing avec raccordement BSP (G 1/2") garantit une intégration compacte dans les réseaux cryogéniques. Sur demande, la vanne est disponible avec filetage NPT ou avec bobine ATEX (antidéflagrante) pour les environnements à risque d’explosion.
Caractéristiques techniques (S9610.02.070T) :
Oui. Selon la fiche technique du fabricant, la série S9610 est conçue pour l’azote liquide (–194 °C), l’argon liquide (–184 °C) et l’oxygène liquide (–181 °C). Pour les applications avec LOX, il est toutefois nécessaire de vérifier que les réglementations locales de sécurité relatives à la manipulation de fluides oxydants sont respectées (le LOX est un puissant agent oxydant).
La vanne S9610.02.070T est normally closed (NC) – sans alimentation, elle reste fermée. Elle s’ouvre lorsque la tension d’alimentation est appliquée à la bobine. Cette version est standard pour toute la série S9610. La série S9710 (Long Tube) est également NC.
La vanne est à action directe (direct acting) avec la désignation ΔP = 0 – elle s’ouvre même avec une différence de pression nulle. Elle ne dépend donc pas de la pression différentielle du fluide, contrairement aux vannes de type semi-assisté ou assisté. La pression de service maximale est de 5 bar.
Oui, une bobine ATEX (antidéflagrante) est disponible sur demande. La zone et la catégorie exactes de certification ATEX doivent être précisées lors de la commande – la fiche technique mentionne cette possibilité comme option sans autre précision sur les paramètres. Contactez-nous pour plus d’informations.
La série S9610 (Short Tube) possède un tube de noyau plus court – la longueur totale du corps de vanne est d’environ 80,5 mm. La série S9710 (Long Tube) possède un tube allongé (longueur du corps d’environ 163 mm), qui crée une plus grande distance thermique entre le fluide cryogénique et la bobine. La version Long Tube est choisie lorsqu’il est nécessaire de protéger la bobine contre la condensation ou le givre dans des conditions de service plus exigeantes. Les deux séries sont disponibles avec un diamètre d’orifice de 3 mm pour des filetages 1/8" et 1/4".
