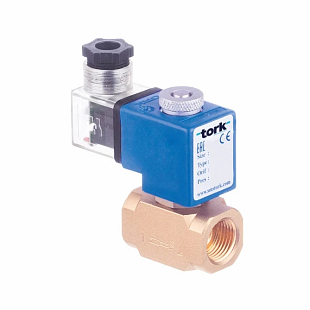

Tork T-CRYO103 1/2" 24VAC – électrovanne cryogénique de la série S9610 pour la régulation de l’azote liquide, de l’argon et de l’oxygène. Normalement fermée, à action directe, 2/2 voies. Plage de température du fluide de –196 °C à +90 °C, pression max. 5 bar, indice de protection IP68. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Diamètre nominal | DN 15 |
| Fonction | Fermé sans tension |
| Médium | Gaz |
| Plage de pression | 0...5 bar |
| Taille de raccordement | 1/2" |
| Température | -190...90 °C |
| Poids | 0.70 kg |
Tork T-CRYO103 1/2" 24VAC (S9610.02.070T) est une électrovanne cryogénique de la série S9610 conçue pour le contrôle du débit de fluides cryogéniques liquides – azote liquide, argon et oxygène. Il s’agit d’une vanne 2/2 voies à commande directe, normalement fermée (NC), avec étanchéité plane, qui fonctionne à pression différentielle nulle (ΔP = 0) et supporte des températures de fluide comprises entre –196 °C et +90 °C.
La vanne est destinée aux installations industrielles travaillant avec des liquides cryogéniques – stations de remplissage et de distribution d’azote liquide, d’argon ou d’oxygène, équipements de laboratoire et de recherche avec récipients cryogéniques, applications médicales et industrielles nécessitant une fermeture fiable du fluide à des températures extrêmement basses. Elle convient partout où il est nécessaire de commander électriquement le débit d’un liquide cryogénique et où les vannes standard échouent sous l’effet des contraintes thermiques.
Le corps de la vanne est en laiton, les composants internes (siège, noyau, ressorts) en acier inoxydable. Le joint est en PTFE graphité, qui résiste aux températures cryogéniques sans perte d’étanchéité. La version S9610 (Short Tube) possède un tube de guidage court avec étanchéité plane – adaptée aux installations avec un espace d’encombrement limité. Le filetage est standard BSP (G 1/2"), NPT sur demande. La bobine, avec classe d’isolation H (180 °C) et imprégnation en polyester renforcé de fibre de verre, supporte un fonctionnement continu (ED 100 %) et bénéficie d’un indice de protection IP68.
Caractéristiques techniques – S9610.02.070T (1/2", 24VAC) :
La fiche technique indique comme fluides prévus l’azote liquide, l’argon et l’oxygène. La température du fluide peut atteindre jusqu’à +90 °C ; la vanne peut donc, d’un point de vue constructif, supporter également des liquides à température ambiante – vérifiez toutefois toujours la compatibilité du fluide concerné avec les matériaux (laiton, acier inoxydable, joint PTFE).
Short Tube (tube court) et Long Tube (tube long) se distinguent par la longueur du tube de guidage du noyau et donc par la hauteur totale de la vanne. La version Long Tube (série S9710) a une hauteur totale de 163 mm contre 80,5 mm pour la version Short Tube – elle est utilisée lorsqu’une plus grande distance d’isolation thermique entre le fluide cryogénique et la bobine est nécessaire. Pour le raccordement G 1/2", seule la version Short Tube (S9610.02.070T) est disponible.
Oui, la fiche technique indique la possibilité de fourniture avec une bobine ATEX (antidéflagrante) en option sur demande. Si vous avez besoin d’une vanne pour un environnement présentant un risque d’explosion (par ex. lors de la manipulation d’oxygène liquide), contactez-nous pour préciser la version disponible et la certification.
Les tensions standard sont en AC : 12 V, 24 V, 48 V, 110 V, 230 V (15 VA ou 24 VA) et en DC : 12 V, 24 V, 48 V, 110 V (18 W). D’autres tensions d’alimentation peuvent être fournies sur demande. Lors de la commande, précisez toujours la tension de bobine requise.
