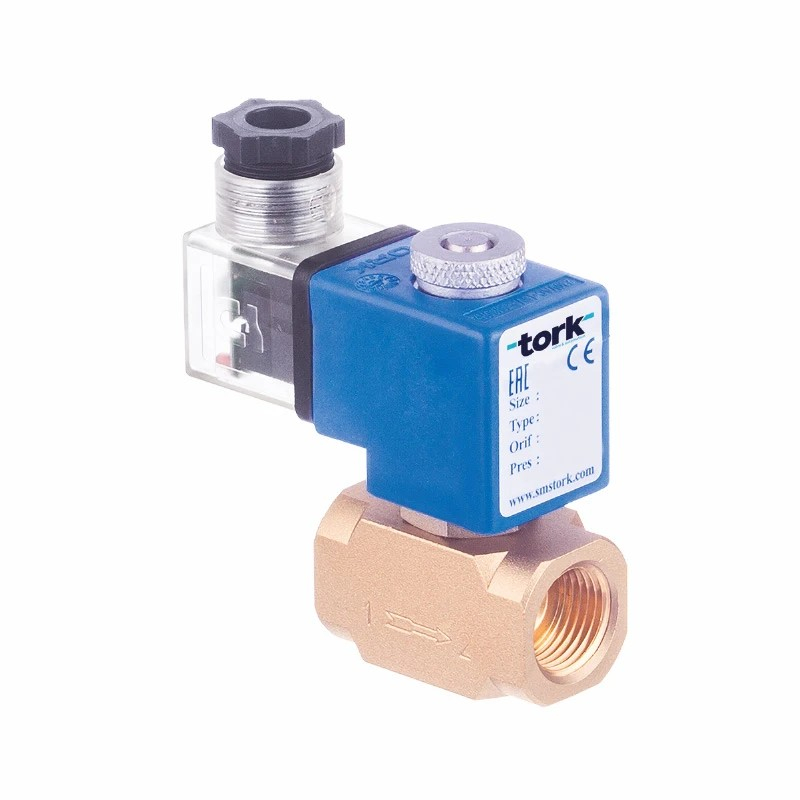

Électrovanne cryogénique Tork S9610.00.030T G1/8" sans bobine pour azote liquide, argon et oxygène. Normalement fermée, à commande directe, corps en laiton. Pression 0 à 16 bar, température du fluide de −190 à +90 °C. Plus d'informations
Rupture de stock - peut être demandé
| Fonction | Fermé sans tension |
| Indice de protection IP | IP 65 |
| Joint | PTFE |
| Médium | Oxygène liquide, Gaz cryogénique et réfrigérant, Azote liquide, Argon liquide |
| Plage de pression | 0...16 bar |
| Taille de raccordement | 1/8" |
| Température | -190...90 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.40 kg |
Tork S9610.00.030T est une électrovanne cryogénique de la série S9610 avec raccord G1/8", fournie sans bobine. Il s’agit d’une vanne 2/2 à commande directe, normalement fermée, conçue pour les gaz liquéfiés et les fluides basse température. Le corps est en laiton, les composants internes et les sièges sont en acier inoxydable, avec joint d’étanchéité en PTFE.
La vanne est destinée aux fluides cryogéniques et frigorifiques : azote liquide, argon liquide et oxygène liquide. Elle est généralement utilisée sur les réseaux cryogéniques et dans le secteur du GNL (gaz naturel liquéfié), ainsi que dans d’autres installations industrielles fonctionnant à très basse température. Grâce à sa plage de température du fluide de −196 °C à +90 °C, elle supporte aussi bien des températures extrêmement basses que des températures de service courantes sur une même ligne.
La vanne S9610.00.030T est une version à tube court (contrairement à la série S9710 à tube long) avec étanchéité plane. L’orifice a un diamètre de 3 mm, le coefficient de débit Kv est de 4,6 l/min, et le poids est de 0,68 kg. Le corps est fabriqué en une seule pièce par moulage de précision, ce qui réduit le nombre d’assemblages et les risques potentiels de fuite. Les composants internes, les sièges et les ressorts sont en acier inoxydable, l’anneau de déphasage est en cuivre (selon EN 12735-1).
Caractéristiques techniques :
La vanne est conçue pour les gaz et liquides cryogéniques et frigorifiques : azote liquide, argon liquide et oxygène liquide. Les composants internes en acier inoxydable et le joint en PTFE garantissent une bonne résistance pour des températures du fluide de −196 °C à +90 °C.
Non, cette version spécifique S9610.00.030T est fournie sans bobine. La bobine doit être commandée séparément et sa tension doit être spécifiée ; des versions AC 12–230 V et DC 12–110 V sont disponibles.
La série S9610 est à tube court, la série S9710 à tube long, toutes deux avec étanchéité plane. Le tube plus long est utilisé lorsqu’il est nécessaire d’éloigner la bobine du fluide extrêmement froid.
Le temps d’ouverture comme de fermeture est de 30 à 40 ms ; la vanne est conçue pour un fonctionnement continu (ED 100 %).
Oui, le fabricant propose également sur demande une bobine en version pour atmosphère explosive (Ex/ATEX). Nous recommandons de vérifier directement auprès du fournisseur, avant commande, le degré de protection et la certification correspondant à la variante concernée.
