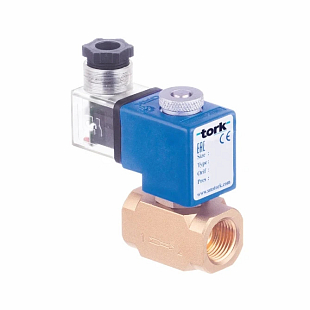

Le Tork S9610 T-CRYO100 est une électrovanne cryogénique 2/2 NF pour l’azote liquide, l’argon et l’oxygène. Commande à action directe sans pression différentielle minimale, raccord fileté G1/8", alimentation 24 V AC. Plage de température du fluide de –196 °C à +90 °C, indice de protection IP68. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Diamètre nominal | DN 6 |
| Fonction | Fermé sans tension |
| Médium | Gaz |
| Plage de pression | 0...16 bar |
| Taille de raccordement | 1/8" |
| Température | -190...90 °C |
| Poids | 0.40 kg |
Tork S9610 T-CRYO100 1/8" 24VAC est une électrovanne cryogénique à commande directe, conçue pour fonctionner avec de l’azote liquide, de l’argon liquide et de l’oxygène liquide. La vanne est normalement fermée (NC), fonctionne sans pression différentielle minimale (ΔP = 0) et est destinée aux réseaux industriels de fluides cryogéniques dans des conditions exigeantes.
La vanne est utilisée partout où il est nécessaire de réguler de manière fiable le débit de liquides cryogéniques – dans les réservoirs et réseaux de distribution d’azote liquide, dans les installations de stockage et de distribution d’oxygène liquide ou d’argon, dans les cryostats de laboratoire et dans les systèmes de refroidissement industriels. Grâce à son principe à commande directe, elle fonctionne même à pression différentielle nulle, ce qui permet à la vanne de s’ouvrir même lorsque le fluide n’exerce pas de pression sur le siège par le dessus. Le filetage G1/8" (BSP) permet un montage direct sur les réseaux de tuyauterie existants ; une version avec filetage NPT est disponible sur demande.
Les composants internes de la vanne sont en acier inoxydable, les joints en PTFE graphité – des matériaux résistants à la fragilisation et au retrait à des températures allant jusqu’à –196 °C. Le corps est en laiton, la bague de déphasage en alliage de cuivre selon EN 12735-1. La version S9610 utilise un tube court avec une surface d’étanchéité plane. La bobine est conforme à la classe d’isolation H (180 °C) et est imprégnée de fibres de verre polyester ; l’indice de protection IP68 garantit une protection même en environnement humide.
Caractéristiques techniques (S9610.00.030T – 1/8", 24 V AC) :
Oui. La vanne de la série S9610 est conçue pour l’azote liquide (–196 °C), l’argon liquide (–184 °C) et l’oxygène liquide (–181 °C). Les matériaux en contact avec le fluide – acier inoxydable et joint PTFE – conviennent au fonctionnement avec le LOX (oxygène liquide). Avant toute mise en service sur un réseau d’oxygène, vérifiez les réglementations locales de sécurité applicables aux équipements LOX.
Une vanne à commande directe avec ΔP = 0 ne nécessite aucune pression différentielle minimale entre l’entrée et la sortie pour s’ouvrir. C’est essentiel dans les systèmes cryogéniques, où la pression dans le réservoir ou la tuyauterie peut être faible, voire nulle. Les vannes à commande indirecte (servo-assistées) ne s’ouvriraient pas du tout dans de telles conditions.
Oui, une bobine ATEX (antidéflagrante) est disponible en option sur demande. Si vous avez besoin d’une vanne pour un environnement à risque d’explosion, veuillez préciser cette exigence lors de la commande. Vérifiez directement auprès du fournisseur la zone ATEX et la classification correspondantes.
Les deux vannes partagent les mêmes paramètres de base (fluide, températures, pressions, matériaux). La différence réside dans la longueur du tube : la S9610 possède un tube court avec une surface d’étanchéité plane, tandis que la S9710 possède un tube long avec une surface d’étanchéité plane. Le tube plus long de la S9710 convient aux applications où il est nécessaire d’éloigner la bobine du corps de vanne extrêmement froid et de réduire le transfert thermique vers la partie électromagnétique.
