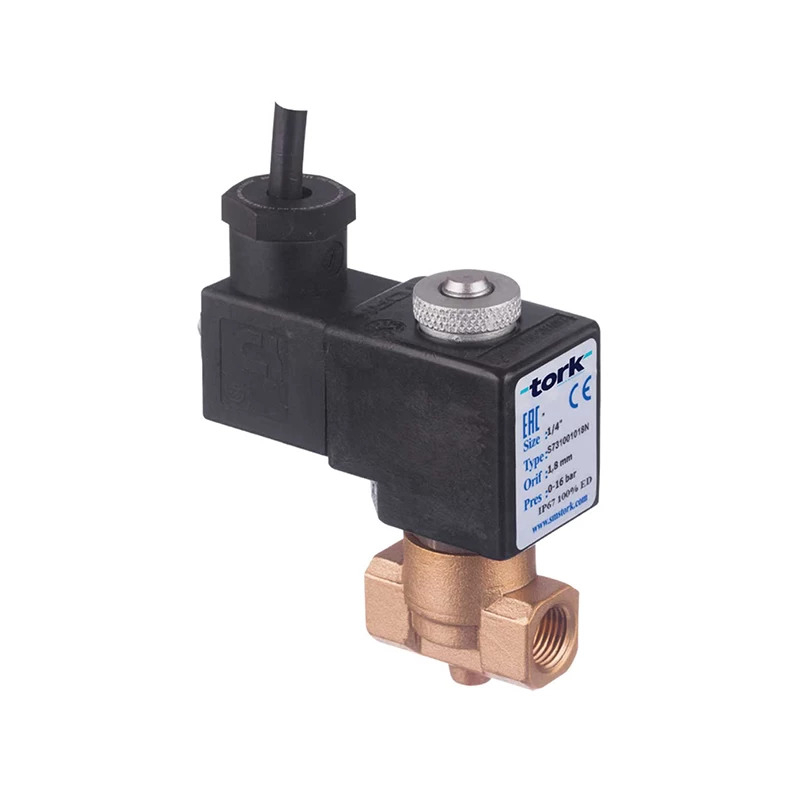

L’électrovanne Tork SX1011 est une vanne ATEX 2 voies à commande assistée pour le gaz naturel, le GPL, le propane et les gaz non corrosifs. Normalement ouverte, indice de protection IP67. Pression 0,5 à 16 bar, température de –10 à +80 °C. Plus d'informations
Rupture de stock - peut être demandé
| Alimentation | 24 VCA |
| Atex | Oui |
| Diamètre nominal | DN 15 |
| Fonction | Ouvert sans tension |
| Joint | NBR |
| Plage de pression | 0,5...12 bar |
| Taille de raccordement | 1/2" |
| Température du fluide | -10...80 °C |
| Poids | 0.00 kg |
Tork SX1011 est une électrovanne 2 voies à commande assistée, certifiée ATEX pour une utilisation en atmosphère explosive. La vanne est en version normalement ouverte (NO) : en cas de coupure d’alimentation, elle reste ouverte et se ferme à l’application du signal électrique. Elle est destinée au gaz naturel, au GPL, au méthane, au butane, au propane et à d’autres gaz non corrosifs dans les réseaux industriels.
La SX1011 trouve sa place partout où il est nécessaire de contrôler le débit de gaz dans un environnement présentant un risque d’explosion, typiquement dans les installations chimiques, les raffineries, les postes de distribution de gaz, les chaufferies ou les entrepôts de substances inflammables. La certification ATEX II 2G Ex mb IIC T4 Gb / II 2D Ex t IIIC T135°C Db l’autorise à être installée en zones 1 et 2 (gaz) ainsi qu’en zones 21 et 22 (poussières). La fonction normalement ouverte (NO) est choisie lorsque la logique de sécurité exige le maintien du débit même en cas de perte d’alimentation, par exemple comme by-pass de sécurité ou dans des applications où l’interruption du débit sans alimentation n’est pas souhaitable.
Le corps de la vanne est en laiton, les parties internes (siège, tube de noyau, ressorts) sont en acier inoxydable. Le joint standard en NBR couvre des températures de service de –10 à +80 °C ; sur demande, un joint EPDM (jusqu’à +130 °C) ou Viton (jusqu’à +160 °C) est disponible. Le raccordement fileté standard est BSP (G), NPT sur demande. La vanne peut être montée dans n’importe quelle position, mais la bobine doit être orientée verticalement. Les dimensions disponibles vont de G 3/8" à G 2", avec des diamètres d’orifice de 12,5 à 46 mm. Indice de protection de la bobine IP67 (IP68 sur demande). Le coefficient de débit Kv varie de 0,91 l/min (G 3/8") à 3,21 l/min (G 2").
Caractéristiques techniques – SX1011 (NO, ATEX) :
La SX1010 est normalement fermée (NC) : sans alimentation, le passage est fermé, et elle s’ouvre lorsqu’elle est alimentée. La SX1011 est normalement ouverte (NO) : sans alimentation, le débit passe, et la vanne se ferme lorsqu’elle est alimentée. Le choix dépend de la logique de sécurité du système : la version NC est utilisée là où une coupure d’alimentation doit arrêter le débit (par ex. vannes d’arrêt de sécurité), la version NO là où le débit doit être maintenu en cas de coupure.
La vanne porte la certification ATEX II 2G Ex mb IIC T4 Gb (atmosphère gazeuse, zones 1 et 2, le groupe IIC incluant également l’hydrogène) et II 2D Ex t IIIC T135°C Db (atmosphère avec poussières combustibles, zones 21 et 22). Le groupe IIC est la catégorie gaz la plus stricte ; la vanne peut donc également être utilisée pour des gaz hautement explosifs tels que l’hydrogène.
Le joint standard en NBR couvre des températures de –10 à +80 °C et convient au gaz naturel et au GPL dans des conditions de service courantes. Pour des températures plus élevées (jusqu’à +130 °C), l’EPDM est proposé ; pour des conditions extrêmes ou des fluides plus agressifs (jusqu’à +160 °C), on utilise le Viton, le PTFE ou le Ruby. Le joint doit être spécifié lors de la commande ; le remplacement ultérieur sur site n’est pas documenté en standard, consultez toujours le fournisseur.
Oui : la SX1011 est une vanne à commande assistée qui nécessite une pression différentielle minimale ΔP = 0,5 bar entre l’entrée et la sortie pour commuter correctement. Si cette différence ne peut pas être garantie (par exemple dans des réseaux basse pression ou en l’absence de contre-pression), il convient de choisir une vanne à commande directe (type servo-assisté ou à commande directe). Pour les applications avec ΔP nul, renseignez-vous sur une alternative adaptée.
Le corps de la vanne peut être monté dans n’importe quelle position sans incidence sur son fonctionnement. La bobine doit toutefois être orientée verticalement (vers le haut) afin de garantir le bon fonctionnement du noyau et de minimiser le risque d’accumulation de condensats dans la partie électrique. Il est également recommandé d’installer un filtre en amont de la vanne, comme indiqué par le fabricant dans la documentation technique.
