L'appareil est conçu pour mesurer l'énergie dans les circuits de chauffage ou de refroidissement. L'appareil est certifié selon la directive MID pour les applications de chauffage et répond aux exigences de la norme EN1434. Il permet la communication via BACnet, Modbus ou MP-Bus et peut être alimenté par PoE. La configuration se fait via l'application Belimo Assistant ou un serveur web.

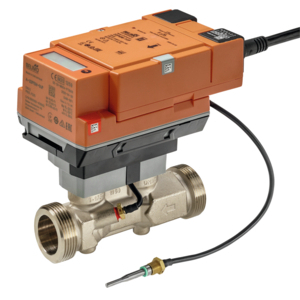

Le compteur d'énergie thermique se compose d'une partie pour la mesure de la quantité, d'une électronique d'évaluation et de deux capteurs de température. Un capteur de température est intégré dans le capteur de débit, l'autre capteur de température est installé en tant que capteur externe. L'appareil détermine l'énergie thermique fournie aux consommateurs via le circuit de chauffage ou obtenue de l'échangeur thermique via le circuit de refroidissement à partir du débit volumique et de la différence de température entre l'alimentation et le retour. Il peut être installé soit sur le retour, soit sur le système d'alimentation en tuyauterie.

Paramètres techniques

• Débit nominal (qp) : 2,5 m³/h
• Débit maximal (qs) : 5 m³/h
• Plage de tension : AC/DC 24 V
• Température de fonctionnement du liquide : 0...120°C
• Indice de protection : IP54 (module logique), IP65 (module capteur)

Options de communication

• Support BACnet IP, BACnet MS/TP, Modbus TCP, Modbus RTU, MP-Bus
• Possibilité de connexion au Belimo Cloud
• Configuration via NFC et l'application Belimo Assistant

Autres caractéristiques

• Certification MID selon la directive 2014/32/UE
• Possibilité d'alimentation via PoE
• Écran LCD pour l'affichage des valeurs
