Paramètres et catalogues

Course	20 mm
Indice de protection IP	IP 66
Matériau	Aluminium
Température de fonctionnement	-20...50 °C
Poids	4.30 kg

L'unité linéaire de la série LIN convertit le mouvement quart de tour de l'actionneur en une course linéaire précise, permettant ainsi l'automatisation des vannes 2 voies/3 voies. Sa conception compacte et robuste avec protection IP66 est adaptée aux applications industrielles exigeantes, y compris les environnements à risque d'explosion.

L'unité est compatible avec les actionneurs …Max-…-…F de taille S et M. Les dimensions de l'unité sont d'environ 160 × 141 × 206 mm, température de fonctionnement −20...+50 °C.

Fonctions principales

Conversion du mouvement rotatif en course linéaire (sécurité intégrée selon l'actionneur utilisé)
Compatibilité avec …Max-…-…F (taille S/M), montage facile
IP66, corps en aluminium robuste, engrenages en acier inoxydable/métal fritté
Approbation IECEx (Ex h IIC/IIIC), protection contre les surcharges à 100 %

Paramètres

Course max.	20 mm
Actionneurs compatibles	…Max-…-…F, taille S / M
Indice de protection	IP66
Matériau du corps	Aluminium
Température de fonctionnement	−20...+50 °C
Approbation	IECEx EPS 20.0029X; Ex h IIC T6/T5/T4 Gb; Ex h IIIC T80°C/T95°C/T130°C Db
Accessoires	Borniers Ex, supports de montage (en option)

Remarque : Pour un choix correct, il est nécessaire de connaître le fabricant et le type de vanne ainsi que le diamètre nominal DN ; pour les types inconnus, un dessin de la partie vanne est nécessaire.

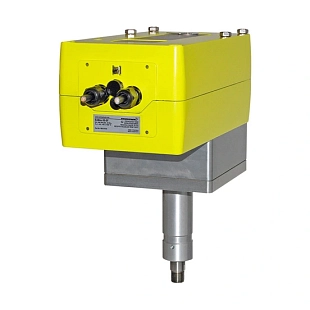

Remarque : L'image montre le modèle ExMax+LIN.
