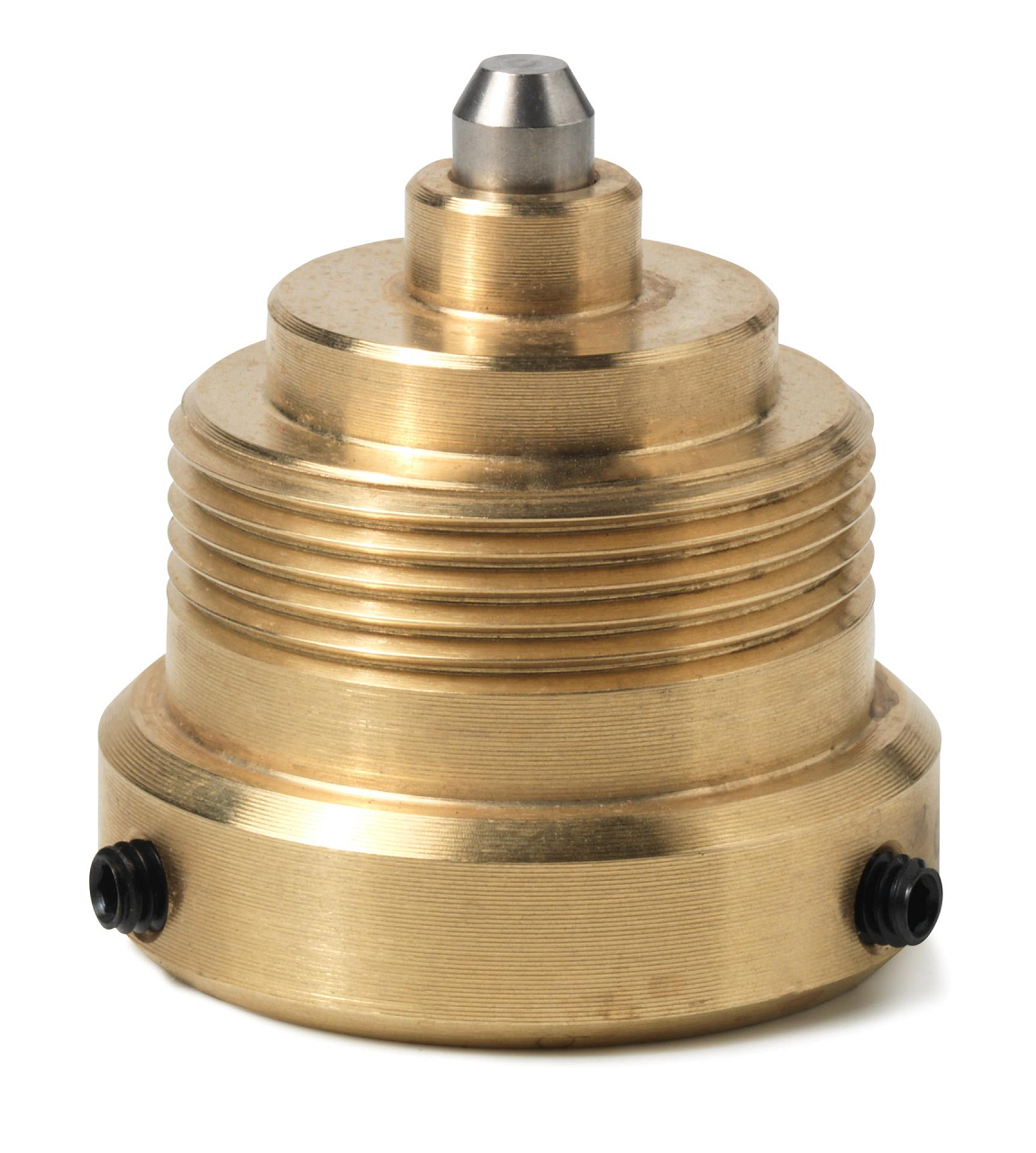

L’adaptateur AL100 sert à monter les servomoteurs électriques des séries SSP31..., SSP81... et SSP61... sur les anciens types de vannes 2W..., 3W... et 4W..., qui ne sont pas directement compatibles avec un montage direct au moyen d’un écrou-raccord M30 × 1,5.

Application

L’adaptateur est destiné à l’installation des servomoteurs SSP... sur les vannes Siemens des anciennes séries :

• 2W... – vannes 2 voies
• 3W... – vannes 3 voies
• 4W... – vannes 3 voies avec dérivation en T

Caractéristiques

• Permet le montage direct des servomoteurs SSP... sur les anciens types de vannes
• Filetage de raccordement : M30 × 1,5
• Livré avec la notice de montage n° 74 319 0302 0

Attention

L’utilisation des servomoteurs SSP... en association avec des vannes d’autres fabricants (autres que Siemens) annule la validité de la garantie offerte par Siemens. Pour un fonctionnement sans problème, les vannes doivent satisfaire aux exigences suivantes :

• Raccord fileté avec écrou-raccord M30 × 1,5
• Force nominale F ≤ 160 N
• Dimension x (vanne entièrement ouverte) : x > 9,0 mm
• Dimension y (vanne entièrement fermée) : y = 14,5 mm
