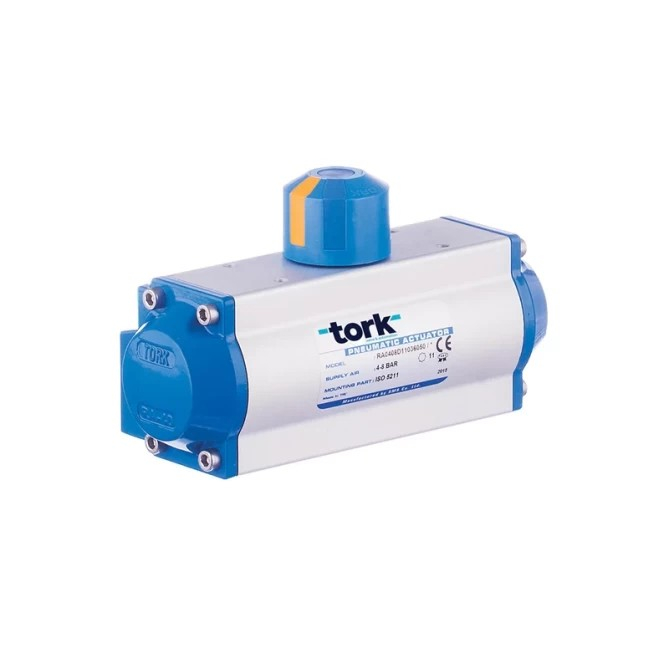

L’actionneur pneumatique TORK RA60 SR est un actionneur quart de tour à simple effet (à ressort) pour vannes à boisseau sphérique et vannes papillon. En cas de coupure d’air, le ressort le ferme. Couple de 25,6 Nm à 6 bar, ISO 5211. Plus d'informations
Ce produit n'est plus disponible, car il a été remplacé par un nouveau modèle.
Voir le nouveau modèle| Temps d'ouverture/fermeture (s) | 0,33...0,38 s |
| Couple de torsion | 25 Nm |
| Raccordement de vanne ISO5211 | F04/F05/F07 |
| Température du fluide | -10...80 °C |
| Poids | 2.00 kg |
TORK RA60 SR est un actionneur pneumatique quart de tour simple effet (à rappel par ressort) de type rack & pinion (crémaillère et pignon), destiné à l’automatisation des vannes à boisseau sphérique, des papillons et des volets CVC. En cas d’interruption de l’alimentation en air comprimé, le ressort intégré ramène l’organe de robinetterie en position de sécurité sans nécessiter d’énergie externe.
L’actionneur TORK RA60 SR est utilisé pour l’automatisation des vannes à boisseau sphérique et des papillons dans les réseaux technologiques et industriels, partout où une fonction de sécurité (fail-safe) est requise en cas de perte d’air comprimé ou d’alimentation électrique de l’électrovanne de commande. Il trouve également sa place dans les systèmes de remplissage et dans les applications médicales (fabrication de masques, appareils de ventilation).
La version simple effet (SR) comprend un ensemble de ressorts précontraints qui, en cas de perte de pression d’air, ramènent automatiquement l’organe de robinetterie dans sa position initiale. Cette solution est utilisée dans les systèmes où une réaction de sécurité est exigée sans dépendre d’une source d’énergie externe.
Le raccordement à la robinetterie est conforme à la norme ISO 5211 (version à bride F04/F05/F07), tandis que le raccordement de l’électrovanne, du détecteur de position et du positionneur est réalisé selon le standard Namur VDI/VDE 3845. L’actionneur peut ainsi être combiné avec des accessoires courants de différents fabricants sans nécessiter d’adaptateurs spécifiques.
Paramètres techniques :
Les ressorts intégrés ramènent automatiquement l’organe de robinetterie dans sa position initiale (de sécurité), qu’il y ait ou non de l’air comprimé disponible. C’est le principe d’un actionneur simple effet (spring return).
Le raccordement à la robinetterie est conforme à la norme ISO 5211 en version F04/F05/F07, ce qui permet de monter l’actionneur sur des vannes à boisseau sphérique et des papillons standard de même norme, sans modification.
Oui, sur la taille RA60, les deux positions de fin de course peuvent être réglées dans une plage de ±5 % à l’aide des vis de réglage situées sur le corps de l’actionneur.
Oui, le raccordement est conforme au standard Namur (VDI/VDE 3845), couramment utilisé par les fabricants d’électrovannes, de boîtiers de fin de course et de positionneurs.
La version double effet (DA) ouvre et ferme à l’aide de la pression d’air dans les deux sens et ne dispose pas de fonction de sécurité. La version simple effet (SR) RA60 SR utilise un ressort pour revenir en position initiale en cas de perte de pression, ce qui convient aux applications de sécurité.
