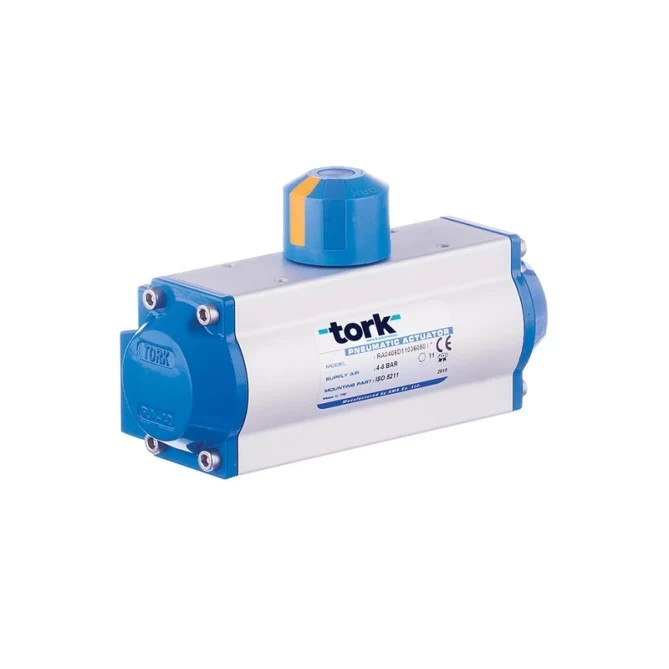

Actionneur pneumatique simple effet TORK RX60SR avec ressort de rappel pour vannes à boisseau sphérique et vannes papillon en atmosphère explosible. Certification ATEX II 2GD c T4, pression de service 4–8 bar. Plus d'informations
Rupture de stock - peut être demandé
| Temps d'ouverture/fermeture (s) | 0,33...0,38 s |
| Atex | Oui |
| Couple de torsion | 25 Nm |
| Pression | 4...8 bar |
| Raccordement de vanne ISO5211 | F04/F05/F07 |
| Température | -10...80 °C |
| Poids | 4.90 kg |
TORK RX60SR (RX60SR.11.0507.S10) est un actionneur pneumatique simple effet (à rappel par ressort) de type rack & pinion (crémaillère et pignon), en version ATEX pour une utilisation en atmosphère explosive. Il sert à la commande automatique de vannes à boisseau sphérique, de papillons et d’autres robinetteries quart de tour, lorsqu’un retour de sécurité en position initiale au moyen du ressort intégré est requis en cas de perte de pression d’air.
L’actionneur est destiné aux installations présentant un risque d’explosion (industrie chimique et pétrochimique, industrie gazière, stations-service, raffineries), où il est nécessaire de commander en toute sécurité des vannes à boisseau sphérique ou des papillons sur les tuyauteries. Grâce au rappel par ressort, la robinetterie se déplace automatiquement vers une position de sécurité définie (ouverte/fermée) en cas de perte d’air ou de signal électrique, ce qui constitue une exigence typique pour les organes d’arrêt d’urgence et de sécurité.
L’actionneur est certifié ATEX II 2GD c T4 et bénéficie d’un indice de protection IP67, ce qui le rend adapté aux zones où sont présents des gaz inflammables ainsi que des poussières. Le corps est en aluminium extrudé anodisé, les couvercles et les pistons en aluminium moulé sous pression, ce qui garantit une bonne résistance à la corrosion. Le raccordement à la vanne est conforme à la norme ISO 5211, et le raccordement du boîtier de fins de course, du positionneur ainsi que de l’électrodistributeur directionnel est conforme au standard Namur (VDI/VDE 3845/3846/3847), ce qui permet d’ajouter facilement des accessoires standard.
Paramètres techniques :
« SR » signifie Single Acting – actionneur simple effet à rappel par ressort. L’air comprimé entraîne l’actionneur dans un sens, et le ressort intégré le ramène en position initiale.
Oui. La désignation « RX » indique la version ATEX (Exproof) de l’actionneur, certifiée II 2GD c T4 avec indice de protection IP67, destinée aux zones où sont présents des gaz inflammables ainsi que des poussières.
Le raccordement à la vanne est conforme à la norme ISO 5211, pour la taille 60 dans la plage de brides F04/F05/F07. Le montage est ainsi compatible avec les vannes à boisseau sphérique et les papillons courants avec entraînement carré.
Le ressort intégré déplace automatiquement la robinetterie vers une position de sécurité définie (ouverte ou fermée selon la configuration), même en l’absence d’air comprimé.
Grâce aux raccordements au standard Namur, il est possible de raccorder un boîtier de fins de course (switch box), un positionneur ou une commande manuelle de secours (manual override).
