Le Danfoss AVTB DN 25 est un régulateur thermostatique combiné à action directe, destiné à la régulation automatique de la température de l’eau dans les ballons d’eau chaude, les échangeurs de chaleur, les préchauffeurs d’huile et autres équipements thermiques. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 5,5 m3/h |
| Diamètre nominal | DN 25 |
| Longueur du capillaire | 2 m |
| Pression | PN 16 |
| Type de raccordement | Filetage extérieur |
| Poids | 1.65 kg |

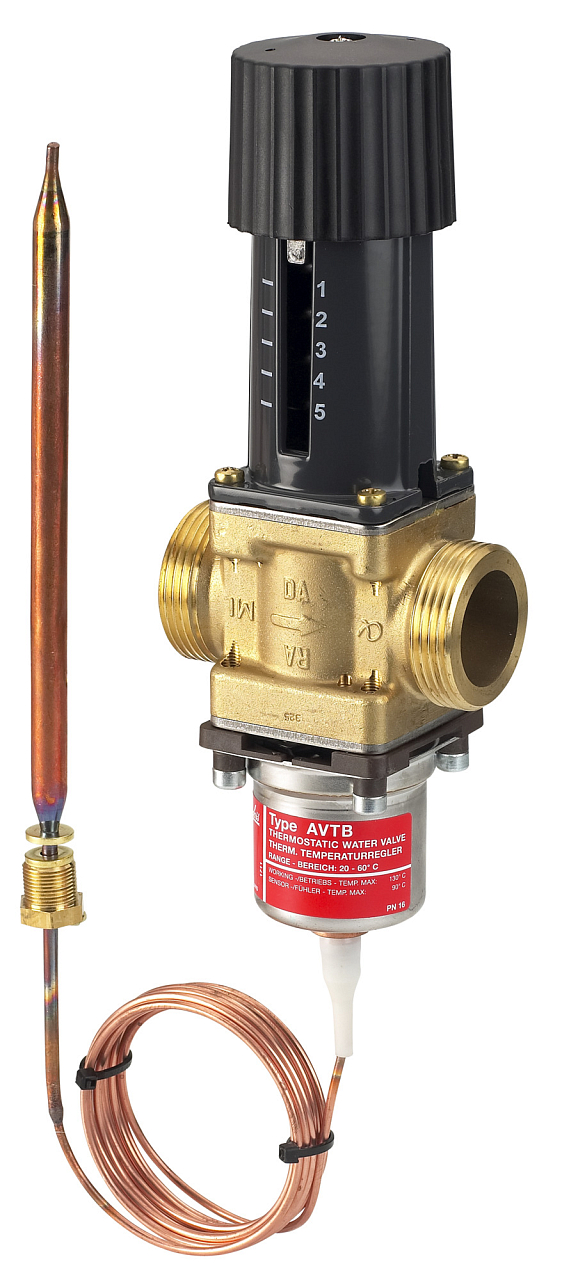

Danfoss AVTB DN 25 (003N5116) est un régulateur thermostatique de température d’eau à action directe. Il fonctionne de manière totalement autonome – sans énergie électrique ni air comprimé – selon le principe de la dilatation thermique d’un élément à soufflet. Lorsque la température augmente, il se ferme ; lorsqu’elle baisse, il s’ouvre, maintenant ainsi la température du fluide à la valeur réglée dans le système.
La vanne est conçue pour la régulation automatique de la température de l’eau dans les ballons d’eau chaude sanitaire (ECS), les échangeurs de chaleur à plaques et tubulaires, les préchauffeurs d’huile et autres équipements thermiques similaires. Elle convient partout où il est nécessaire de maintenir la température du fluide à une valeur constante sans alimentation électrique – dans les installations industrielles, chaufferies, salles des machines ou nœuds technologiques de chauffage urbain.
La version 20–60 °C doit toujours être installée sur le retour du système – la sonde doit mesurer la température à l’endroit où le fluide est plus chaud que dans le corps de vanne. Le disque isolant est monté en usine et protège la précision de la régulation contre l’influence de la température du corps de vanne lui-même. La vanne peut être montée dans n’importe quelle position ; le sens d’écoulement est indiqué par une flèche moulée sur le corps. La température de fermeture souhaitée se règle manuellement à l’aide du bouton gradué de 1 à 5 directement sur le régulateur.
Caractéristiques techniques :
Non. L’AVTB est un régulateur à action directe (self-acting) – il n’a besoin ni d’électricité ni d’air comprimé pour fonctionner. La régulation est assurée exclusivement par la dilatation thermique de la charge de l’élément à soufflet en fonction de la température du fluide mesuré.
À l’aide du bouton manuel gradué de 1 à 5 directement sur le régulateur. Températures de fermeture approximatives pour la plage 20–60 °C : position 1 = 20 °C, 2 = 35 °C, 3 = 50 °C, 4 = 60 °C, 5 = 70 °C. Ces valeurs sont indicatives – le réglage précis dépend des conditions du système.
La version 20–60 °C (désignée comme « fast ») doit toujours être installée sur le retour – la sonde doit mesurer la température à l’endroit où le fluide est plus chaud que dans le corps de vanne. Les versions 0–30 °C et 30–100 °C peuvent être montées aussi bien sur le départ que sur le retour.
Oui. Le kit de réparation pour AVTB 25 (code 003N4008) contient deux membranes, deux joints toriques, un clapet en caoutchouc, de la graisse et huit vis de couvercle. Des éléments thermostatiques sont également disponibles séparément (code 003N0130 pour la plage 20–60 °C), ainsi que des presse-étoupes pour tubes capillaires.
Par le diamètre nominal, la capacité et le filetage de raccordement. AVTB 15 (DN 15, kvs 1,9 m³/h, G 3/4 A), AVTB 20 (DN 20, kvs 3,4 m³/h, G 1 A), AVTB 25 (DN 25, kvs 5,5 m³/h, G 1 1/4 A). Toutes les tailles sont disponibles dans trois plages de température (0–30, 20–60 et 30–100 °C) et en versions à filetage intérieur ou extérieur.
