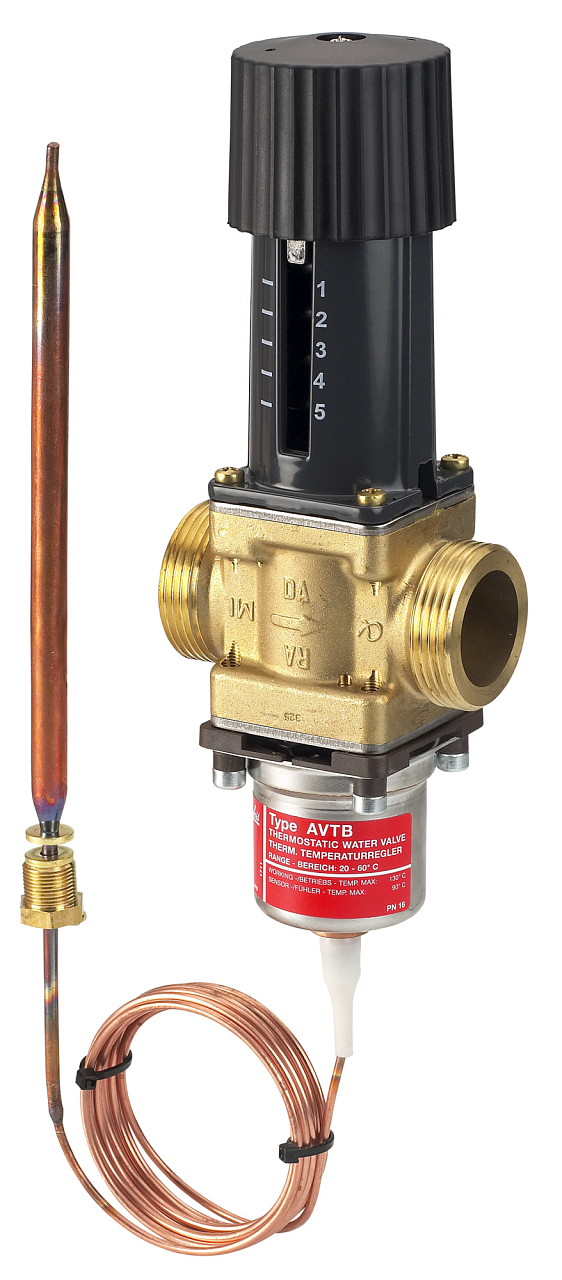

Le Danfoss AVTB DN 15 est un régulateur thermostatique de température à action directe, destiné à la régulation de la température de l’eau dans les ballons d’eau chaude, les échangeurs de chaleur, les préchauffeurs d’huile et les équipements similaires. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,9 m3/h |
| Diamètre nominal | DN 15 |
| Longueur du capillaire | 2 m |
| Pression | PN 16 |
| Taille de raccordement | G 3/4" |
| Type de raccordement | Filetage extérieur |
| Poids | 1.57 kg |
Danfoss AVTB DN 15 (003N5114) est un régulateur de température thermostatique à action directe pour ballons d’eau chaude, échangeurs de chaleur et préchauffeurs de fioul. Il fonctionne sans alimentation externe ni système de commande : la régulation est assurée par un actionneur thermostatique composé d’un soufflet, d’un tube capillaire et d’une sonde. La vanne se ferme lorsque la température du fluide augmente.
La vanne est conçue pour les applications où il est nécessaire de maintenir la température d’un fluide liquide dans une plage définie, sans dépendre de l’énergie électrique ni de systèmes de commande. Les applications typiques sont les ballons d’eau chaude sanitaire, les échangeurs de chaleur industriels et de bâtiment, ainsi que les préchauffeurs de fioul domestique. Elle convient aux installations avec eau de circulation ainsi qu’avec eau glycolée jusqu’à 30 %. Sa construction compacte en laiton résistant à la dézincification répond aux exigences des installations industrielles et des équipements techniques du bâtiment (CVC).
La version AVTB avec plage 20–60 °C s’installe exclusivement sur le retour : la sonde doit être placée à un endroit où la température du système est supérieure à celle du corps de vanne. Le régulateur peut être monté dans n’importe quelle position dans l’espace, à condition de respecter le sens d’écoulement indiqué par la flèche sur le corps. La température de fermeture souhaitée se règle à l’aide du levier sur l’échelle 1–5. La vanne est livrée complète avec une sonde Ø 9,5 × 180 mm et un tube capillaire de 2 m de longueur. Pour stabiliser la régulation dans les applications plus exigeantes (échangeur pour eau de service), Danfoss recommande d’ajouter le disque isolant 003N4022.
Réglage de la température de fermeture – échelle 1–5 (plage 20–60 °C) :
La version AVTB avec plage 20–60 °C (003N5114) s’installe exclusivement sur le retour. La sonde doit être placée à un endroit où la température du système est supérieure à celle du corps de vanne. Les versions avec plage 0–30 °C ou 30–100 °C peuvent être installées aussi bien sur la conduite aller que sur la conduite de retour.
La température de fermeture se règle à l’aide du levier sur la tête thermostatique, selon l’échelle 1–5. Pour la plage 20–60 °C, les différentes positions correspondent approximativement aux températures de fermeture suivantes : 1 = 20 °C, 2 = 35 °C, 3 = 50 °C, 4 = 60 °C, 5 = 70 °C. Les valeurs sont approximatives ; pour une application donnée, nous recommandons de vérifier le réglage précis lors de la mise en service.
La vanne est livrée en ensemble complet, y compris la tête thermostatique avec sonde Ø 9,5 × 180 mm et tube capillaire de 2 m de longueur. Le presse-étoupe de sonde est également inclus. Le disque isolant (003N4022), les doigts de gant pour sonde (en laiton ou en inox) ainsi que les embouts à souder ou filetés sont disponibles en accessoires et se commandent séparément.
