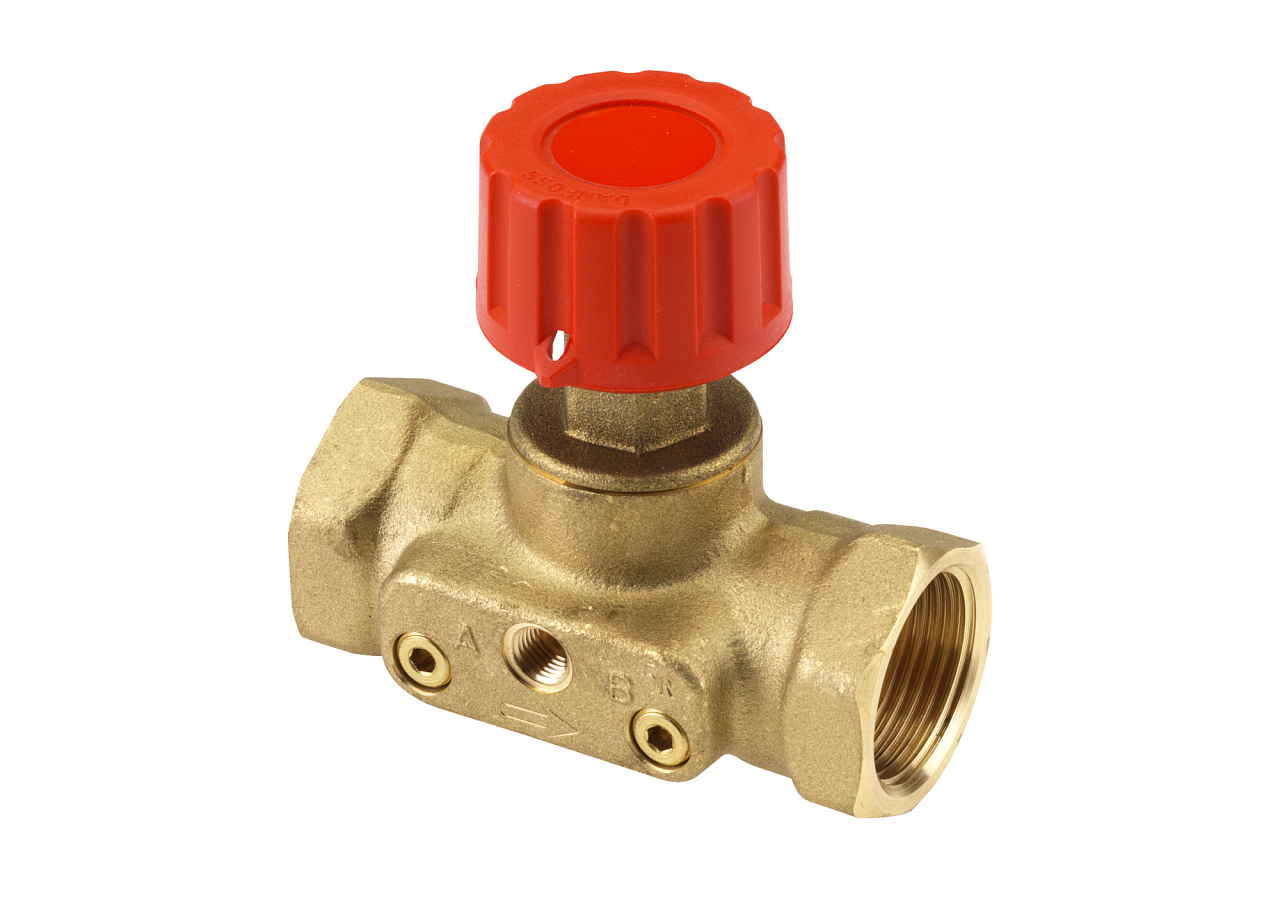

La vanne partenaire d’arrêt Danfoss ASV-M DN 32 est destinée au montage sur la conduite d’alimentation des installations de chauffage et de refroidissement, en tant qu’élément du système de régulation de la pression différentielle. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 6,3 m3/h |
| Diamètre nominal | DN 32 |
| Pression | PN 16 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 1.32 kg |
Danfoss ASV-M DN 32 est une vanne partenaire d’arrêt destinée à la conduite de départ des installations de chauffage et de refroidissement bitubes. Elle se monte comme élément du système d’équilibrage automatique ASV avec le régulateur de pression différentielle ASV-PV : les deux vannes sont reliées par un tube d’impulsion et maintiennent ensemble en permanence la pression différentielle réglée sur la branche ou la colonne montante. Grâce à sa fonction d’arrêt, elle permet l’isolement pour maintenance sans devoir vidanger l’ensemble de l’installation.
La vanne ASV-M DN 32 est utilisée dans les installations de chauffage à eau chaude bitubes à débit variable, le plus souvent sur des colonnes montantes verticales ou des branches horizontales en boucle dans des immeubles résidentiels et de bureaux équipés d’un chauffage par radiateurs. Elle convient également aux installations de chauffage par le sol avec collecteurs, ainsi qu’aux unités ventilo-convecteurs dans les installations de refroidissement. Partout où il est nécessaire de stabiliser la pression différentielle dans une partie du réseau tout en conservant la possibilité d’isoler facilement une branche pour la maintenance, l’ASV-M constitue le bon composant du système.
L’ASV-M s’installe sur la conduite de départ de la colonne montante ou de la branche, dans le sens d’écoulement indiqué par la flèche sur le corps de vanne ; le régulateur ASV-PV se monte sur la conduite de retour de cette même branche. La pression de la conduite de départ est transmise par le tube d’impulsion à la membrane de l’ASV-PV, qui ajuste automatiquement la section de passage afin de maintenir en permanence la pression différentielle à la valeur réglée, aussi bien à pleine charge qu’à charge partielle de l’installation. La fonction de limitation de débit (Flow limitation) permet de limiter le débit maximal dans la colonne montante à l’aide du volant rouge. Le corps de vanne est en laiton avec joints EPDM ; l’isolation EPS est incluse dans l’emballage (fonctionnement jusqu’à 80 °C ; pour des températures jusqu’à 120 °C, l’accessoire EPP est disponible, réf. 003L8173).
L’ASV-M est une vanne partenaire d’arrêt simple, sans prises de mesure ; elle sert à l’isolement de maintenance de la branche et à la limitation de débit de base. L’ASV-BD est une version multifonction avec station de mesure orientable, prises de mesure intégrées pour aiguilles de 3 mm et possibilité de commuter le raccordement (à l’intérieur ou à l’extérieur du circuit régulé, y compris sous pression). L’ASV-M est recommandée lorsque la limitation de débit est assurée directement sur chaque radiateur par le préréglage de la vanne thermostatique ; l’ASV-BD lorsque le débit doit être limité au niveau de l’ensemble de la colonne montante et mesuré sur place.
L’ASV-M s’installe toujours sur la conduite de départ, dans le sens d’écoulement indiqué par la flèche sur le corps de vanne. Le régulateur ASV-PV se place sur la conduite de retour de cette même branche. Après le montage, il est nécessaire de relier les deux vannes par le tube d’impulsion et de purger correctement toute l’installation ; d’éventuelles bulles d’air dans le tube d’impulsion perturbent le fonctionnement de la régulation. Lors de l’épreuve de pression de l’installation, le tube d’impulsion doit être raccordé et toutes les vannes partenaires doivent être ouvertes ; la pression d’essai maximale est de 25 bar.
Oui, la plage de température de la vanne est de –20 à 120 °C, ce qui permet également son utilisation dans des installations de refroidissement avec unités ventilo-convecteurs ou poutres froides à débit variable. Le principe d’équilibrage automatique de la pression différentielle est identique dans les deux applications : le système ASV élimine les surdébits et garantit des conditions stables pour les vannes de régulation, même à faible charge.
Le tube d’impulsion (longueur 1,5 m, G 1/16 A) est fourni de série avec le régulateur ASV-PV, et non avec la vanne ASV-M. Si vous achetez l’ASV-M en remplacement dans une installation existante et que vous possédez déjà l’ASV-PV, vérifiez que la longueur du tube existant est suffisante. Si nécessaire, commandez un tube de rechange comme accessoire : 1,5 m (réf. 003L8152) ou 5 m (réf. 003L8153).
L’ASV-M DN 32 (003L7694) est livrée avec une coque isolante en EPS, certifiée selon la classification au feu B2 (DIN 4102) et adaptée à des températures de service jusqu’à 80 °C. Si l’installation fonctionne à des températures plus élevées (jusqu’à 120 °C), il faut se procurer une coque isolante en EPP comme accessoire séparé (réf. 003L8173 pour DN 32). La coque EPP se monte par simple encliquetage, sans outil.
