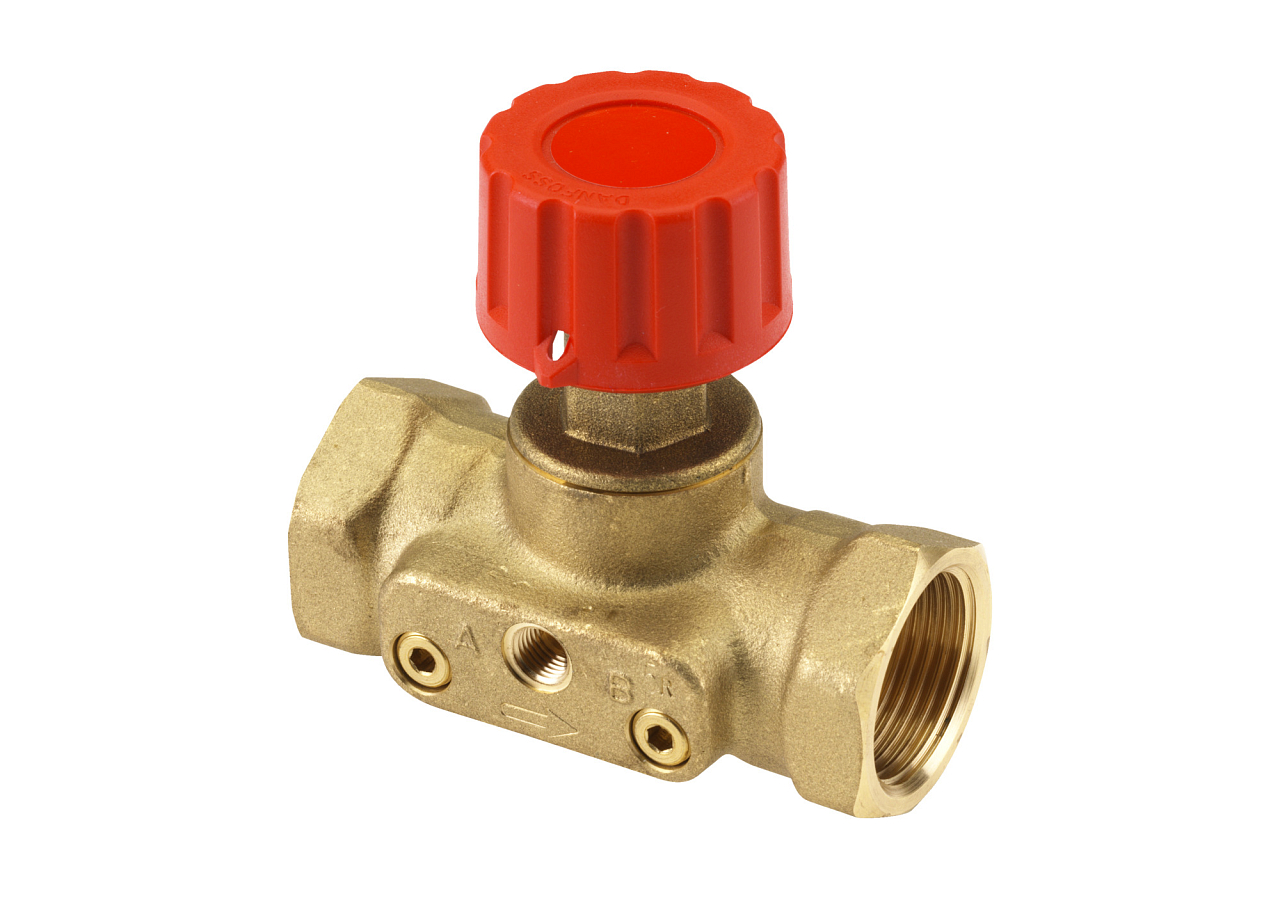

La vanne partenaire d’arrêt et de mesure Danfoss ASV-M DN 25 avec filetage intérieur Rp 1" est destinée au montage sur la conduite de départ du système de chauffage, en association avec le régulateur de pression différentielle ASV-P ou ASV-PV sur le retour. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 4 m3/h |
| Diamètre nominal | DN 25 |
| Pression | PN 16 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.86 kg |
Danfoss ASV-M DN 25 est une vanne d’arrêt partenaire pour le système d’équilibrage hydronique automatique Danfoss ASV. Elle se monte sur la conduite de départ d’une installation de chauffage ou de refroidissement et fonctionne en paire avec le régulateur de pression différentielle ASV-PV installé sur le retour – les deux vannes étant reliées par un tube d’impulsion (G 1/16"). La vanne est fournie avec une isolation thermique en EPS et un raccordement Rp 1" (filetage femelle).
Les vannes ASV sont conçues principalement pour les installations bitubes à eau chaude à débit variable – typiquement les immeubles collectifs et les bâtiments résidentiels avec colonnes montantes de radiateurs. En stabilisant la pression différentielle dans la colonne montante, elles évitent la surchauffe des pièces proches de la source de chaleur ainsi qu’un chauffage insuffisant dans les pièces plus éloignées. Elles trouvent également leur application dans les installations de chauffage par le sol et dans les systèmes de refroidissement avec ventilo-convecteurs ou poutres froides à débit variable.
L’ASV-M remplit la fonction de vanne d’arrêt sur la conduite de départ de la colonne montante ou du circuit. Son corps est équipé d’un raccord G 1/16" pour le tube d’impulsion, par lequel elle est reliée au régulateur ASV-PV sur le retour. La pression du côté départ transmise par ce tube agit sur la membrane de l’ASV-PV, qui maintient automatiquement la pression différentielle réglée dans la colonne montante, indépendamment des variations de charge dans les autres circuits de l’installation. L’ASV-M peut être complétée par des prises de mesure (accessoire réf. 003L8145) pour la mesure du débit avec l’appareil Danfoss PFM ou un autre instrument de mesure compatible.
L’ASV-BD est une vanne partenaire multifonction avec obturateur à boisseau sphérique (rotation à 90°), échelle de mesure rotative intégrée et prises de mesure intégrées pour aiguilles de 3 mm. Elle peut être utilisée aussi bien à l’extérieur qu’à l’intérieur du circuit régulé – la configuration peut être modifiée même sous pression. L’ASV-M est une vanne d’arrêt plus simple, sans prises de mesure intégrées. Des prises de mesure pour l’ASV-M peuvent être ajoutées en accessoire (réf. 003L8145). L’ASV-M convient là où le débit est limité directement au niveau des robinets thermostatiques de radiateur et où une simple vanne d’arrêt sur la colonne montante suffit.
L’ASV-M s’installe sur la conduite de départ de la colonne montante ou du circuit, avec un débit dans le sens de la flèche indiquée sur le corps de la vanne. Le régulateur ASV-PV s’installe sur le retour. Les deux vannes sont reliées par un tube d’impulsion G 1/16" – le tube de 1,5 m de longueur est fourni dans l’emballage du régulateur ASV-PV. Le diamètre nominal de l’ASV-M doit correspondre à celui de l’ASV-PV ; pour le DN 25, la valeur kVS est de 4,0 m³/h.
La version de base ASV-M 003L7693 est fournie sans bouchons de test. Des prises de mesure pour le raccordement des aiguilles du débitmètre peuvent être achetées en accessoire (réf. 003L8145 – kit de deux prises de mesure et plaque de fixation, type Rectus). Le débit se mesure à partir de la différence de pression relevée entre l’amont et l’aval de la vanne à l’aide de l’appareil Danfoss PFM ou d’un autre dispositif compatible.
La vanne elle-même est conçue pour une température de service de -20 à 120 °C. Toutefois, l’isolation thermique en EPS fournie convient uniquement aux installations dont la température du fluide ne dépasse pas 80 °C. Pour les installations à température plus élevée, il est nécessaire de remplacer l’isolation EPS par une coque isolante en EPP (réf. 003L8172 pour DN 25), qui résiste à des températures allant jusqu’à 120 °C. Les deux matériaux répondent à la classification au feu B2 selon la norme DIN 4102.
Le régulateur ASV-PV est préréglé en usine à 10 kPa (version 5–25 kPa) ou à 30 kPa (version 20–60 kPa). Dans une installation standard à radiateurs, il n’est donc généralement pas nécessaire de modifier le réglage initial. Si le projet exige une autre valeur, celle-ci peut être réglée en tournant la bague de réglage sur l’ASV-PV – sans outil, simplement en la tournant dans le sens horaire ou antihoraire. La fonction de verrouillage empêche toute modification involontaire du réglage après la mise en service.
