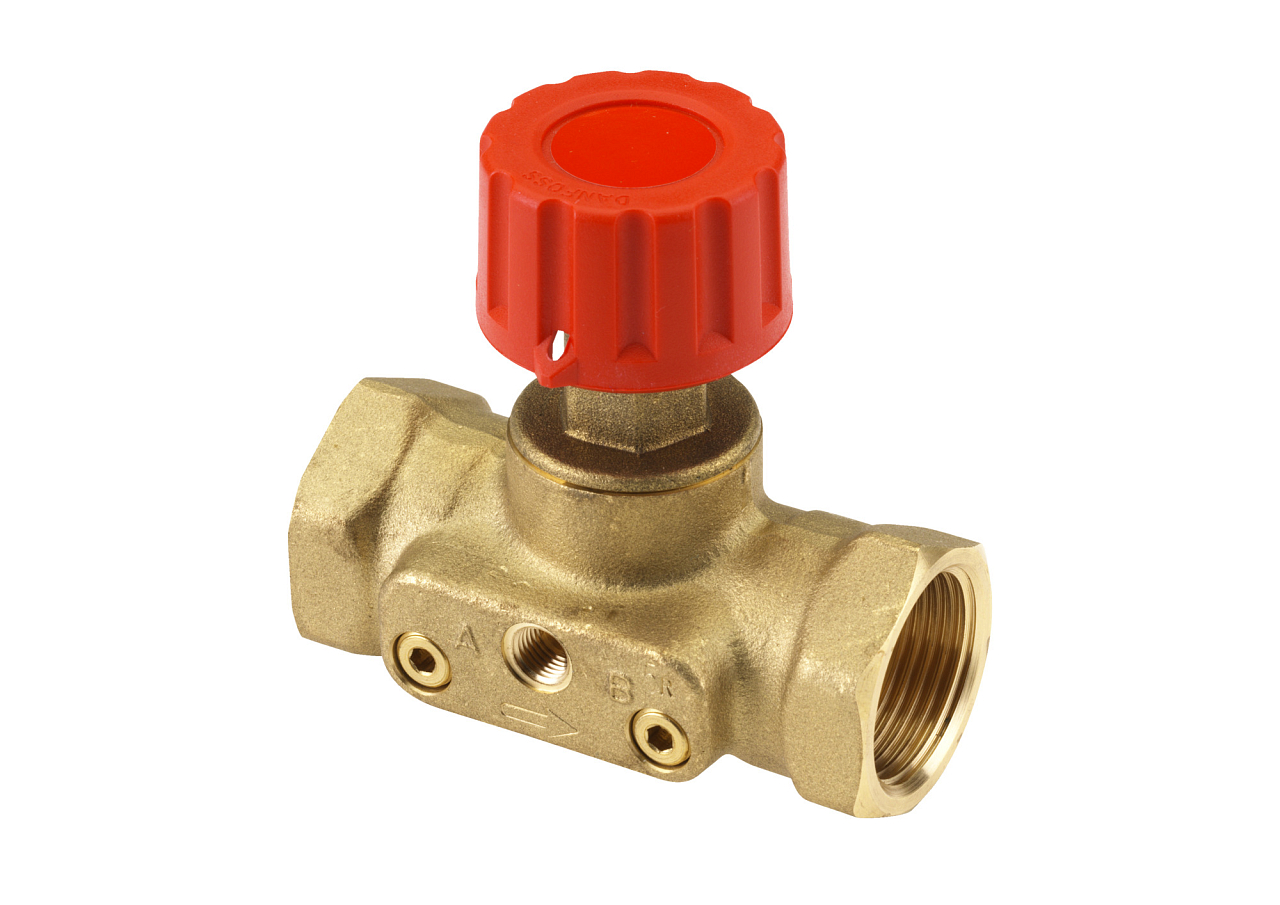

La vanne partenaire Danfoss ASV-M DN 20 (003L7692) est une vanne d’arrêt et de mesure destinée à être installée sur la conduite de départ des systèmes de chauffage et de refroidissement bitubes. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 2,5 m3/h |
| Diamètre nominal | DN 20 |
| Pression | PN 16 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.46 kg |
La vanne partenaire Danfoss ASV-M DN 20 (003L7692) est une vanne d’arrêt destinée au montage sur la conduite de départ des installations de chauffage et de refroidissement bitubes. Elle fonctionne avec le régulateur de pression différentielle ASV-PV, auquel elle est raccordée par un tube d’impulsion ; ensemble, ils constituent un système d’équilibrage hydronique automatique de la colonne montante ou de la boucle horizontale.
L’ASV-M est utilisée dans les bâtiments résidentiels et commerciaux équipés d’installations de chauffage ou de refroidissement bitubes : réseaux de radiateurs, systèmes de chauffage par le sol et unités ventilo-convecteurs. Elle se monte sur la branche aller de la colonne montante ou de la boucle horizontale, tandis que le régulateur ASV-PV s’installe sur le retour. La combinaison des deux vannes garantit une pression différentielle constante dans la partie régulée de l’installation, aussi bien à pleine charge qu’à charge partielle, ce qui évite un équilibrage hydraulique complexe et chronophage de chaque circuit séparément.
La vanne dispose d’un orifice pour le raccordement du tube d’impulsion (G 1/16 A), qui la relie au régulateur ASV-PV sur le retour. Deux orifices sont fermés en standard par des bouchons ; ceux-ci peuvent être remplacés en option par un kit de deux prises de mesure type Rectus avec plaquette de verrouillage (accessoire réf. 003L8145), permettant ensuite de mesurer le débit à l’aide de l’appareil Danfoss PFM ou d’un autre instrument de mesure. La vanne est fournie avec une coque isolante en mousse EPS, adaptée à un fonctionnement continu jusqu’à 80 °C. Pour les installations avec une température du fluide allant jusqu’à 120 °C, un capot isolant en EPP est disponible (accessoire réf. 003L8171 pour DN 20).
L’ASV-M s’installe sur la conduite de départ de la colonne montante ou de la boucle horizontale, toujours dans le sens de la flèche figurant sur le corps de la vanne. Le régulateur de pression différentielle ASV-PV se monte sur le retour. Les deux vannes sont reliées par un tube d’impulsion (G 1/16 A) ; ce n’est qu’après ce raccordement que l’installation fonctionne comme une régulation automatique de la pression différentielle. Lors de l’épreuve de pression de l’installation, le tube d’impulsion doit être raccordé et l’ASV-M ouverte. La pression d’essai maximale est de 25 bar.
L’ASV-M est principalement conçue comme vanne partenaire des régulateurs de pression différentielle Danfoss ASV-PV (disponibles du DN 15 au DN 50, plage de réglage 5–25 kPa ou 20–60 kPa). Elle se raccorde au port G 1/16 A du régulateur ASV-PV par un tube d’impulsion. La fiche technique Danfoss indique également une compatibilité avec le régulateur ASV-P. Veillez toujours à ce que l’ASV-M et l’ASV-PV aient le même diamètre nominal (DN).
La version de base 003L7692 est fournie sans prises de mesure ; les orifices sont fermés par des bouchons standard. Si vous souhaitez mesurer le débit directement sur la vanne, il est nécessaire d’acheter en complément un kit de deux prises de mesure avec plaquette de verrouillage (accessoire réf. 003L8145). Une fois celles-ci installées, la mesure peut être effectuée à l’aide de l’appareil Danfoss PFM ou d’un autre instrument de mesure compatible. Des variantes de l’ASV-M avec prises de mesure déjà intégrées sont également disponibles (réf. 003L7682 pour DN 20).
La vanne est fournie avec une coque en mousse EPS pouvant servir d’isolation thermique de base pour les installations dont la température du fluide ne dépasse pas 80 °C en fonctionnement continu. Les deux matériaux, EPS et EPP, sont homologués selon la classe de réaction au feu B2 (DIN 4102). Pour les installations avec une température du fluide allant jusqu’à 120 °C, il est nécessaire d’utiliser un capot isolant en EPP (réf. 003L8171 pour DN 20), disponible comme accessoire séparé. Le tube d’impulsion n’est pas inclus dans l’emballage ; il est fourni avec le régulateur ASV-PV.
