L’ASV-M est une vanne d’arrêt et partenaire d’impulsion destinée à être installée sur la conduite de départ d’une installation de chauffage ou de refroidissement. La vanne sert d’organe partenaire aux régulateurs de pression différentielle Danfoss ASV-PV ou ASV-P. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,6 m3/h |
| Diamètre nominal | DN 15 |
| Pression | PN 16 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.24 kg |

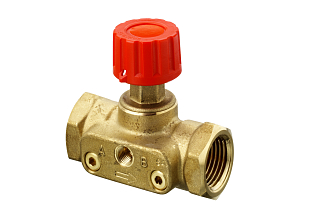

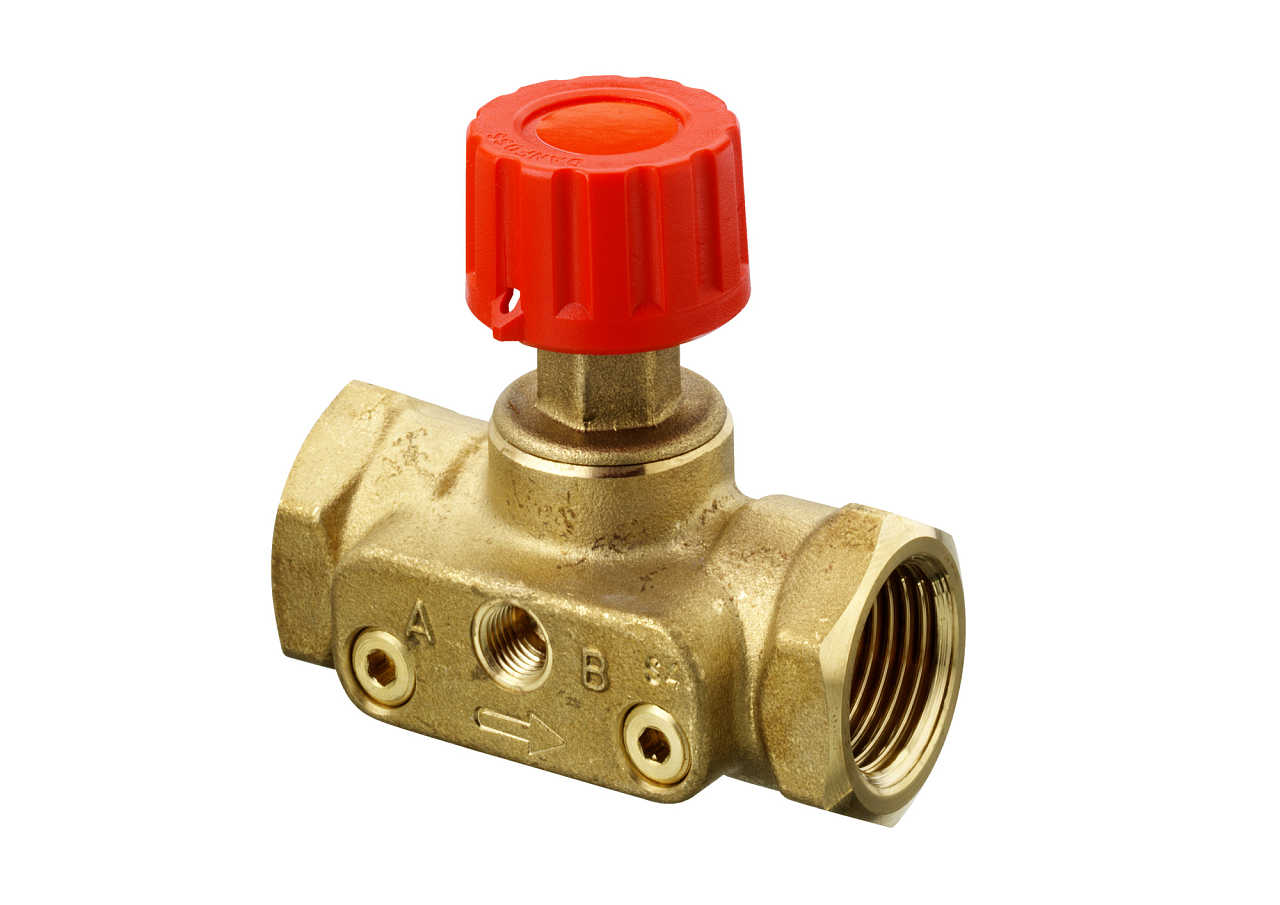

Danfoss ASV-M DN 15 est une vanne d’arrêt partenaire destinée à être installée sur la conduite de départ d’un système de chauffage ou de refroidissement bitube. Elle fonctionne en association avec le régulateur de pression différentielle ASV-PV, auquel elle est reliée par un tube d’impulsion ; ensemble, ils constituent une solution complète d’équilibrage hydronique automatique d’une branche ou d’une colonne montante. La vanne est équipée d’un filetage Rp ½ ; le corps et l’obturateur sont en laiton avec joint EPDM.
La vanne ASV-M est utilisée dans les systèmes de chauffage à eau chaude bitubes des bâtiments résidentiels et tertiaires ; elle est généralement montée sur le départ d’une colonne montante verticale ou d’une boucle horizontale avec chauffage par radiateurs. Elle convient également aux systèmes de chauffage par le sol, où elle s’installe en amont du collecteur, ainsi qu’aux systèmes de refroidissement à débit variable (ventilo-convecteurs, poutres froides). Grâce à ses faibles dimensions d’encombrement, elle convient aussi aux coffrets encastrés.
L’ASV-M s’installe sur la conduite de départ, le régulateur ASV-PV sur le retour ; les deux sont reliés par un tube d’impulsion. Le régulateur ASV-PV mesure ainsi la pression différentielle directement dans la branche et la maintient à la valeur réglée, indépendamment des variations de charge du système. L’ASV-M sert de vanne d’arrêt et de point de raccordement du tube d’impulsion. La version 003L7691 est fournie sans prises de mesure ; s’il est nécessaire de mesurer le débit directement sur le départ, les bouchons d’obturation peuvent être remplacés par des embouts de mesure (accessoire réf. 003L8145), le remplacement n’étant possible que sur une installation hors pression. Si la vanne ASV-M n’est pas utilisée en combinaison avec le régulateur ASV-PV, l’orifice d’impulsion doit être obturé à l’aide d’un bouchon (réf. 003L8174).
L’ASV-M est une vanne d’arrêt plus simple avec raccord d’impulsion pour l’ASV-PV. L’ASV-BD est une vanne partenaire multifonction, en plus équipée d’une station de mesure orientable avec embouts de mesure intégrés, d’un réglage de préréglage (kv) et de la possibilité de fonctionner soit à l’intérieur, soit à l’extérieur du circuit régulé ; la configuration peut être modifiée même sous pression, sans nécessité de mettre l’installation à l’arrêt. L’ASV-BD présente également des valeurs kv nettement plus élevées (pour DN 15 : kv 3,0 contre 1,6 m³/h pour l’ASV-M), ce qui entraîne des pertes de charge plus faibles sur la branche. L’ASV-M est un choix particulièrement adapté lorsque la limitation de débit est assurée sur chaque robinet de radiateur (par ex. RA-N avec préréglage) et qu’il n’est pas nécessaire de limiter le débit au niveau de la colonne montante.
Oui, l’ASV-M est conçu exclusivement comme vanne partenaire (d’accompagnement) pour les régulateurs ASV-PV ou ASV-P. Si l’ASV-M fonctionne dans l’installation sans régulateur de pression différentielle, l’orifice d’impulsion doit être obturé à l’aide d’un bouchon (réf. 003L8174), faute de quoi le fluide s’échapperait par le port d’impulsion ouvert.
La version 003L7691 est fournie sans prises de mesure. Les bouchons d’obturation peuvent être remplacés par des embouts de mesure (accessoire réf. 003L8145 – jeu de deux embouts de type Rectus), permettant de mesurer le débit directement sur la conduite de départ de la branche. Le remplacement n’est possible que sur une installation hors pression, sans fluide. En alternative, la pression différentielle et le débit peuvent être mesurés sur la vanne ASV-PV située sur le retour à l’aide de l’appareil de mesure Danfoss PFM ou d’un autre dispositif.
L’ASV-M s’installe toujours sur la conduite de départ de la branche ou de la colonne montante, jamais sur le retour. Le débit doit traverser la vanne dans le sens de la flèche indiquée sur le corps de vanne. Le régulateur de pression différentielle ASV-PV, en revanche, se monte sur le retour. Les deux vannes sont reliées par un tube d’impulsion (longueur 1,5 m fournie de série avec la vanne ASV-PV).
