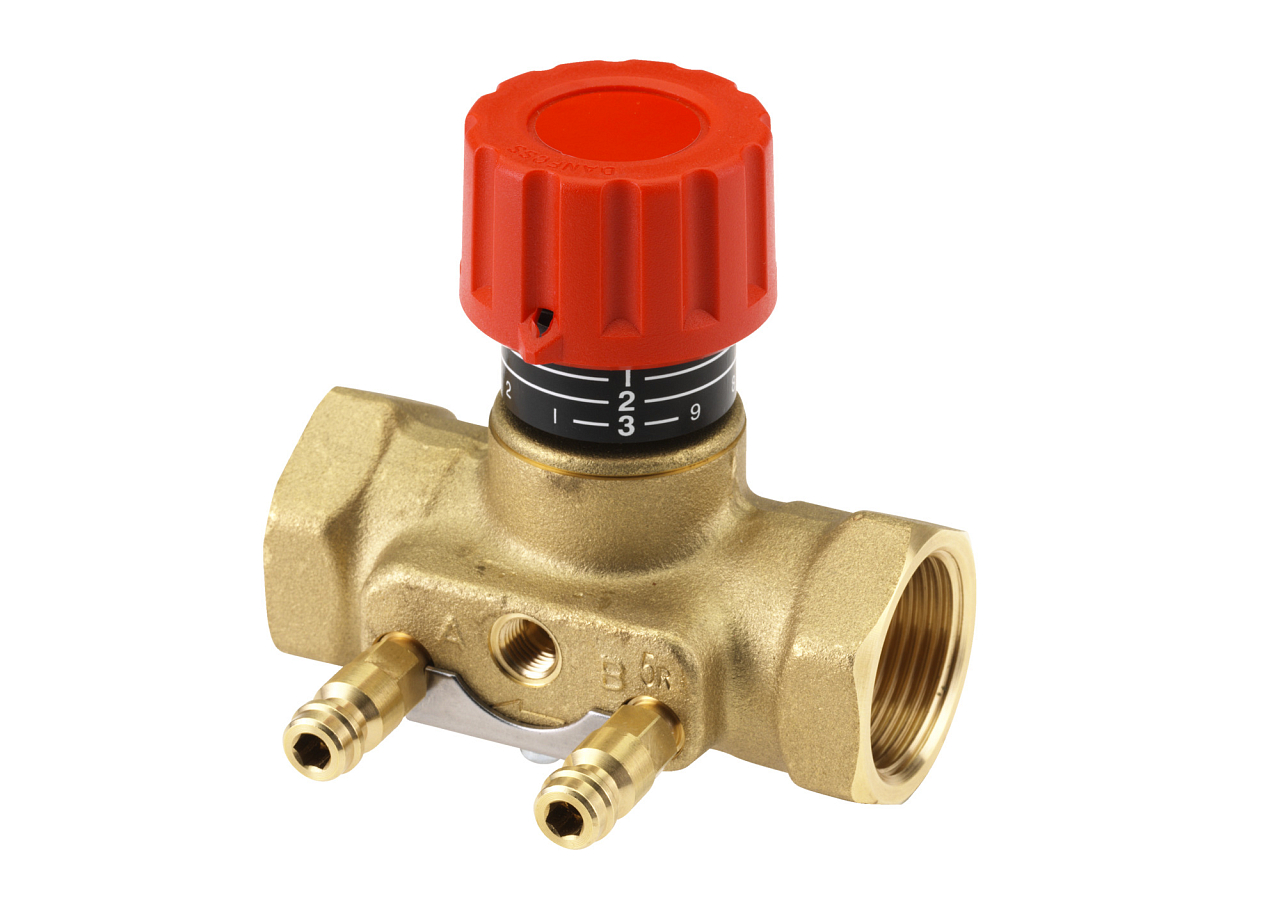

Danfoss ASV-I vanne partenaire DN 32, filetage intérieur, PN 16 (003L7644) – vanne d’arrêt, de réglage, de mesure et d’impulsion pour montage sur l’alimentation du système de chauffage. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 6,3 m3/h |
| Diamètre nominal | DN 32 |
| Pression | PN 16 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 1.34 kg |
Danfoss ASV-I est une vanne partenaire destinée au montage sur le départ d’une branche d’un système de chauffage bitube. Elle réunit dans un seul corps compact quatre fonctions : préréglage du débit, fermeture, prises de mesure et raccordement du tube d’impulsion. Elle fonctionne avec le régulateur de pression différentielle ASV-PV, installé sur le retour de la même branche.
La vanne ASV-I est conçue pour les installations de chauffage bitube dans les bâtiments résidentiels et commerciaux. Elle est généralement montée sur le départ d’une colonne montante verticale (riser) ou d’une boucle de chauffage horizontale. Elle convient également aux installations de chauffage par le sol avec collecteurs, où l’ASV-PV assure une pression différentielle constante pour l’ensemble du manifold. Elle est adaptée partout où il est nécessaire d’équilibrer hydrauliquement les différentes branches sans réglage manuel long et fastidieux.
L’ASV-I combine le préréglage du débit (par l’organe de réglage), l’isolement de la branche (par le volant manuel rouge), deux prises de mesure pour la mesure directe du débit à l’aide d’un débitmètre, ainsi qu’un orifice de raccordement du tube d’impulsion au régulateur ASV-PV. Elle s’installe sur le départ ; le régulateur ASV-PV se monte sur le retour et les deux vannes sont reliées par un tube d’impulsion. Si le régulateur ASV-PV ne fait pas partie du montage, l’orifice d’impulsion doit être obturé à l’aide d’un bouchon Danfoss (réf. 003L8174). La pression différentielle maximale sur la vanne est de 1,5 bar (150 kPa), pression nominale PN 16.
L’ASV-I se monte sur le départ d’une branche de chauffage bitube ; le régulateur ASV-PV s’installe sur le retour de cette même branche. Les deux vannes sont reliées par un tube d’impulsion (longueur 1,5 m ou 2,5 m, vendu comme accessoire). Le fluide doit circuler dans le sens de la flèche indiquée sur le corps de la vanne.
L’orifice pour le tube d’impulsion sur le corps de l’ASV-I doit être obturé avec un bouchon Danfoss (réf. 003L8174). Sans obturation, l’orifice resterait ouvert et l’installation ne fonctionnerait pas correctement. Les bouchons sont vendus par lot de 10 pièces.
Le corps de la vanne comporte deux prises de mesure auxquelles il est possible de raccorder un débitmètre (par ex. Danfoss PFM) ou un autre appareil de mesure standard. Le débit et la pression différentielle peuvent ainsi être vérifiés directement sur place, sans intervention sur la tuyauterie. Lors de la mesure, toutes les vannes thermostatiques de l’installation doivent être entièrement ouvertes.
L’ASV-I est un ancien type de vanne partenaire avec préréglage du débit et deux prises de mesure. La version plus récente ASV-BD (4e génération) apporte une station de mesure orientable avec prises intégrées pour aiguilles de 3 mm, la possibilité de modifier la configuration de la vanne (à l’intérieur ou à l’extérieur de la boucle de régulation) sous pression sans vidanger l’installation, ainsi que des valeurs Kv plus élevées pour des pertes de charge réduites. Si vous recherchez un remplacement ou une nouvelle installation, consultez votre fournisseur pour le choix du modèle.
