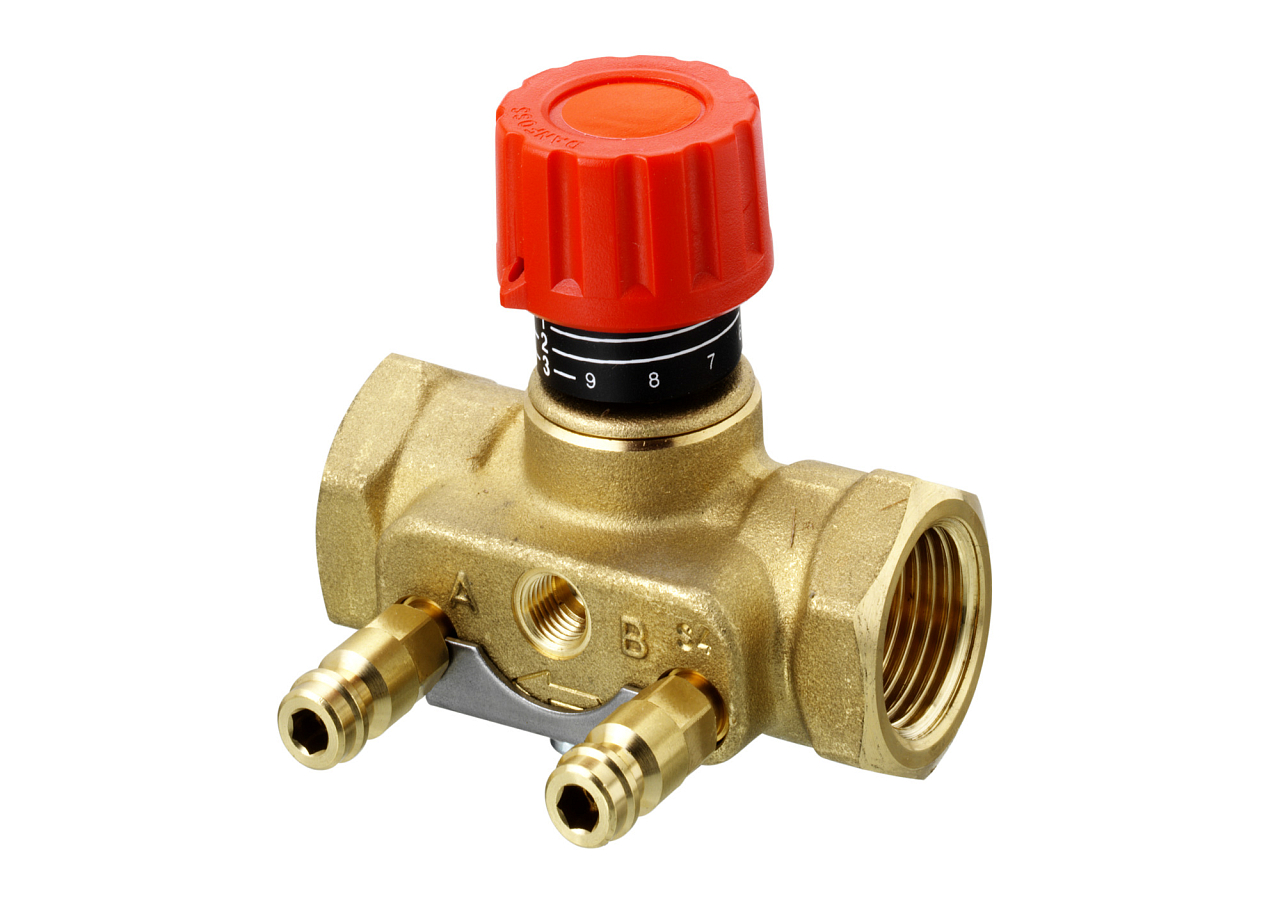

La vanne Danfoss ASV-I DN 20 (003L7642) est une vanne partenaire d’arrêt, de réglage, de mesure et d’impulsion avec filetage intérieur 3/4" pour montage sur l’alimentation du système de chauffage. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 2,5 m3/h |
| Diamètre nominal | DN 20 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.48 kg |
Danfoss ASV-I DN 20 est une vanne partenaire de réglage et d’arrêt pour l’alimentation d’une branche régulée d’un système de chauffage ou de refroidissement. Dans un seul corps compact, elle combine le préréglage du débit, la fonction d’arrêt et la mesure du débit via deux prises de mesure intégrées.
L’ASV-I est destinée aux installations de chauffage et de refroidissement à équilibrage hydraulique – typiquement dans les immeubles résidentiels, les bâtiments administratifs ou les sites industriels avec distribution par branches. Elle se monte sur l’alimentation de la branche régulée en tant qu’organe de réglage et d’arrêt. Grâce aux prises de mesure intégrées, il est possible de vérifier directement sur site le débit des branches sans devoir démonter la vanne.
L’ASV-I est conçue comme vanne partenaire du régulateur de pression différentielle ASV-PV (ou ASV-P). L’ASV-I s’installe sur l’alimentation de la branche, l’ASV-PV sur le retour. Les deux vannes sont reliées par un tube d’impulsion, grâce auquel le régulateur ASV-PV maintient une pression différentielle constante dans la branche tout en limitant le débit à la valeur préréglée sur l’ASV-I. Il en résulte un équilibrage hydraulique automatique sans nécessité d’interventions manuelles lors des variations de pression dans le réseau. Si l’ASV-I n’est pas raccordée à l’ASV-P/PV, il est nécessaire de fermer l’orifice d’impulsion avec le bouchon Danfoss 003L8174.
Caractéristiques techniques :
L’ASV-I se monte toujours sur l’alimentation (la conduite aller) de la branche régulée. Le régulateur partenaire de pression différentielle ASV-PV ou ASV-P s’installe au contraire sur le retour. Une inversion de la position de montage perturberait le fonctionnement de l’équilibrage hydraulique.
Non, l’ASV-I peut également être utilisée comme vanne de réglage et d’arrêt autonome, sans liaison avec l’ASV-P/PV. Dans ce cas, il est toutefois nécessaire de fermer l’orifice d’impulsion avec un bouchon Danfoss (référence 003L8174), faute de quoi une fuite de fluide caloporteur se produira. L’équilibrage hydraulique automatique – c’est-à-dire la régulation de la pression différentielle – n’est disponible qu’en combinaison avec l’ASV-PV ou l’ASV-P.
Le débit se prérègle à l’aide de la tige de réglage située sur le corps de la vanne. La vanne est d’abord fermée, puis la valeur souhaitée est réglée en tournant l’organe de commande selon l’échelle graduée. La méthode de réglage précise ainsi que le diagramme de dimensionnement pour l’ASV-I DN 15–50 figurent dans la fiche technique Danfoss de la série ASV.
Un manomètre différentiel – par exemple le Danfoss PFM 2000 – se raccorde aux deux nipples de mesure montés directement sur le corps. À partir de la pression différentielle mesurée et du diagramme de dimensionnement de l’ASV-I, on détermine le débit réel de la branche, sans démontage de la vanne ni interruption du fonctionnement de l’installation.
La pression de service maximale de l’ASV-I DN 20 est de 16 bar (PN 16), la pression d’essai de 25 bar. La pression différentielle admissible à travers la vanne est de 10 à 150 kPa. La plage de température de service est de –20 à 120 °C, ce qui permet à la vanne de convenir aussi bien aux installations de refroidissement basse température qu’aux systèmes de chauffage classiques à température plus élevée.
