Vanne partenaire à filetage intérieur 1/2" pour la régulation de la pression différentielle dans les installations de chauffage. Elle combine les fonctions de préréglage du débit, de vanne d’arrêt et de mesure du débit. PN 16, Kvs 1,6 m³/h, température maximale 120 °C. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 1,6 m3/h |
| Diamètre nominal | DN 15 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.35 kg |

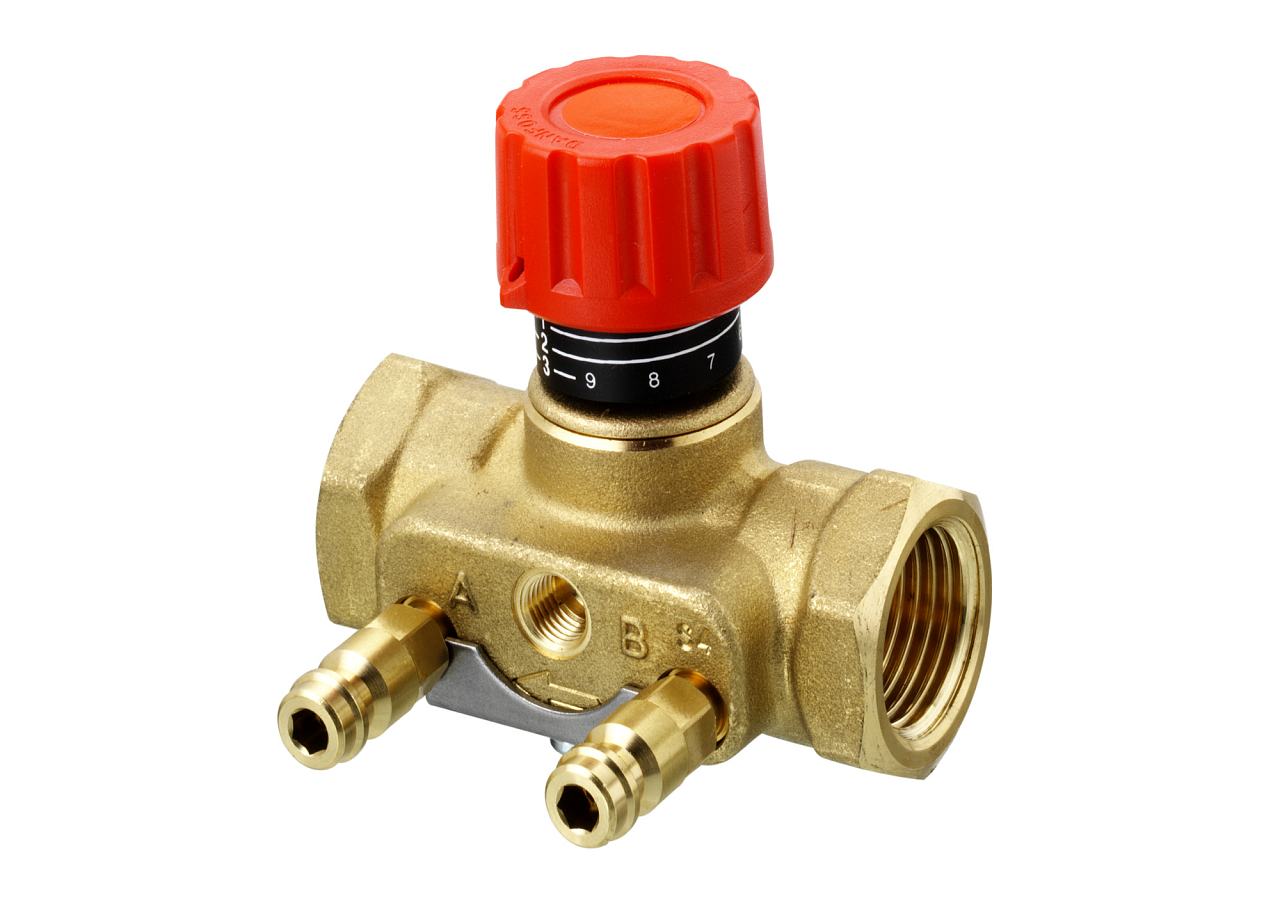

Danfoss ASV-I DN 15 (003L7641) est une vanne d’équilibrage partenaire destinée au montage sur le départ de l’installation de chauffage. Dans un corps compact, elle combine la fonction de préréglage du débit, de vanne d’arrêt et de mesure du débit. La vanne est conçue pour fonctionner avec les régulateurs de pression différentielle Danfoss ASV-P ou ASV-PV, avec lesquels elle forme une boucle de régulation fermée pour l’équilibrage hydraulique automatique des branches du circuit de chauffage.
L’ASV-I est utilisée dans les installations de chauffage à équilibrage hydraulique des immeubles résidentiels, hôtels, bâtiments administratifs et sites industriels. Elle est généralement installée sur le départ d’une colonne montante ou d’une branche dont les robinets de radiateur ne permettent pas le préréglage direct du débit. Associée à un régulateur ASV-P ou ASV-PV, elle assure une pression différentielle constante sur la branche concernée et limite le débit maximal, contribuant ainsi à une répartition correcte du débit entre les différentes branches du circuit de chauffage.
La vanne ASV-I est équipée d’un double cône qui permet de limiter mécaniquement le débit maximal via la position réglée sur l’échelle directement sur le corps de la vanne. Les prises de mesure intégrées (raccords rapides Rectus) permettent de vérifier le débit réel sur le départ sans nécessiter de démontage. L’orifice pour tube d’impulsion relie l’ASV-I au régulateur ASV-PV et ferme la boucle de régulation pour le maintien automatique d’une pression différentielle constante sur la branche. Le corps de la vanne est en laiton, les membranes et les joints toriques sont en EPDM, et le ressort en acier inoxydable. En version DN 15–40, la vanne est livrée dans un emballage en polystyrène pouvant être utilisé comme isolation thermique jusqu’à 80 °C.
Caractéristiques techniques :
La vanne ASV-I est conçue comme vanne partenaire des régulateurs Danfoss ASV-P et ASV-PV. Elle leur est reliée par un tube d’impulsion qui transmet la pression différentielle du départ au régulateur. La combinaison ASV-I + ASV-PV offre en outre une limitation automatique du débit maximal pour l’ensemble de la branche de l’installation.
Le débit souhaité se règle en tournant la molette sur le corps de la vanne. La molette est d’abord tournée complètement vers la gauche (position « 0 » = entièrement ouverte), puis réglée sur le nombre de tours souhaité selon le tableau de conversion correspondant au débit requis. La position actuelle est ensuite verrouillée à l’aide d’une clé hexagonale en bloquant la tige de réglage. Le préréglage ne peut être lu que lorsque la vanne est fermée.
Le corps de la vanne ASV-I est équipé de deux prises de mesure (raccords rapides Rectus) qui permettent de raccorder un débitmètre et de vérifier le débit réel dans la branche directement sur le lieu d’installation. La mesure peut être effectuée sans démonter la vanne ni interrompre le fonctionnement de l’installation.
Si la vanne ASV-I n’est pas raccordée à un régulateur ASV-P ou ASV-PV, il est nécessaire de fermer l’orifice du tube d’impulsion à l’aide d’un bouchon. Danfoss fournit à cet effet des bouchons sous la référence 003L8174 (conditionnement de 10 pièces). Sans bouchon, l’orifice d’impulsion ouvert provoquerait une fuite du fluide.
La variante 003L7641 possède un filetage femelle Rp ½ (départ) et un filetage mâle G ¾ (retour). La longueur totale du corps est de 65 mm, la hauteur de 48 mm et le diamètre D1 = 28 mm. La vanne est livrée de série dans un emballage en polystyrène servant d’isolation jusqu’à 80 °C. Pour des températures plus élevées (jusqu’à 120 °C), un capot isolant est disponible en accessoire.
