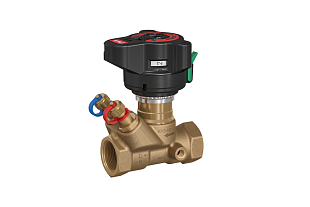

La vanne d’équilibrage Danfoss ASV-D DN 25 est une vanne partenaire destinée à la régulation de la pression différentielle dans les colonnes montantes. Elle fonctionne avec l’ASV-PV/P ou l’AB-PM. Kvs 9,5 m³/h, PN 20, température de –20 à 120 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 9,5 m3/h |
| Diamètre nominal | DN 25 |
| Embouts de mesure | Oui |
| Pression | PN 20 |
| Taille de raccordement | G 1" |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.96 kg |
Danfoss ASV-D DN 25 est une vanne d’équilibrage partenaire préréglable conçue pour l’équilibrage automatique du débit dans les colonnes montantes des installations de chauffage à eau chaude. Elle fonctionne en association avec les vannes d’équilibrage dynamiques ASV-PV, ASV-P ou AB-PM, qui régulent la pression différentielle dans la colonne montante. Le corps de vanne est en laiton (CW 617N), avec raccordement par filetage femelle G 1", Kvs 9,5 m³/h.
L’ASV-D se monte sur les réseaux de colonnes montantes de chauffage à eau chaude, typiquement dans les immeubles résidentiels, les bâtiments administratifs ou les sites industriels équipés d’installations de chauffage à plusieurs étages. La vanne peut être installée à l’intérieur du circuit régulé (pour vérifier le débit dans la colonne montante) ou à l’extérieur du circuit régulé (pour limiter le débit, tout en laissant disponible pour la colonne montante toute la plage de pression régulée). Le choix de l’orientation dépend du fait que la limitation de débit soit réalisée sur la colonne montante ou séparément sur chaque unité de chauffage.
La vanne dispose de fonctions distinctes de préréglage du débit et de fermeture. La valeur préréglée est visible sous plusieurs angles sur l’échelle graduée et se verrouille par simple pression sur la poignée ; le réglage peut en outre être protégé par un feuillard de plombage. La fermeture est assurée par une vanne à boisseau sphérique avec rotation à 90°, tandis qu’un indicateur coloré (rouge/blanc) signale clairement l’état ouvert/fermé. La poignée est démontable, ce qui facilite le montage dans les espaces restreints.
La vanne est équipée de deux prises de mesure auto-obturantes intégrées pour aiguilles de 3 mm, auxquelles il est possible de raccorder l’appareil de mesure Danfoss PFM 100 ou PFM 1000 (ou un appareil d’une autre marque). Le PFM 1000 a les données de la vanne enregistrées en mémoire et affiche directement le débit. La précision de mesure est de ±10 % en position entièrement ouverte et de ±18 % avec un réglage à 25 % du débit maximal (selon BS 7350:1990).
Paramètres techniques :
Lors d’une installation à l’intérieur du circuit régulé, le fluide traverse la vanne dans le sens de la flèche figurant sur le corps ; la vanne sert alors à vérifier le débit dans la colonne montante, mais une partie de la plage de pression de l’ASV-PV est consommée par la perte de charge de la vanne partenaire. Lors d’une installation à l’extérieur du circuit régulé, le fluide circule en sens inverse : toute la plage de pression régulée est disponible pour la colonne montante et la limitation de débit est réalisée séparément sur chaque émetteur de chauffage. Les valeurs Kv restent inchangées dans les deux orientations.
L’ASV-D est conçue comme vanne partenaire des vannes d’équilibrage dynamiques Danfoss ASV-PV, ASV-P ou AB-PM. Celles-ci régulent la pression différentielle dans la colonne montante, tandis que l’ASV-D sert au préréglage du débit et à la mesure. Vous trouverez la gamme complète des vannes partenaires et des accessoires dans la fiche technique de l’ASV-PV.
La vanne comporte deux prises de mesure intégrées pour aiguilles de 3 mm de diamètre. Raccordez l’appareil de mesure Danfoss PFM 100 ou PFM 1000 (ou un appareil d’une autre marque). Le PFM 1000 a les données de la vanne enregistrées en mémoire et affiche directement le débit ; avec les appareils d’autres fabricants, il est nécessaire d’utiliser les valeurs du signal Kv figurant dans le tableau de la fiche technique. Danfoss recommande d’utiliser les aiguilles de test d’origine Danfoss pour obtenir les meilleurs résultats.
Oui. Après avoir réglé la valeur de débit souhaitée, la poignée se verrouille par pression (fonction de verrouillage). Le réglage peut ensuite être protégé par un feuillard de plombage (accessoire réf. 003Z4660). La fonction de fermeture est distincte de la fonction de préréglage : il est possible de fermer et d’ouvrir la vanne même après plombage, sans modifier le réglage du débit.
La vanne ASV-D est compatible avec un mélange d’éthylène glycol / propylène glycol jusqu’à une concentration de 30 %. Pour les installations avec mélange antigel, il est nécessaire d’utiliser, lors du réglage du débit, les coefficients de correction indiqués dans la fiche technique (les valeurs dépendent de la température et du pourcentage de glycol dans la solution). La température minimale du fluide est de –20 °C.
