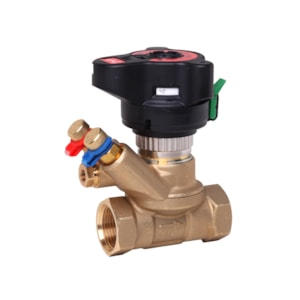

L’ASV-BD se monte sur la conduite de départ (alimentation), dans le sens de la flèche figurant sur le corps de la vanne. Le régulateur de pression différentielle ASV-PV s’installe sur le retour. Les deux vannes sont reliées par un tube d’impulsion (fourni dans l’emballage de l’ASV-PV), qui transmet le signal de pression de la conduite de départ à la membrane du régulateur. Avant de raccorder le tube à l’ASV-PV, il est nécessaire de le rincer depuis le côté de la conduite de départ. Tous les points de manœuvre de la vanne (arrêt, vidange, réglage, mesure) sont décalés les uns par rapport aux autres de 90°, ce qui les rend accessibles même dans des espaces restreints.

L’ASV-M est une vanne partenaire plus simple, destinée principalement à l’arrêt du débit : elle ne dispose ni de station de mesure rotative ni de bouchons de test, et son kVS en DN 25 est de 4,0 m³/h. L’ASV-BD est multifonction : son kVS en DN 25 atteint 9,5 m³/h (perte de charge plus faible sur la vanne) ; elle permet en outre la mesure du débit et de la pression différentielle, ainsi que le préréglage de la limitation du débit. Le choix est généralement déterminé par le projet : si les robinets thermostatiques des radiateurs disposent d’un préréglage de débit, l’ASV-M suffit. S’il est nécessaire de limiter le débit directement sur la branche (colonne montante), l’ASV-BD en configuration à l’intérieur de la boucle de régulation est appropriée.

La position du bouchon ouvert détermine si l’ASV-BD se trouve à l’extérieur ou à l’intérieur de la boucle de régulation de l’ASV-PV. Bouchon bleu ouvert, bouchon rouge fermé (réglage d’usine) : la vanne est à l’extérieur de la boucle, ce qui convient pour la vérification du débit ; l’ASV-PV dispose alors de toute la plage de pression différentielle réglée. Bouchon rouge ouvert, bouchon bleu fermé : la vanne est à l’intérieur de la boucle, ce qui permet de limiter le débit sur la branche au moyen du préréglage de l’ASV-BD. La configuration peut être modifiée même en service sous pression, sans vidanger l’installation : il suffit de fermer un bouchon et d’ouvrir l’autre.

La pression de service maximale est PN 20 bar, la pression d’épreuve 30 bar. La pression différentielle admissible sur la vanne est de 10 à 150 kPa ; la valeur de 150 kPa ne doit pas être dépassée, même en charge partielle. La température de service est de –20 à 120 °C, celle de stockage et de transport de –40 à 70 °C. Le corps et le cône sont en laiton DZR, la membrane et les joints toriques en EPDM, l’obturateur à boisseau sphérique en laiton avec surface chromée. Le raccordement DN 25 est un filetage femelle Rp 1 (ISO 7/1). Classe d’étanchéité à la fermeture : ISO 5208 classe A.

Oui. Pour la vidange via l’ASV-BD, on utilise le raccord de vidange (accessoire réf. 003Z4096 pour flexible ½" ou 003Z4097 pour ¾"). Procédure : fermez le bouchon ouvert, débranchez le tube d’impulsion, démontez le flexible et montez l’accessoire de vidange ; le bouchon bleu ouvre alors l’orifice de sortie, le rouge l’orifice d’aspiration. Lors de l’essai de pression de l’installation, le tube d’impulsion doit être raccordé et toutes les vannes partenaires doivent être ouvertes. La pression d’épreuve maximale de l’installation est de 25 bar.
