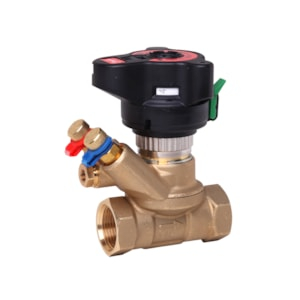

La vanne d’arrêt partenaire Danfoss ASV-BD DN 20 (003Z4042) est une vanne d’arrêt partenaire destinée à l’équilibrage automatique des installations de chauffage bitubes. Elle se monte sur le départ et fonctionne conjointement avec le régulateur ASV-PV. Rp ¾, kVS 6,0 m³/h, PN 20. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 6 m3/h |
| Diamètre nominal | DN 20 |
| Pression | PN 20 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.88 kg |
Danfoss ASV-BD DN 20 (réf. 003Z4042) est la vanne partenaire du système d’équilibrage hydraulique automatique Danfoss ASV. Elle se monte sur la conduite de départ et, associée au régulateur de pression différentielle ASV-PV, maintient une pression différentielle constante dans la branche concernée de l’installation, quelle que soit la charge instantanée du système. Cette vanne en laiton DZR combine dans un corps compact les fonctions d’arrêt, de préréglage du débit et de mesure. Elle est fournie de série avec une coque isolante en EPP (jusqu’à 120 °C).
La vanne est conçue pour les installations de chauffage bitube équipées de robinets thermostatiques de radiateur, typiquement dans les immeubles résidentiels, les bâtiments de bureaux ou les sous-stations d’échange thermique. Elle convient aussi bien aux boucles horizontales qu’aux colonnes montantes verticales. Le système ASV peut également être utilisé dans des applications de refroidissement à débit variable, par exemple avec des ventilo-convecteurs (fan coils) ou des poutres froides. L’ASV-BD se monte sur la conduite de départ de la branche, tandis que le régulateur de pression différentielle ASV-PV s’installe sur la conduite de retour. Les deux vannes sont reliées par un tube d’impulsion.
L’ASV-BD intègre un robinet à boisseau sphérique d’arrêt (rotation à 90°, indicateur de position coloré), une fonction de préréglage avec échelle numérique lisible de tous les côtés, ainsi qu’une station de service orientable (360°) avec prises de mesure pour aiguilles de 3 mm. Le débit ou la valeur kv peut être réglé sans outil, puis verrouillé simplement pour éviter toute modification involontaire. La vanne peut fonctionner à l’extérieur comme à l’intérieur du circuit de régulation ; il suffit de modifier la configuration en échangeant les prises de mesure, y compris en service sous pression. Le volant amovible facilite le montage dans les espaces restreints.
Caractéristiques techniques :
L’ASV-BD est une vanne partenaire et s’utilise toujours en combinaison avec le régulateur de pression différentielle Danfoss ASV-PV (vendu séparément). L’ASV-PV se monte sur la conduite de retour de la branche et l’ASV-BD sur la conduite de départ. Les deux vannes sont reliées par un tube d’impulsion (longueur 1,5 m, 2,5 m ou 5 m – le tube d’impulsion est inclus dans l’emballage de l’ASV-PV, et non de l’ASV-BD). Le diamètre de la vanne partenaire ASV-BD doit correspondre à celui de l’ASV-PV.
L’ASV-BD se monte exclusivement sur la conduite de départ, dans le sens de la flèche indiquée sur le corps de la vanne. L’ASV-PV (régulateur), en revanche, se monte sur la conduite de retour, également dans le sens de la flèche. Le tube d’impulsion se raccorde entre les deux vannes et doit être rincé côté départ avant son raccordement à l’ASV-PV. Grâce à ses dimensions compactes (longueur 75 mm, hauteur 95 mm), l’ASV-BD peut être installée même dans des espaces exigus, par exemple dans des collecteurs muraux de chauffage par le sol.
Le réglage du débit s’effectue à l’aide de l’échelle numérique sur la vanne : en tournant la bague de verrouillage (déverrouillage), en réglant la valeur kv souhaitée sur l’échelle, puis en reverrouillant. L’ensemble de l’opération peut être réalisé sans clé. La vanne peut être utilisée à l’extérieur du circuit de régulation (configuration par défaut : prise bleue ouverte) pour vérifier le débit, ou à l’intérieur du circuit (prise rouge ouverte) pour limiter le débit de l’ensemble de la branche. La configuration peut être modifiée même en service sous pression par simple permutation des prises de mesure.
La vanne est conçue pour l’eau de chauffage ou l’eau glacée. La plage de température de service est de –20 à 120 °C, avec une pression de service maximale PN 20 bar (pression d’essai 30 bar). Les joints toriques d’étanchéité et la membrane sont en EPDM. Le corps est fabriqué en laiton DZR (résistant à la dézincification). La coque isolante fournie en mousse EPP est certifiée pour des températures jusqu’à 120 °C et correspond à la classe d’inflammabilité B2 selon la norme DIN 4102.
L’ASV-BD est équipée de deux prises de mesure pour aiguilles de 3 mm. La pression différentielle à travers la vanne peut être lue à l’aide d’un appareil de mesure (par ex. Danfoss PFM) ou recalculée à partir de la perte de charge à l’aide du tableau kv figurant dans la fiche technique. Pour mesurer la pression différentielle de l’ensemble de la branche (à travers l’ASV-PV), il est recommandé de raccorder un connecteur de mesure (réf. 003L8143) à l’orifice de vidange de l’ASV-PV et de mesurer par rapport à la prise bleue sur l’ASV-BD (configuration par défaut). Lors de la mesure, toutes les têtes thermostatiques des radiateurs doivent être entièrement ouvertes.
