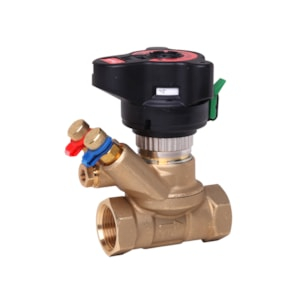

La Danfoss ASV-BD DN 15 est une vanne partenaire pour les systèmes d’équilibrage automatique ASV. Elle s’installe sur la conduite d’alimentation de la colonne montante, où elle assure les fonctions d’arrêt, de limitation du débit et de mesure. PN 20, kvs 3,0 m³/h. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 3 m3/h |
| Diamètre nominal | DN 15 |
| Pression | PN 20 |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.82 kg |
Danfoss ASV-BD DN 15 est une vanne partenaire multifonction pour les systèmes d’équilibrage hydraulique automatique ASV dans les installations de chauffage et de refroidissement. Elle combine dans un seul corps une vanne d’arrêt, un limiteur de débit réglable et une station de mesure avec deux prises de mesure. La vanne fonctionne toujours en paire avec le régulateur de pression différentielle ASV-PV, auquel elle est reliée par un tube d’impulsion – l’ASV-PV se monte sur le retour, l’ASV-BD sur la conduite de départ de la même colonne montante ou du même circuit.
La vanne ASV-BD s’installe le plus souvent dans des installations de chauffage bitube dans les immeubles résidentiels et de bureaux, où elle stabilise la pression différentielle dans les différentes colonnes montantes équipées de robinets thermostatiques pour radiateurs. Elle convient également aux systèmes de chauffage par le sol en amont du collecteur, ainsi qu’aux systèmes de refroidissement variables avec unités ventilo-convecteurs ou poutres froides. Grâce à ses dimensions compactes, elle peut aussi être montée dans des espaces restreints, par exemple dans des coffrets encastrés de chauffage par le sol.
L’ASV-BD peut être raccordée soit à l’extérieur, soit à l’intérieur du circuit régulé du régulateur ASV-PV. Le raccordement à l’extérieur du circuit (prise de mesure bleue ouverte, rouge fermée) rend accessible toute la plage de pression régulée de l’ASV-PV pour la colonne montante – dans ce cas, le débit est limité au niveau de chaque émetteur de chauffage par le préréglage. Le raccordement à l’intérieur du circuit (rouge ouverte, bleue fermée) permet de limiter le débit de l’ensemble de la colonne montante au moyen de l’ASV-BD elle-même. La configuration peut être modifiée même sous pression, sans mise à l’arrêt de l’installation – il suffit de fermer une prise de mesure et d’ouvrir l’autre. L’échelle de mesure rotative avec raccords intégrés pour aiguilles de 3 mm permet le raccordement simultané d’appareils de mesure pour la lecture du débit et de la pression différentielle.
Caractéristiques techniques ASV-BD DN 15 (003Z4041) :
L’ASV-BD s’installe sur la conduite de départ de la colonne montante, tandis que le régulateur de pression différentielle ASV-PV se monte sur le retour de cette même colonne montante. Les deux vannes sont reliées par un tube d’impulsion (G ¹⁄₁₆, fourni avec l’ASV-PV), qui transmet le signal de pression depuis le côté départ vers la membrane de l’ASV-PV. Grâce à cette liaison, l’ASV-PV maintient en permanence la pression différentielle réglée sur l’ensemble de la colonne montante, indépendamment des variations de charge de l’installation. Le diamètre des deux vannes doit être identique.
En cas de raccordement à l’extérieur du circuit régulé (prise de mesure bleue ouverte, rouge fermée), toute la plage de pression de l’ASV-PV est disponible pour la colonne montante et le débit est limité sur chaque émetteur de chauffage par le préréglage des robinets thermostatiques. Ce raccordement offre les meilleures performances de régulation et est recommandé comme configuration par défaut. En cas de raccordement à l’intérieur du circuit (prise rouge ouverte, bleue fermée), l’ASV-BD agit comme limiteur de débit pour l’ensemble de la colonne montante – une partie de la plage de pression régulée est alors consommée par la perte de charge de la vanne elle-même. Cette variante convient lorsque le débit ne peut pas être limité séparément sur chaque émetteur de chauffage.
Oui. Le passage entre le raccordement à l’intérieur et à l’extérieur du circuit régulé peut être effectué même sous pression – il suffit de fermer une prise de mesure et d’ouvrir l’autre. L’installation n’a pas besoin d’être arrêtée ni même partiellement vidangée. Cette caractéristique est pratique lors de la première mise en service, lorsqu’il peut apparaître que la configuration initialement choisie ne convient pas au schéma hydraulique spécifique, ainsi que lors de modifications hydrauliques ultérieures de l’installation.
L’ASV-BD standard (003Z4041) est fabriquée en laiton DZR, résistant à la dézincification et adapté aux installations de chauffage et de refroidissement courantes. La version ASV-BD PURE utilise un alliage spécial de laiton Eco (CW724R) avec une teneur en plomb inférieure à 0,1 %. Elle est destinée aux applications soumises à des exigences plus strictes en matière de composition des matériaux – par exemple dans les pays où une réglementation limite la teneur en plomb des matériaux entrant en contact avec l’eau. Sur le plan fonctionnel, les deux types sont identiques ; les vis de la version PURE ont en outre un filetage inversé (à gauche).
