Vanne papillon d’arrêt inter-brides ABO série 600 (624T) DN32/40 avec trous taraudés, disque en acier inoxydable et manchette EPDM. Exécution centrique pour l’eau, le chauffage et la climatisation, commande par levier. Pression de service jusqu’à 16 bar. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Commande | Levier manuel |
| Diamètre nominal | DN 32 |
| Joint | EPDM |
| Médium | Eau |
| Pression | 16 bars |
| Température du fluide | -10...125 °C |
| Poids | 2.78 kg |

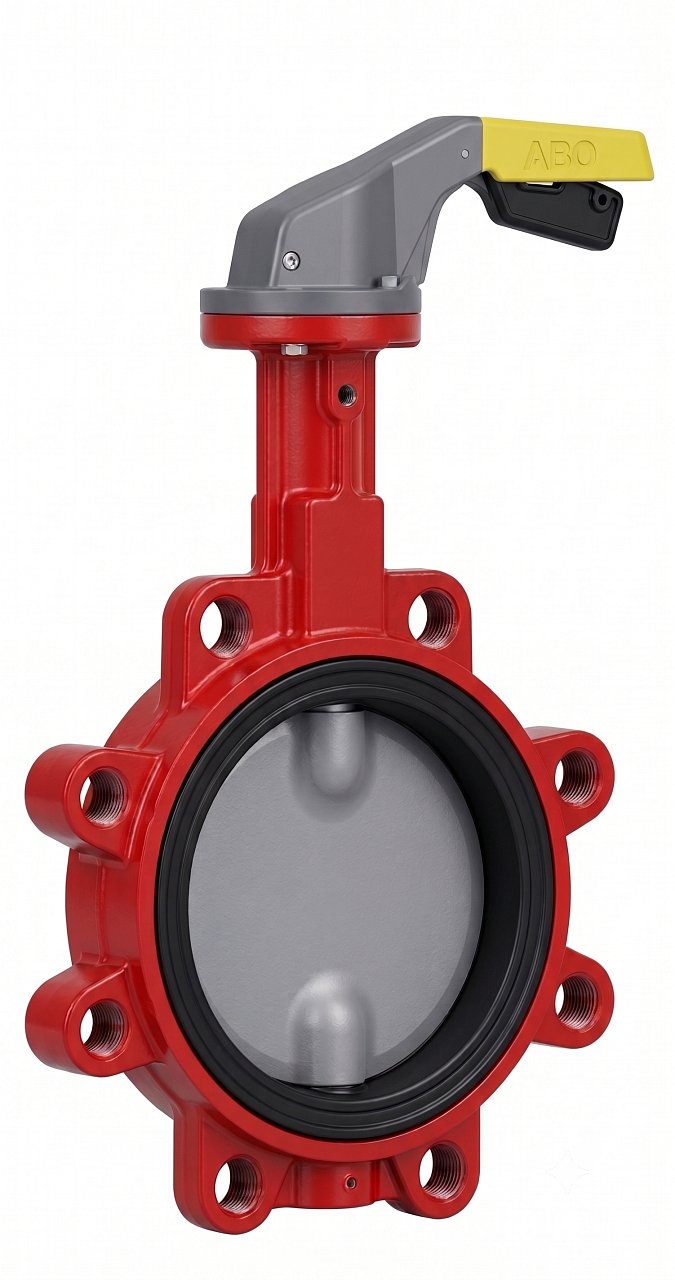

Vanne papillon ABO série 600 – 624T (DN32/40) est une vanne papillon centrée à montage entre brides avec trous taraudés (version LUG). Elle sert à l’isolement ainsi qu’à la régulation du débit dans les tuyauteries ; le disque est en acier inoxydable 1.4408 (CF8M) et la manchette en EPDM. Elle est livrée avec un levier manuel.
La vanne papillon série 600 est utilisée dans les réseaux d’eau potable et d’eau chaude de chauffage, dans les installations de chauffage, de climatisation et de traitement de l’air. La combinaison d’un disque inox et d’une manchette EPDM convient à l’eau et à d’autres liquides non agressifs. La version T avec trous taraudés permet le montage en extrémité de tuyauterie ainsi que l’utilisation en robinetterie terminale, car les efforts sont repris par les boulons de bride vissés directement dans le corps de la vanne.
Le papillon est monté de manière centrée sur un axe en deux parties, supporté en deux points. L’axe en deux parties réduit les pertes de charge (meilleures valeurs Kv/Cv) et limite le risque de grippage après un arrêt prolongé. Le système anti-éjection de l’axe et la goupille de sécurité du tourillon augmentent la sécurité de fonctionnement de la vanne.
Le col allongé du corps, conforme à la réglementation sur les installations thermiques, permet l’isolation de la tuyauterie et protège l’organe de commande sur la bride ISO. La bride supérieure selon ISO 5211 permet le montage direct d’une commande manuelle – la vanne papillon est livrée avec un levier en aluminium. La commande peut ensuite être remplacée par un réducteur à vis sans fin ou complétée par des détecteurs de fin de course.
Paramètres techniques :
La version T (LUG) comporte des trous taraudés dans le corps, ce qui permet de monter la vanne papillon en extrémité de tuyauterie et de l’utiliser comme robinetterie terminale. La version B (WAFER) possède des trous traversants et se monte entre deux brides.
La manchette EPDM est destinée à l’eau potable et à l’eau chaude, au chauffage, à la climatisation et à l’air. La plage de température de la manchette est de –10 °C à +125 °C. L’EPDM ne convient pas aux gaz ni aux produits pétroliers – dans ce cas, on utilise une manchette NBR.
La vanne papillon convient aussi bien comme organe d’isolement que comme organe de régulation. Pour un réglage plus précis du débit, nous recommandons un réducteur à vis sans fin, qui maintient la position réglée grâce à son engrenage irréversible.
Les essais d’étanchéité sont réalisés conformément aux normes ČSN EN 12266-1 et ISO 5208 (classe A). La longueur de construction correspond à la norme ČSN EN 558 série 20 (ISO 5752 série 20), le raccordement entre brides est conforme à la norme ČSN EN 1092-1. La fabrication est conforme à la directive relative aux équipements sous pression 2014/68/UE (module H) et le système de management de la qualité est certifié selon ISO 9001:2015. Les certificats peuvent être téléchargés sur le site du fabricant.
