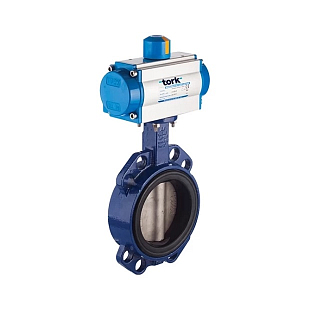

Vanne papillon interbride avec actionneur pneumatique simple effet, destinée à la régulation précise du débit dans les applications industrielles. Le disque en acier inoxydable 316SS garantit une excellente résistance à la corrosion, tandis que le corps en fonte grise GG25 avec revêtement époxy assure une grande robustesse mécanique et une longue durée de vie.

Corps en fonte GG25

Construction robuste avec une longue durée de vie

Certification SIL

Sécurité de l’actionneur vérifiée conformément à la norme IEC 61508

Actionneur simple effet SR

Commande fiable avec rappel par ressort

Large utilisation industrielle

Adaptée aux stations de traitement des eaux, à l’agroalimentaire, à la pharmacie, etc.

Les vannes papillon pneumatiques trouvent une large application dans de nombreux secteurs industriels, où la fiabilité et la longévité sont essentielles. Elles sont utilisées notamment dans les stations de traitement des eaux et des eaux usées, où elles assurent une régulation précise du débit des liquides. Elles jouent également un rôle important dans l’industrie agroalimentaire et des boissons, où le respect de normes d’hygiène strictes est indispensable. Dans l’industrie pharmaceutique, elles contribuent à la manipulation sûre des produits chimiques et des milieux stériles, tandis que dans l’industrie chimique, elles résistent aux substances agressives. Un autre domaine d’utilisation majeur est le secteur pétrolier et gazier, où une haute résistance aux conditions extrêmes est requise.

Le principal avantage de ces vannes est leur résistance à la corrosion, assurée par le disque en acier inoxydable 316SS. Le corps en fonte GG25 avec revêtement époxy offre une excellente résistance mécanique et une longue durée de vie. Les vannes sont disponibles avec différents types d’actionneurs pneumatiques, adaptés aux applications spécifiques. Un autre atout est leur facilité de montage et de maintenance, ce qui réduit les coûts d’exploitation et garantit un fonctionnement sans problème du système.

Actionneur pneumatique simple effet SR

La vanne est équipée d’un actionneur pneumatique simple effet TORK SR, qui assure :

• Fiabilité avec rappel par ressort en cas de perte d’air.
• Performances optimisées avec une faible consommation d’air.
• Design compact pour une intégration facile dans le système.

Les actionneurs pneumatiques simple effet (Single Acting Actuators) utilisent l’air comprimé pour commander le mouvement de la vanne dans un seul sens (ouverture ou fermeture). Le retour en position initiale est assuré par un ressort. Lors de l’alimentation en air de l’actionneur, la vanne s’ouvre par exemple, et après coupure de l’air, elle revient automatiquement, grâce à la force du ressort, à sa position d’origine (fermée). Ce type d’actionneur est idéal pour les applications où, pour des raisons de sécurité, une réaction automatique de la vanne est exigée en cas de perte d’alimentation. Ils sont largement utilisés dans divers secteurs industriels pour leur fiabilité et leur simplicité.

Certification SIL

La Commission électrotechnique internationale (IEC) a publié la norme IEC 61108, qui définit les exigences de sécurité.

Pour obtenir la certification SIL, l’équipement doit satisfaire à toutes les catégories d’exigences définies ; par exemple, le niveau SIL 3 n’admet la possibilité d’une défaillance dangereuse du produit qu’une seule fois tous les 1 140 ans, ce qui reflète un très haut niveau de fiabilité.

Options d’actionneurs

Sur demande, il est possible de fournir des vannes équipées d’actionneurs pneumatiques :

• Avec certification ATEX
• Avec revêtement PTFE
• Version arctique jusqu’à -60°C
• Commande 3 points
