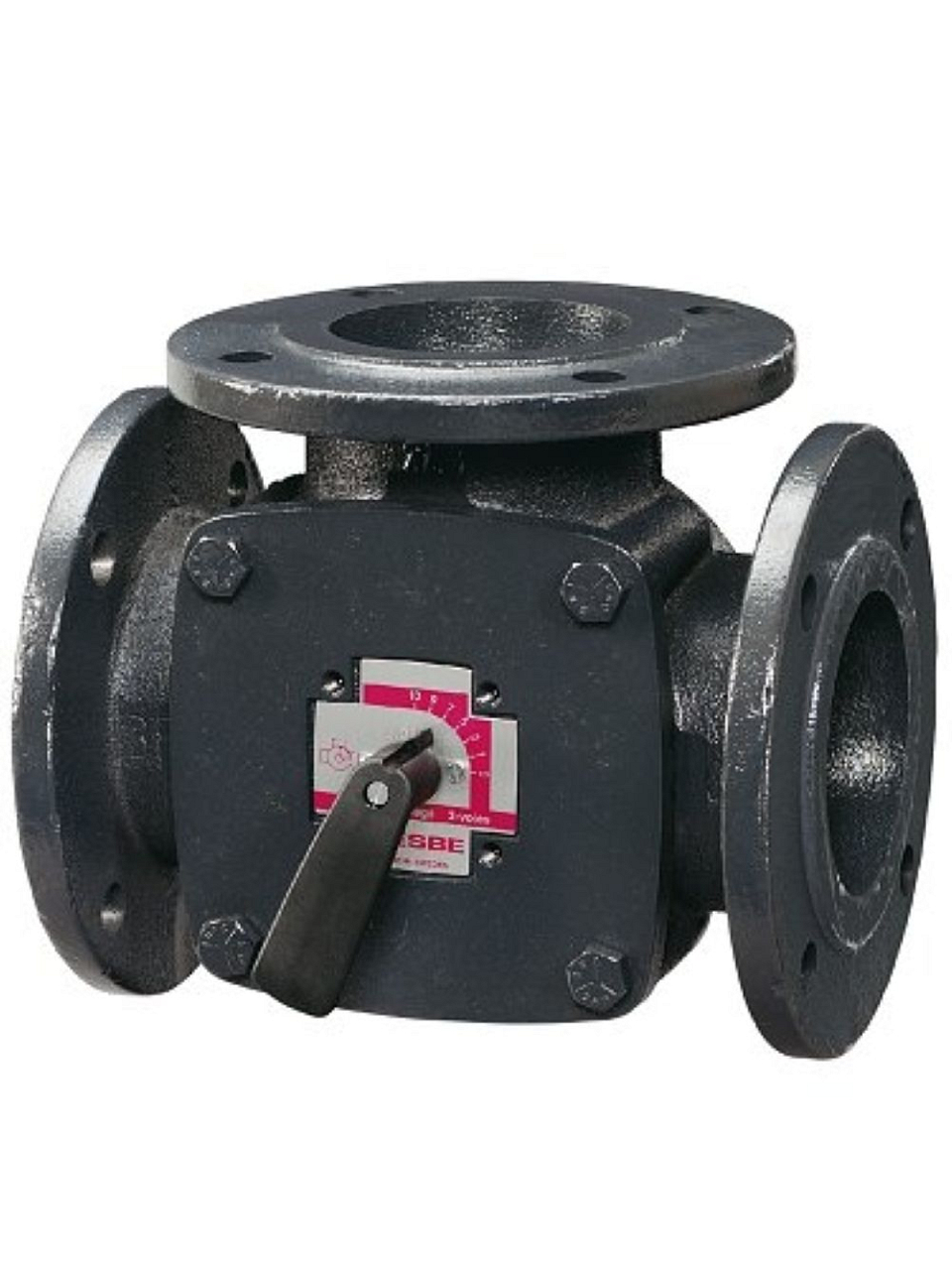

Vanne mélangeuse trois voies ESBE 3F 80 (11101000) pour installations de chauffage et de refroidissement. À brides PN6, corps en fonte, Kvs 150. Pression max. 6 bar, température de −10 à +110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 150 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 80 |
| Température | -10...110 °C |
| Type de raccordement | Bride |
| Type de vanne | Mélangeur |
| Poids | 15.49 kg |
ESBE 3F 80 (code 11101000) est une vanne mélangeuse rotative trois voies avec raccordement à brides PN6. Elle sert à réguler la température ou à commuter le débit entre deux circuits dans les réseaux de chauffage et de refroidissement.
La vanne est destinée aux systèmes de chauffage et de refroidissement dans lesquels il est nécessaire de mélanger le niveau de température du fluide ou de commuter le débit entre deux circuits – typiquement dans les postes d’échange, les chaufferies ou les installations de chauffage de plus grande taille avec un débit plus élevé (DN80). Elle est fabriquée en fonte, ce qui lui permet de supporter un fonctionnement prolongé dans les réseaux de chauffage comme de refroidissement. En combinaison avec un servomoteur ou un régulateur ESBE, la vanne peut être commandée automatiquement selon la température souhaitée.
Caractéristiques techniques :
Oui. La série 3F est conçue aussi bien pour le mélange (réunion de deux entrées vers une sortie avec un rapport régulé) que pour la commutation (répartition d’une entrée vers deux sorties). L’orientation de la tige et la position de la bague déterminent le mode de fonctionnement de la vanne.
La vanne est conçue pour fonctionner avec les servomoteurs et régulateurs ESBE (par ex. série 90, ARC300, CRA120, CRC120). Pour la taille DN80, un servomoteur avec un couple suffisant est nécessaire – nous recommandons de vérifier le modèle compatible précis dans le guide de sélection ESBE.
Eau de chauffage conforme à la norme VDI 2035, ainsi que mélanges eau-glycol (max. 50 %) ou eau-éthanol (max. 28 %). La plage de température du fluide est de −10 à +110 °C.
Pour le DN80, l’intérieur complet ESBE K 4-S et le kit de raccordement n° 2 (pour les tailles DN80–150) sont disponibles. Le levier de commande est commun à toute la série.
