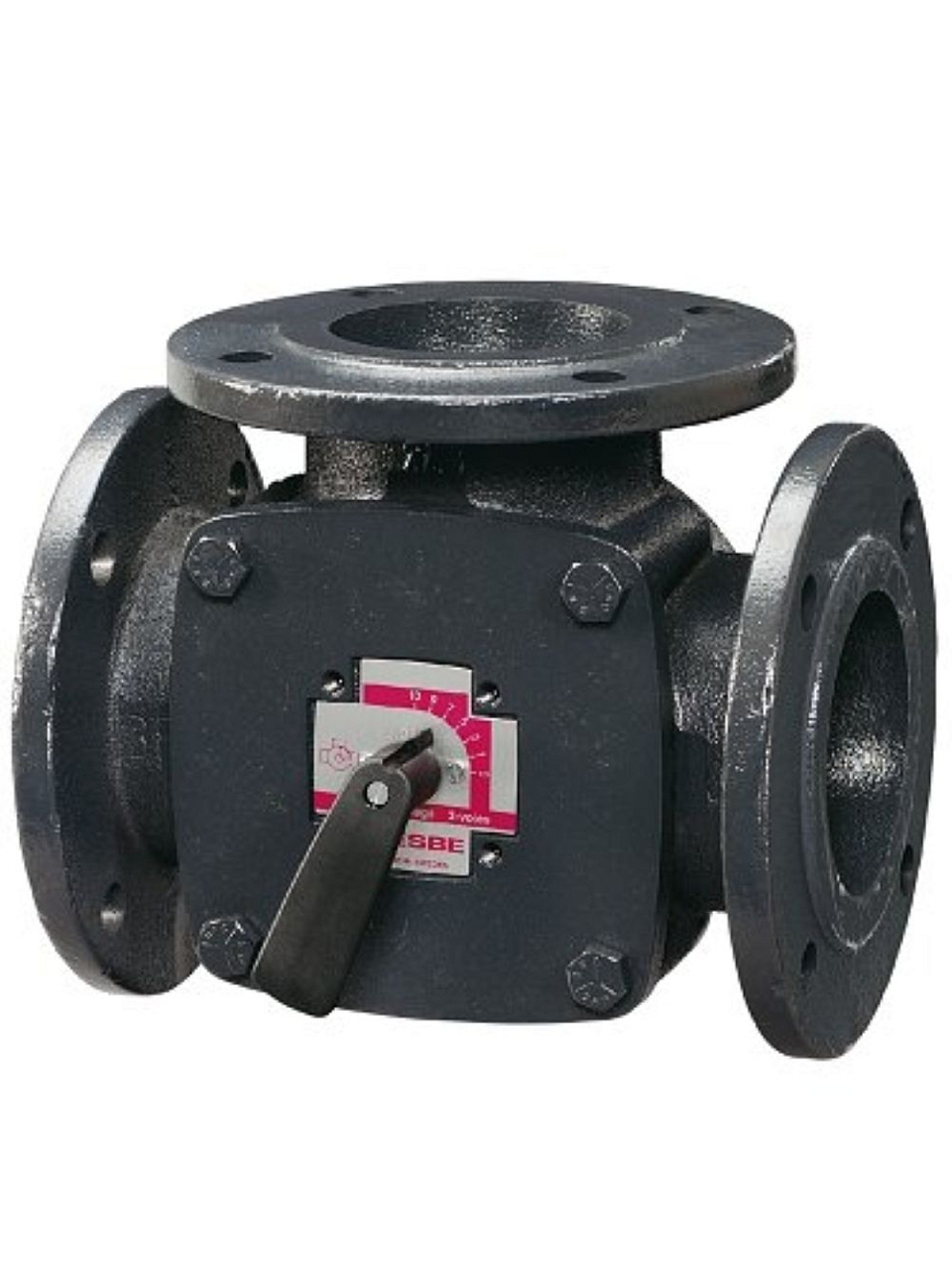

Vanne mélangeuse trois voies ESBE 3F 50 (DN50), à brides PN6, pour le mélange et la commutation dans les installations de chauffage. Corps en fonte, pression maximale 6 bar, fluide de -10 à 110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 60 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 50 |
| Température | -10...110 °C |
| Type de raccordement | Bride |
| Type de vanne | Mélangeur |
| Poids | 9.11 kg |
ESBE 3F 50 est une vanne mélangeuse 3 voies à raccordement par bride PN6 (DN50, Kvs 60). Elle sert au mélange ou à la commutation de l’eau de chauffage ou de refroidissement dans les installations de chauffage, où elle est associée à un servomoteur ou à un régulateur ESBE.
La vanne s’installe dans les systèmes de chauffage et de refroidissement partout où il est nécessaire de réguler en continu la température par mélange, ou de commuter le débit entre deux circuits. Grâce au raccordement par bride PN6 et à la plage DN20–150, la série 3F couvre aussi bien les petits circuits de chauffage des maisons individuelles que les réseaux plus importants dans les sous-stations d’échange thermique et les installations techniques. Le corps en fonte supporte un fonctionnement de longue durée avec de l’eau de chauffage comme avec de l’eau de refroidissement.
La vanne fonctionne selon deux modes – en tant que vanne mélangeuse (elle mélange deux flux d’entrée vers une seule sortie) ou en tant que vanne de commutation (elle commute le flux entre deux sorties). La fuite en position fermée est de max. 1,5 % en mode mélange et de max. 1,0 % en mode commutation. La plage de régulation Kv/Kv min atteint la valeur 100, ce qui garantit une régulation précise même à de faibles positions de course.
Caractéristiques techniques (3F 50, réf. 11100600) :
La vanne est conçue pour l’eau de chauffage conformément à la norme VDI 2035, ainsi que pour les mélanges d’eau avec du glycol (max. 50 %) ou de l’éthanol (max. 28 %).
L’extrémité supérieure aplatie de la tige et l’indicateur sur le bouton de commande sont toujours orientés vers la position de la bague, ce qui permet de lire la position de la vanne même sans démontage.
La vanne est fournie avec un levier pour la commande manuelle et peut être complétée par un servomoteur ou un régulateur ESBE à l’aide d’un kit de montage (par ex. kit n° 900).
Pour la taille DN50, l’intérieur complet K3A-S (réf. 17001400) et le levier de commande (réf. 98080120) sont disponibles.
