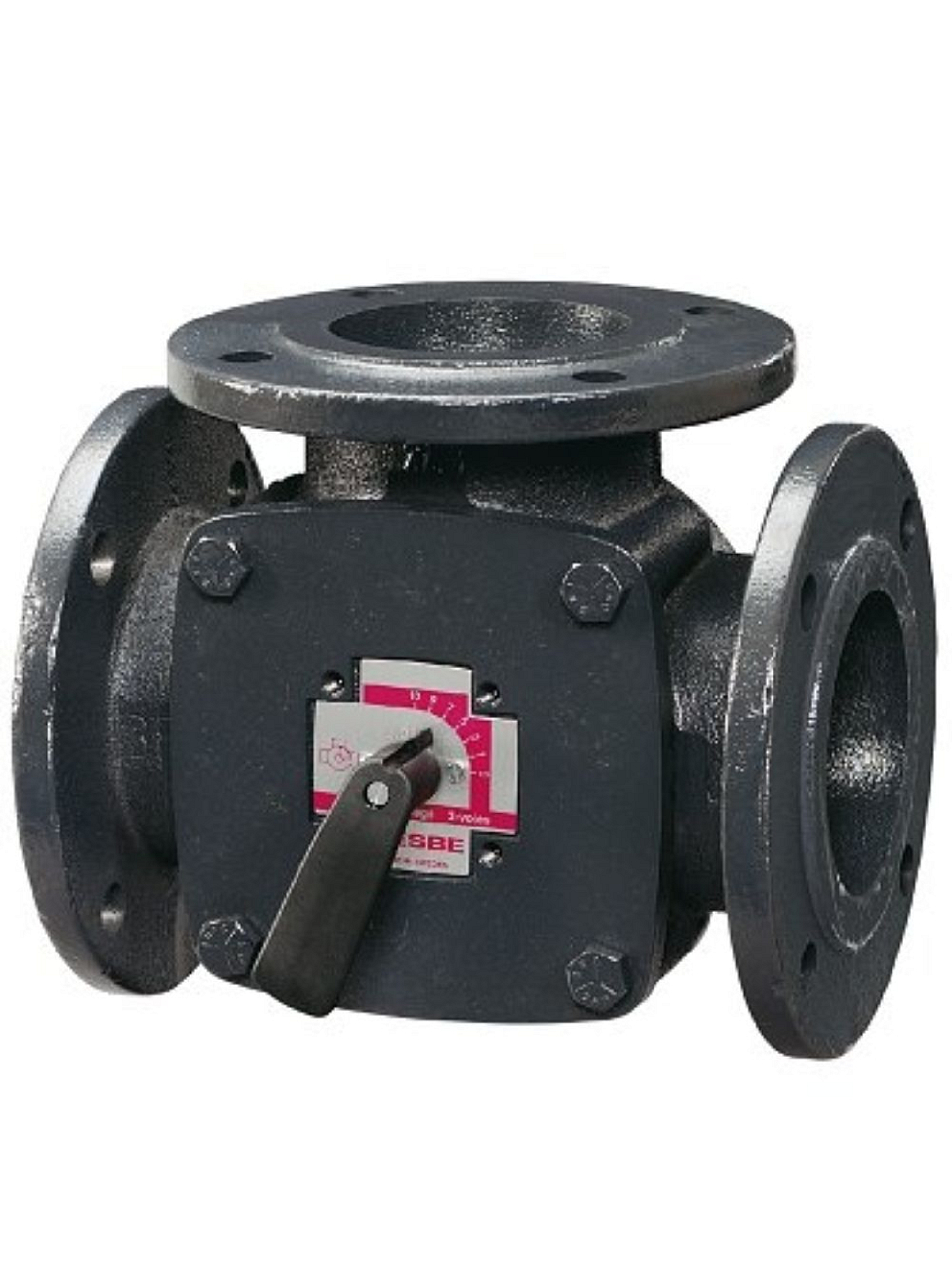

Vanne de mélange à bride à trois voies ESBE série 3F. Le corps de la vanne est en fonte. La vanne à trois voies est conçue pour les systèmes de chauffage ou de refroidissement. L'armature est équipée d'une manette pour le contrôle manuel et d'une échelle pour déterminer la position. Cependant, dans la plupart des cas, le contrôle est assuré par un servomoteur, voir ci-dessous. L'angle d'opération de la vanne est de 90°.

Exemples d'utilisation

• Applications de chauffage
• Refroidissement
• Chauffage par le sol

La vanne à trois voies Esbe 3F peut être utilisée comme vanne mélangeuse ou également comme vanne de répartition.

Exemple d'installation

Servomoteurs appropriés

• La gamme complète de servomoteurs ESBE série ARA 600 (l'adaptateur est inclus avec le servomoteur). Utilisation uniquement jusqu'à DN 50!
• La série de servomoteurs ESBE série 90 (y compris les régulateurs 90C, etc.).
• Les séries de moteurs CRA, CRB
• Servomoteurs BELIMO pour la ventilation - tout servomoteur (par exemple LM-A, NM-A, LF, etc.) peut être utilisé en combinaison avec un adaptateur de type MKE....
• Servomoteurs pour vannes de mélange BELIMO NRD, HT en combinaison avec l'adaptateur MS-NRE.

Service

Toutes les pièces principales peuvent être remplacées ou rejointées - un kit de joints ou un kit de rénovation complet est disponible. Dans la plupart des cas, il n'est pas nécessaire de démonter la vanne de l'application pour le service.
