Vanne mélangeuse trois voies ESBE 3F 20 (DN 20, PN 6) en fonte, pour le mélange et la répartition dans les systèmes de chauffage et de refroidissement. Compatible avec les servomoteurs ARA 600 et la série 90. Kvs 12 m³/h. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 12 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 20 |
| Température | -10...110 °C |
| Type de raccordement | Bride |
| Type de vanne | Mélangeur |
| Poids | 3.47 kg |

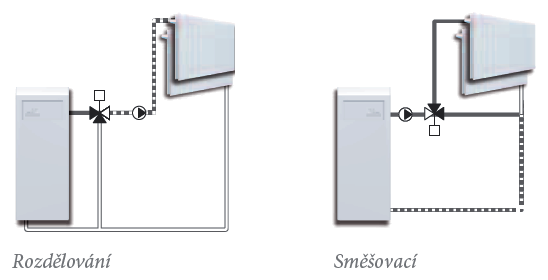

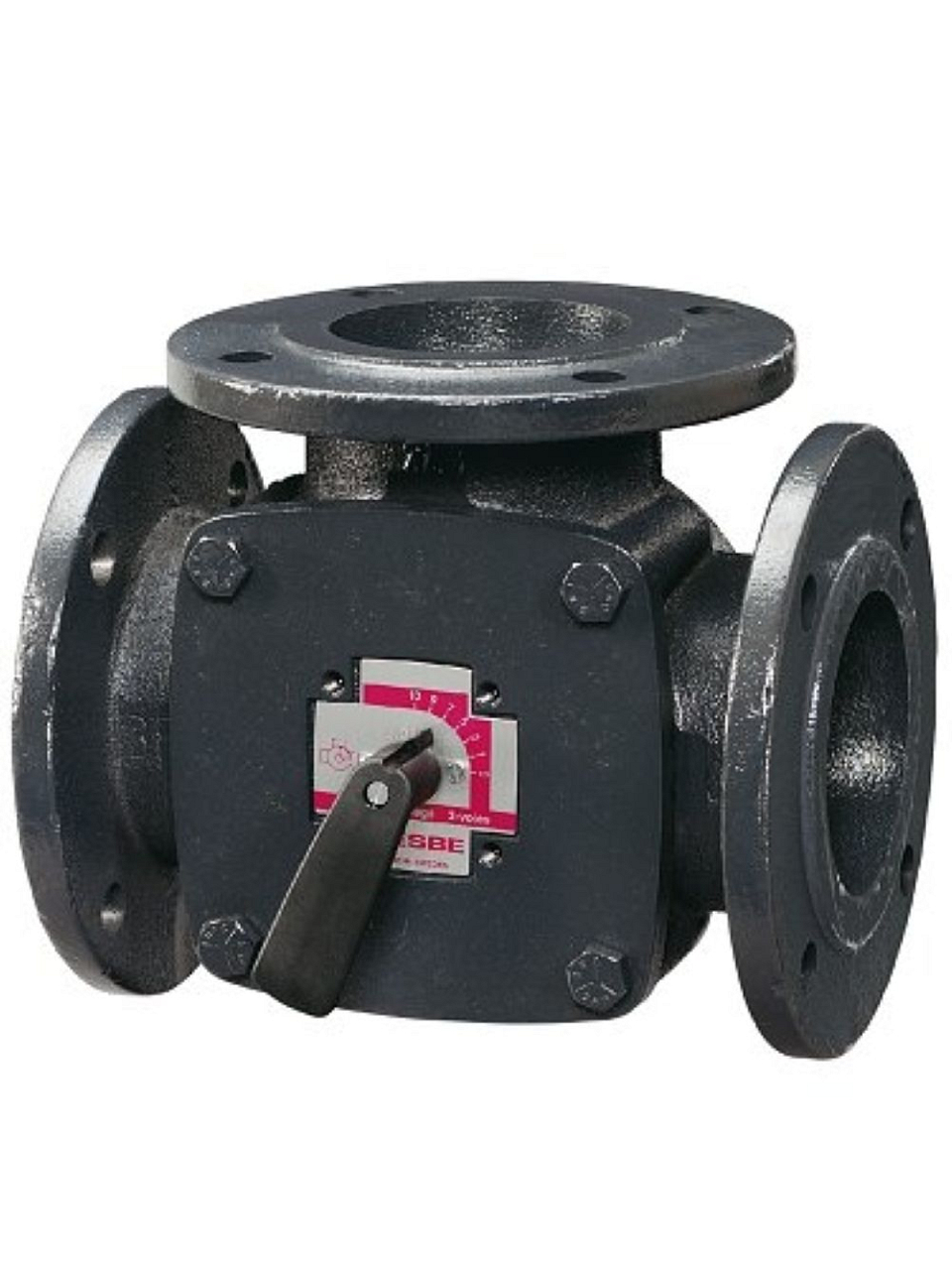

ESBE 3F 20 est une vanne mélangeuse rotative trois voies en fonte, conçue pour les systèmes de chauffage et de refroidissement. Elle s’utilise aussi bien en montage mélangeur qu’en montage répartiteur et est équipée d’un levier pour la commande manuelle, ou pour une régulation automatique par servomoteur.
La vanne de la série 3F s’installe dans les systèmes de chauffage et de refroidissement, les réseaux d’eau potable, le chauffage par le sol, les systèmes solaires ainsi que les installations de traitement d’air. Grâce au raccordement à bride DIN 2531, elle convient également aux réseaux centralisés d’eau chaude, d’eau froide et d’eau glacée dans les bâtiments de plus grande taille.
Toutes les principales pièces de la vanne sont remplaçables. L’étanchéité autour de l’axe est assurée par deux joints toriques en EPDM, dont l’un peut être remplacé sans devoir vidanger l’ensemble de l’installation. Avant tout remplacement, il est nécessaire de dépressuriser l’installation.
Données techniques :
Pour une régulation automatique, la vanne DN 20 peut être équipée d’un servomoteur de la série ARA 600, ou des séries 60, 90, 90C ou 90K. L’angle de manœuvre de la vanne est de 90°, l’échelle est imprimée des deux côtés et peut être orientée librement selon la position actuelle de la vanne dans l’installation.
La vanne DN 20 peut être équipée d’un servomoteur de la série ARA 600 ou des séries 60, 90, 90C et 90K. Le couple requis pour les dimensions jusqu’à DN 50 est de 5 Nm.
Oui, la vanne est équipée de série d’un levier pour la commande manuelle. Le servomoteur n’est nécessaire que pour la régulation automatique.
Toutes les principales pièces de la vanne sont remplaçables. L’un des deux joints toriques EPDM autour de l’axe peut être remplacé sans vidanger l’installation, tandis que l’autre nécessite la dépressurisation du système.
Oui, la série 3F est conçue pour une fonction de mélange comme de répartition – l’échelle sur la vanne peut être orientée librement selon le montage.
