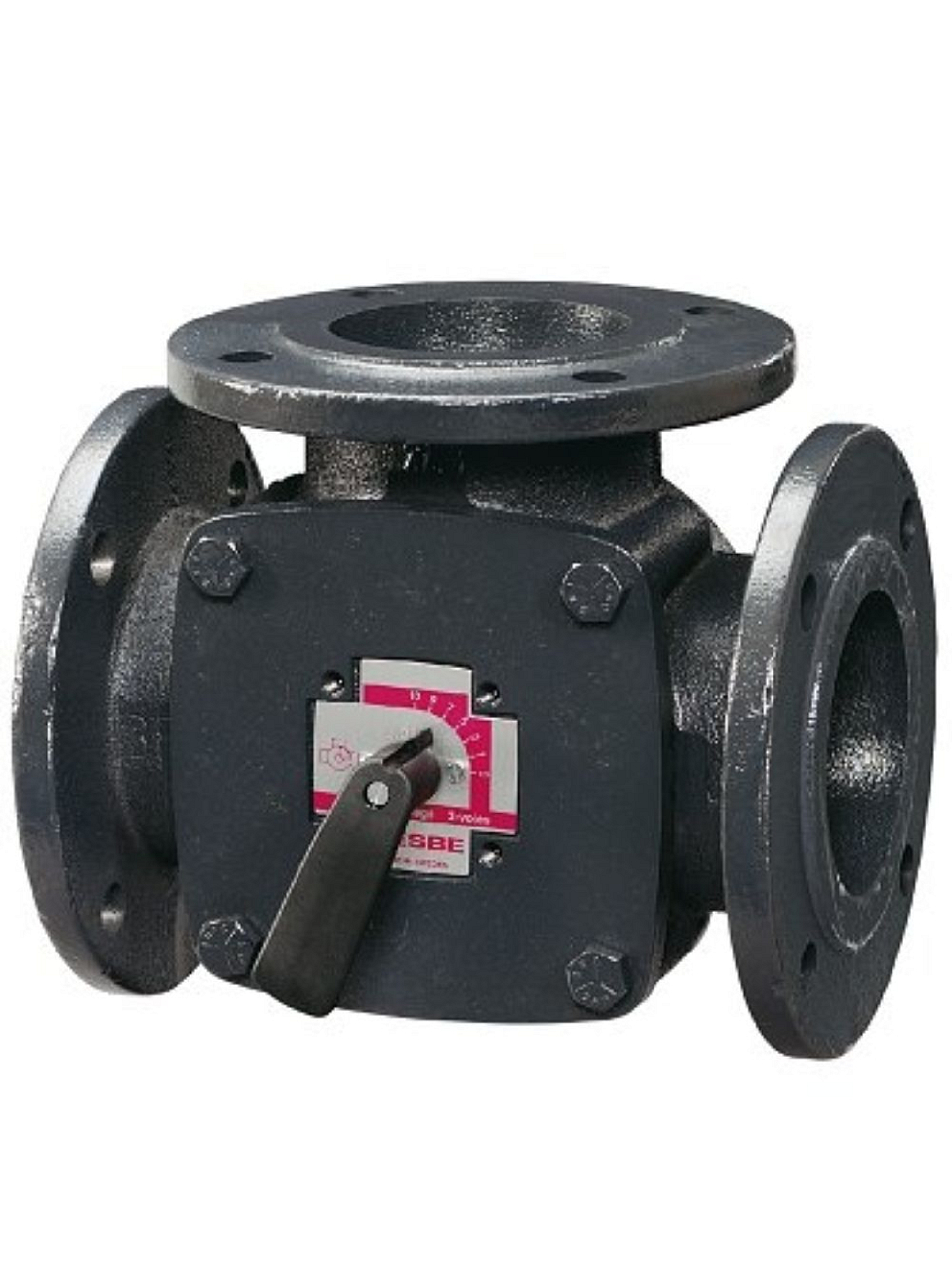

Vanne mélangeuse trois voies ESBE 3F 150 avec raccordement à brides PN6, pour le mélange et la commutation dans les circuits de chauffage et de refroidissement. Corps en fonte, DN150, Kvs 400, température maximale du fluide 110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 400 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 150 |
| Température | -10...110 °C |
| Type de raccordement | Bride |
| Type de vanne | Mélangeur |
| Poids | 36.10 kg |
ESBE 3F 150 est une vanne mélangeuse trois voies à raccordement par bride PN6 de la série ESBE 3F. Elle sert au mélange ou à la commutation du débit dans les installations de chauffage et de refroidissement, en version DN150 avec un Kvs de 400.
La vanne est conçue pour les réseaux de chauffage et de refroidissement où il est nécessaire de réguler la température en mélangeant deux flux de fluide ou de commuter le débit entre deux circuits. Grâce à son raccordement par bride PN6 et à sa dimension DN150, elle convient aux installations de plus grande taille – postes d’échange, chaufferies ou systèmes de chauffage de bâtiments plus étendus. Le corps en fonte supporte des fluides conformes à la norme VDI 2035, y compris les mélanges d’eau avec du glycol (jusqu’à 50 %) ou de l’éthanol (jusqu’à 28 %).
La vanne fonctionne selon deux modes – en mode mélange, elle combine deux flux d’entrée en une seule sortie ; en mode commutation, elle répartit au contraire une entrée entre deux sorties. La fuite interne en position fermée est de 1,5 % max. en mélange et de 1,0 % max. en commutation. L’axe de commande possède une extrémité supérieure aplatie qui, avec l’indicateur sur le bouton, indique la position du boisseau.
Caractéristiques techniques (ESBE 3F 150) :
La vanne dispose d’un raccordement par bride PN6 selon EN 1092-2, correspondant aux dimensions des tuyauteries à brides PN6.
La vanne est conçue pour être compatible avec les servomoteurs et régulateurs ESBE ; par exemple, le servomoteur ARC300 avec un couple de 30 Nm est destiné directement aux vannes DN100 à DN150.
La série 3F couvre une plage de DN20 à DN150 avec des valeurs Kvs de 12 à 400. Le modèle 3F 150 décrit ici est la plus grande version, avec DN150 et Kvs 400.
La vanne est conçue pour l’eau de chauffage selon la norme VDI 2035, les mélanges d’eau avec du glycol jusqu’à 50 % ou avec de l’éthanol jusqu’à 28 %, dans une plage de température de −10 à +110 °C.
Oui, pour la taille DN150, l’ensemble interne complet K6-S (réf. 17002100) est disponible, ainsi que le levier de commande (réf. 98080120) en remplacement de l’ancien bouton de commande.
