La vanne mélangeuse thermostatique ESBE série VTA 570 est conçue spécialement pour les systèmes de chauffage au sol, nécessitant une protection contre les brûlures par l'eau chaude. Cette protection est essentielle à la fois pour les tuyauteries dans le sol et pour le sol lui-même.

Cette vanne thermostatique est également adaptée pour le mélange préliminaire dans les systèmes d'eau chaude sanitaire nécessitant un débit élevé. Dans ce cas, il est nécessaire d'installer sur les robinets d'eau des dispositifs supplémentaires obligatoires pour réguler la température de l'eau, assurant ainsi une protection au point de puisage.

La vanne thermostatique peut également être utilisée pour des applications de refroidissement.

Utilisation

• Distribution d'eau avec additif antigel (≤ 50% de mélange de glycol)
• Système d'eau fermé
• Chauffage au sol
• Refroidissement et applications de refroidissement

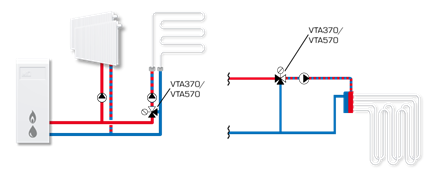

Exemple d'installation

Fonction de la vanne

La vanne dispose d'un agencement asymétrique du flux. Elle est également équipée d'une protection contre les brûlures – en cas d'interruption de l'approvisionnement en eau froide, la vanne coupe automatiquement l'approvisionnement en eau chaude.

Caractéristiques

• Classe de pression : PN 10
• Pression de travail : 1.0 MPa (10 bar)
• Différence de pression : Mélange, max. 0.1 MPa (3 bar)
• Réglage de la température souhaitée se fait par une molette rotative sous le couvercle en plastique supérieur
