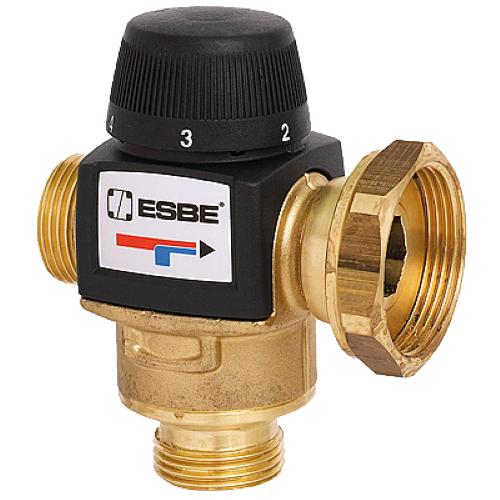

Le mitigeur thermostatique ESBE série VTA 370 est destiné principalement aux systèmes de chauffage par le sol nécessitant une protection contre les brûlures par eau chaude. Cette protection est indispensable à la fois pour les canalisations dans le sol et pour le revêtement de sol lui-même.

Ce mitigeur thermostatique convient également au prémélange dans les systèmes d’eau chaude sanitaire nécessitant un débit élevé. Dans ce cas, il est nécessaire d’installer sur les robinets d’eau d’autres dispositifs obligatoires de régulation de la température de l’eau, afin d’assurer la protection au point de puisage.

Le mitigeur thermostatique peut également être utilisé pour des applications de refroidissement.

Utilisation

• Distribution d’eau avec additif antigel (mélange de glycol ≤ 50 %)
• Système hydraulique fermé
• Chauffage par le sol
• Refroidissement et applications frigorifiques

Exemple d’installation

Fonction du mitigeur

Le mitigeur présente une configuration de débit asymétrique. Il est en outre équipé d’une protection anti-brûlure : en cas d’interruption de l’alimentation en eau froide, le mitigeur coupe automatiquement l’alimentation en eau chaude.

Caractéristiques

• Classe de pression : PN 10
• Pression de service : 1,0 MPa (10 bar)
• Pression différentielle : mélange, max. 0,1 MPa (1 bar)
• Le réglage de la température souhaitée s’effectue à l’aide d’une molette située sous le capot supérieur en plastique
