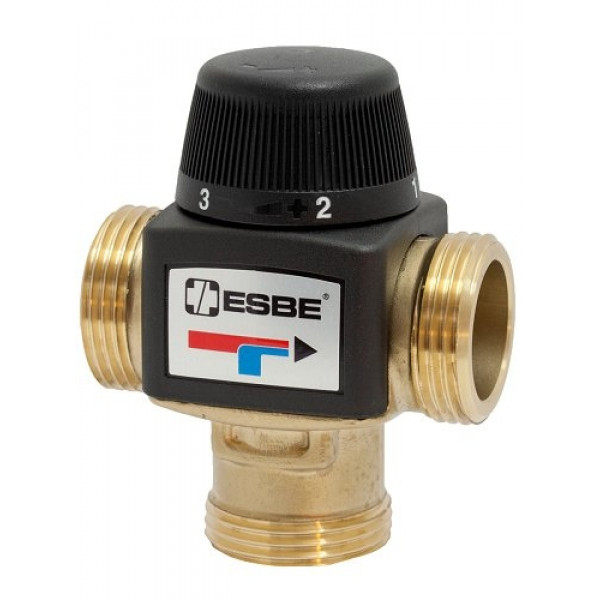

Le mitigeur thermostatique ESBE série VTA 370 est destiné principalement aux systèmes de chauffage par le sol nécessitant une protection contre les brûlures dues à l’eau chaude. Cette protection est indispensable à la fois pour les canalisations dans le sol et pour le sol lui-même.

Ce mitigeur thermostatique convient également au prémélange dans les systèmes d’eau chaude sanitaire nécessitant un débit élevé. Dans ce cas, il est nécessaire d’installer sur les robinets d’eau d’autres dispositifs obligatoires de régulation de la température de l’eau, afin d’assurer la protection au point de puisage.

Le mitigeur thermostatique peut également être utilisé pour des applications de refroidissement.

Utilisation

• Distribution d’eau avec additif antigel (mélange de glycol ≤ 50 %)
• Système d’eau fermé
• Chauffage par le sol
• Refroidissement et applications frigorifiques

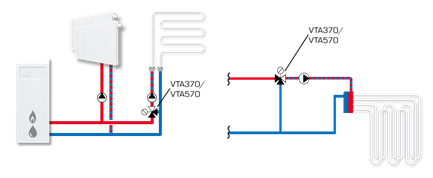

Exemple d’installation

Fonction du mitigeur

Le mitigeur présente une configuration de débit asymétrique. Il est également équipé d’une protection anti-brûlure : en cas d’interruption de l’alimentation en eau froide, le mitigeur coupe automatiquement l’alimentation en eau chaude.

Caractéristiques

• Classe de pression : PN 10
• Pression de service : 1,0 MPa (10 bar)
• Pression différentielle : mélange, max. 0,1 MPa (1 bar)
• Le réglage de la température souhaitée s’effectue à l’aide d’une molette située sous le capot supérieur en plastique
