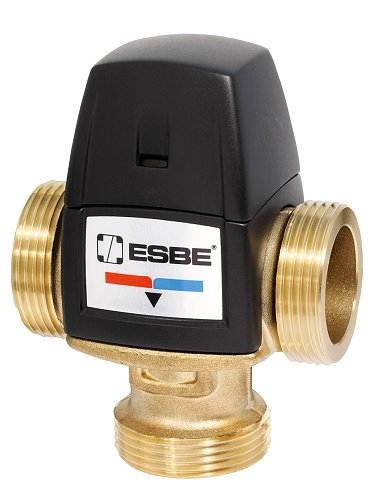

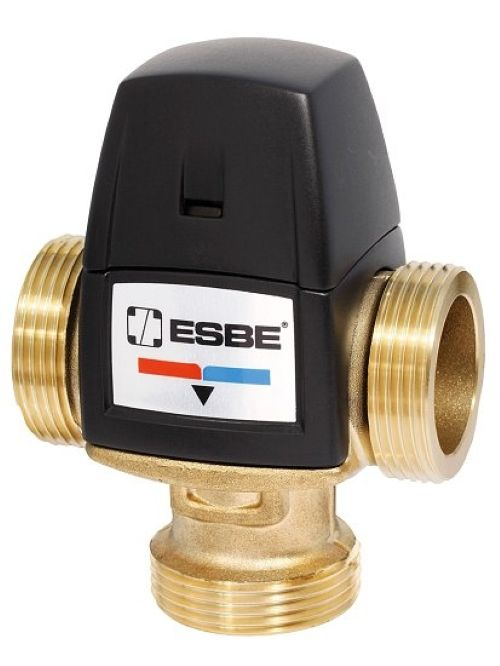

La vanne mélangeuse thermostatique ESBE série VTS 550 est conçue pour un débit élevé ainsi qu’une grande fonctionnalité des réseaux de distribution d’eau chaude sanitaire raccordés à des systèmes avec capteurs solaires. Dans les installations à capteurs solaires, des composants extrêmement résistants sont indispensables en raison des températures élevées de l’eau. La vanne thermostatique convient également dans les cas où un ou plusieurs dispositifs de régulation de température sont installés sur les robinets. La vanne VTS est en outre adaptée aux installations d’eau chaude sanitaire équipées d’un HWC (bouclage d’eau chaude).

Utilisation

• Distribution d’eau chaude sanitaire (y compris bouclage d’eau chaude)
• Distribution d’eau avec additif antigel (mélange de glycol ≤ 50 %)
• Système hydraulique fermé
• Tuyauteries d’eau potable
• Chauffage par capteurs solaires

Fonction de la vanne

La vanne VTS 550 présente une configuration symétrique du débit d’eau. Elle intègre également une caractéristique très importante : la protection contre les brûlures dues à l’eau chaude. Son principe de fonctionnement est le suivant : en cas de défaillance de l’alimentation en eau froide, l’arrivée d’eau chaude s’arrête automatiquement d’elle-même.

Caractéristiques

• Classe de pression : PN 10
• Pression de service : 1,0 MPa (10 bar)
• Pression différentielle : mélange, max. 0,3 MPa (3 bar)
• Température du fluide : max. 110 °C en continu / max. 120 °C temporairement
• Stabilité de température : ±4 °C
