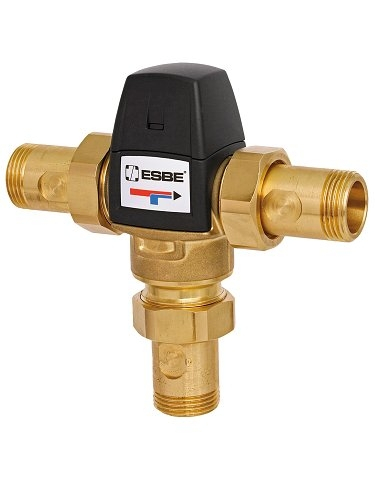

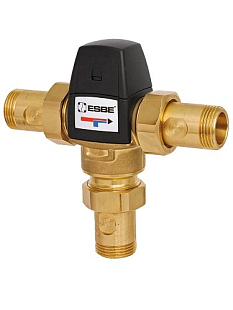

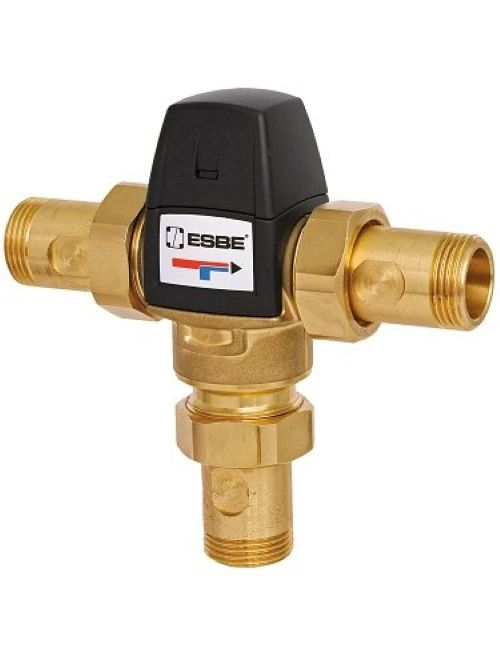

Le mitigeur thermostatique ESBE série VTS 520 est conçu pour un débit élevé ainsi qu’une grande fonctionnalité de la distribution d’eau chaude sanitaire raccordée à des systèmes avec capteurs solaires. Dans les capteurs solaires, en raison des températures élevées de l’eau, des composants extrêmement résistants sont absolument indispensables. Le mitigeur thermostatique convient également dans les cas où un ou plusieurs dispositifs de régulation de température sont installés sur les robinets. La vanne VTS convient en outre aux installations d’eau chaude sanitaire équipées d’un HWC (bouclage d’eau chaude).

Application

• Distribution d’eau chaude sanitaire (y compris le bouclage d’eau chaude)
• Distribution d’eau avec additif antigel (mélange de glycol ≤ 50 %)
• Système hydraulique fermé
• Tuyauteries d’eau potable
• Chauffage par capteurs solaires

Fonction de la vanne

La vanne VTS 520 présente une configuration asymétrique du débit d’eau. Elle intègre également une caractéristique très importante : la protection contre les brûlures par eau chaude. Son principe de fonctionnement est le suivant : en cas de défaillance de l’alimentation en eau froide, l’arrivée d’eau chaude s’arrête automatiquement.

Caractéristiques

• Classe de pression : PN 10
• Pression de service : 1,0 MPa (10 bar)
• Pression différentielle : mélange, max. 0,3 MPa (3 bar)
• Température du fluide : max. 110 °C en continu / max. 120 °C temporairement
• Stabilité de température : ±4 °C
