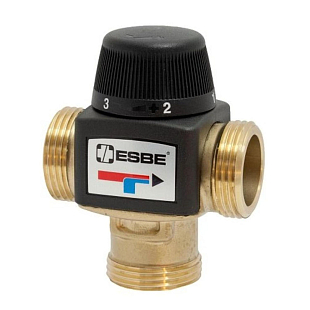

La vanne mélangeuse thermostatique ESBE de la série VTA 570 est conçue spécialement pour les systèmes de chauffage par le sol, nécessitant une protection contre les brûlures par l'eau chaude. Cette protection est essentielle à la fois pour la tuyauterie dans le sol et pour le sol lui-même.

Cette vanne thermostatique convient également pour le pré-mélange dans les systèmes d'eau chaude sanitaire nécessitant un débit élevé. Dans ce cas, il est nécessaire d'installer sur les robinets d'eau des dispositifs supplémentaires obligatoires pour réguler la température de l'eau, assurant ainsi une protection au point de puisage.

La vanne thermostatique peut également être utilisée pour des applications de refroidissement.

Utilisation

• Circuit d'eau avec additif antigel (≤ 50% de mélange de glycol)
• Système d'eau fermé
• Chauffage par le sol
• Refroidissement et applications de refroidissement

Exemple d'installation

Fonction de la vanne

La vanne dispose d'un agencement asymétrique du flux. Elle est également équipée d'une protection contre les brûlures – en cas d'interruption de l'approvisionnement en eau froide, la vanne coupe automatiquement l'alimentation en eau chaude.

Caractéristiques

• Classe de pression : PN 10
• Pression de travail : 1.0 MPa (10 bar)
• Différence de pression : Mélange, max. 0.1 MPa (3 bar)
• Réglage de la température souhaitée effectué par une molette sous le couvercle en plastique supérieur
