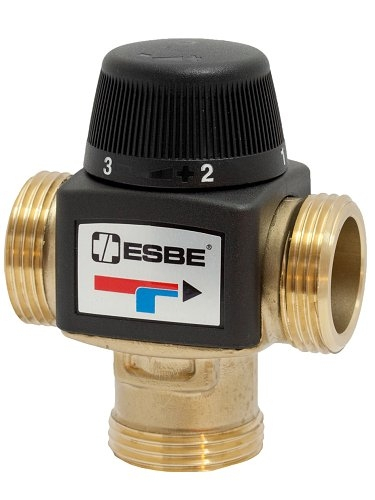

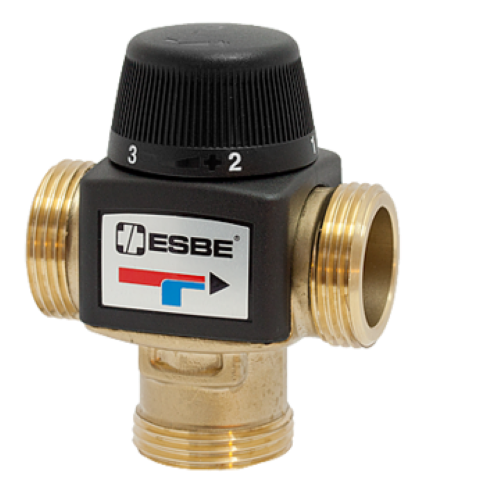

La vanne mélangeuse thermostatique ESBE de la série VTA 570 est principalement destinée aux systèmes de chauffage par le sol nécessitant une protection contre les brûlures dues à l’eau chaude. Cette protection est indispensable à la fois pour les conduites intégrées dans le sol et pour le revêtement de sol lui-même.

Cette vanne thermostatique convient également au prémélange dans les systèmes d’eau chaude sanitaire nécessitant un débit élevé. Dans ce cas, il est nécessaire d’installer sur les robinets d’eau des dispositifs supplémentaires obligatoires de régulation de la température, afin d’assurer la protection au point de puisage.

La vanne thermostatique peut également être utilisée pour des applications de refroidissement.

Utilisation

• Distribution d’eau avec additif antigel (mélange de glycol ≤ 50 %)
• Système d’eau fermé
• Chauffage par le sol
• Refroidissement et applications frigorifiques

Exemple d’installation

Fonction de la vanne

La vanne présente une configuration de débit asymétrique. Elle est en outre équipée d’une protection anti-brûlure : en cas d’interruption de l’alimentation en eau froide, la vanne coupe automatiquement l’alimentation en eau chaude.

Caractéristiques

• Classe de pression : PN 10
• Pression de service : 1,0 MPa (10 bar)
• Pression différentielle : mélange, max. 0,1 MPa (3 bar)
• Le réglage de la température souhaitée s’effectue à l’aide d’une molette située sous le capot supérieur en plastique
