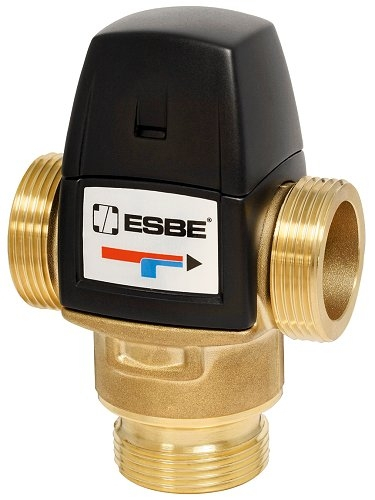

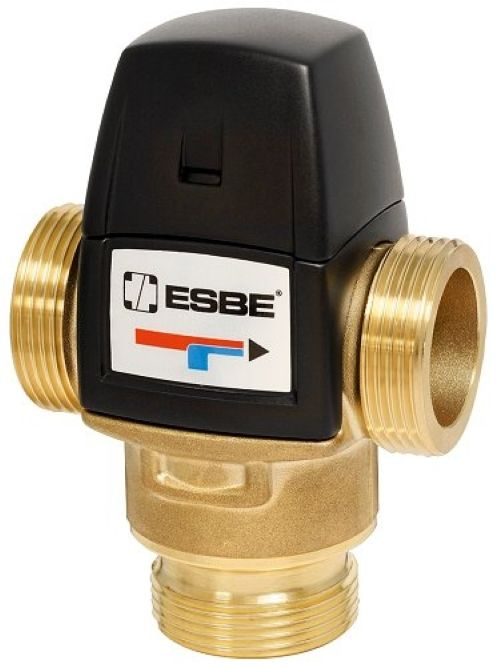

La vanne mélangeuse thermostatique ESBE série VTA 520 est un composant adapté à une utilisation universelle dans les applications d’installation d’eau chaude sanitaire équipées d’un système HWC (bouclage d’eau chaude). Elle convient également aux petits circuits de chauffage par le sol (jusqu’à 50 m²) lorsque vous souhaitez accorder une attention particulière à la plage de températures et au débit.

Utilisation

• Distribution d’eau douce/potable
• Distribution d’eau avec additif antigel (≤ 50 % de mélange de glycol)
• Système hydraulique fermé

Exemple d’installation

Fonction de la vanne

La vanne thermostatique présente une configuration de débit asymétrique. Le réglage de la température souhaitée s’effectue à l’aide d’une molette située sous le capot supérieur de la vanne. Elle intègre également une très importante fonction anti-brûlure qui, en cas d’interruption de l’alimentation en eau froide, coupe automatiquement l’alimentation en eau chaude.

Caractéristiques

• Classe de pression : PN 10
• Pression de service : 1,0 MPa (10 bar)
• Pression différentielle : mélange, max. 0,3 MPa (3 bar)
• Température du fluide : max. 95 °C / max. temporaire 100 °C
• Stabilité de température : ±4 °C
