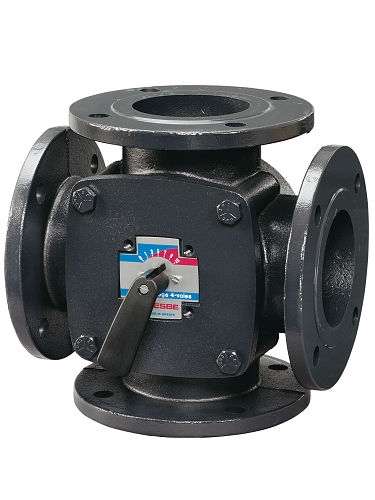

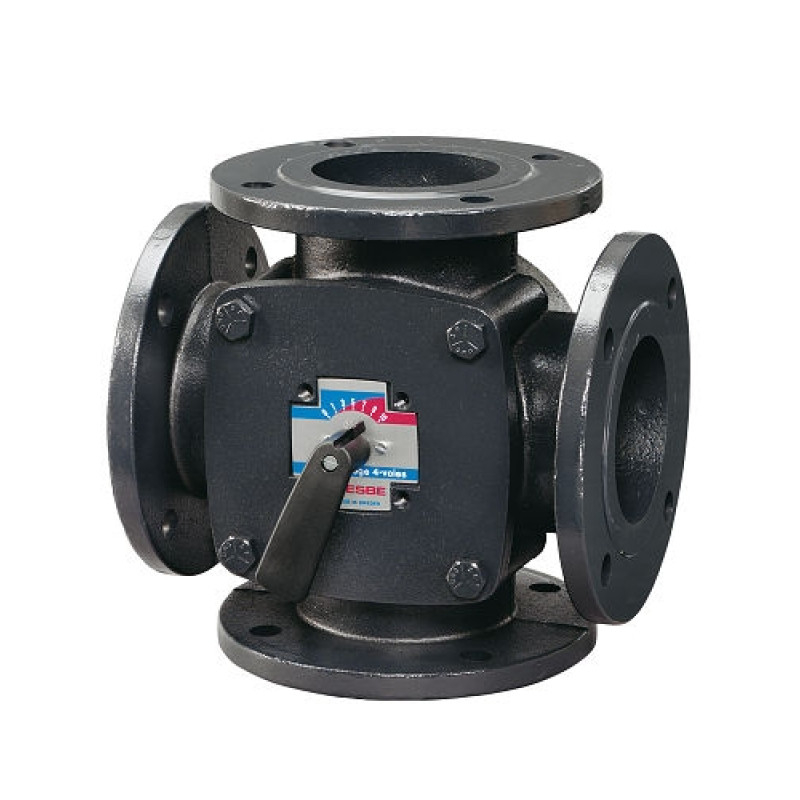

Vanne mélangeuse quatre voies ESBE 4F 40, à bride PN6, pour double mélange en chauffage et en refroidissement. Corps en fonte, DN40, Kvs 44, température maximale 110 °C. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Débit | 44 m3/h |
| Pression | PN 6 |
| Taille de raccordement | DN 40 |
| Température | -15...110 °C |
| Type de raccordement | Bride |
| Poids | 8.25 kg |
ESBE 4F 40 est une vanne mélangeuse quatre voies à raccordement par bride PN6, conçue pour le double mélange dans les installations de chauffage et de refroidissement. La plage de réglage Kv/Kv min = 100 garantit une régulation fluide de la température de l’eau d’alimentation, tandis que le corps de vanne est fabriqué en fonte pour une longue durée de vie.
La vanne 4F 40 est utilisée dans les systèmes de chauffage et de refroidissement lorsqu’il est nécessaire de mélanger simultanément deux circuits (ce que l’on appelle le double mélange) – typiquement dans les installations de chauffage de plus grande taille avec plusieurs circuits de chauffage à des températures différentes, ou dans des réseaux combinés de chauffage et de refroidissement. Grâce au raccordement par bride EN 1092-2, elle convient aux installations à partir de DN40, où l’on utilise couramment des conduites à brides au lieu de raccords filetés. La vanne se combine avec les servomoteurs et régulateurs ESBE, qui assurent la commande automatique du rapport de mélange selon les besoins de l’installation.
Caractéristiques techniques :
La vanne est conçue pour l’eau de chauffage conformément à la norme VDI 2035, ainsi que pour les mélanges d’eau avec du glycol (max. 50 %) ou de l’éthanol (max. 28 %).
Le corps de vanne est en fonte EN-JL 1030, le tiroir en laiton CW 614N et en acier inoxydable, la douille en laiton DZR CW 602N et les joints toriques en EPDM.
Oui, la vanne est conçue pour être associée aux servomoteurs et régulateurs ESBE, notamment à la série 90 ou aux régulateurs CRA120 et CRC120.
La vanne est conforme à la directive PED 2014/68/UE (article 4.3) et dispose des certificats EAC et UKRSEPRO pour l’exportation vers la Russie et l’Ukraine.
