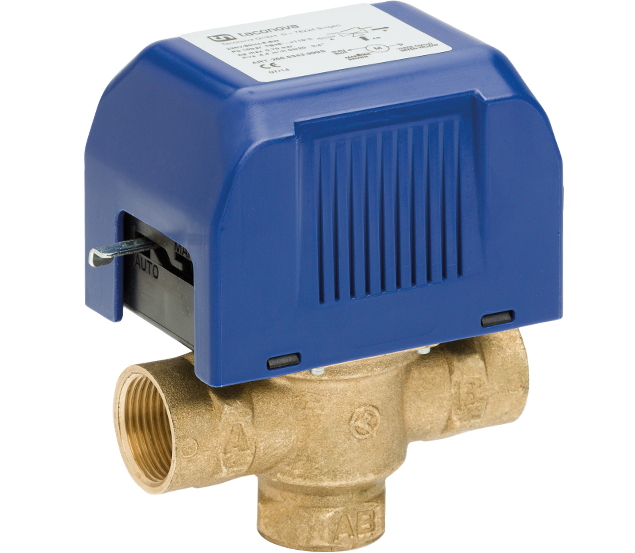

Vanne de zone à trois voies Taconova NovaZone DN 20 (256.5343.999S)

Vanne de zone à trois voies Taconova NovaZone DN 20 (256.5343.999S)

TACONOVA
  • Code produit: 256.5343.999S
  • EAN : 7630014373819
  • Code fabricant: 256.5343.999S
  • Garantie: 2 years

Vanne de zone à trois voies Taconova NovaZone DN 20, 6,4 m3/h, 10 bar, 230 VAC. Plus d'informations

  • Disponibilité

    Rupture de stock - peut être demandé

  • Rupture de stock
Prix hors TVA € 151,97
Prix TTC € 182,36
+

Paramètres et catalogues

Alimentation 230 VCA
Débit 6,4 m3/h
Diamètre nominal DN 20
Médium eau, eau-glycol
Taille de raccordement 3/4"
Température 60 °C
Type de raccordement Filetage intérieur
Type de robinetterie Trois voies
Poids 0.80 kg

La vanne de zone à trois voies Taconova NovaZone DN 20 est équipée d'un moteur électrique et d'un ressort de rappel pour le contrôle des circuits dans les systèmes de refroidissement, de chauffage et de climatisation. Elle régule l'approvisionnement en fluide demandé dans les différentes zones ou systèmes, grâce à un levier pour la commande manuelle. La tige est scellée par une série de joints toriques. Le fluide de circulation peut être de l'eau ou des mélanges de glycol.

Caractéristiques

  • Alimentation 230 VAC
  • Débit 6,4 m3/h
  • Pression 10 bar
  • Taille de raccordement DN 20

Installation

  • Quelconque (nécessité de respecter le sens de circulation du fluide)

Fonction

  • Le changement de position du corps de la vanne est initié par un contact unipolaire (par exemple un interrupteur ou un thermostat). Sans alimentation, le ressort ramène la vanne à sa position initiale, donc la vanne ne peut pas être arrêtée en position intermédiaire.

Avantages

  • L'intervalle de commutation est très court, au maximum 20 secondes
  • La vanne peut être actionnée manuellement à l'aide d'un levier latéral
  • Entretien minimal requis
  • Position de la vanne visible
  • Large gamme de températures du fluide de circulation de -20 °C à 160 °C
  • Corps fabriqué en laiton

Données techniques du moteur électrique

  • Consommation d'énergie : 6 W
  • Longueur du câble : 1 m
  • Tension de fonctionnement : 230 V (50Hz)
  • Intervalle d'ouverture : environ 12 secondes
  • Intervalle de fermeture : environ 5 secondes

Tableau des dimensions

Convient pour  H H1 H2
tous les vannes de circulation 2 voies DN 15 109 87 22
tous les vannes de circulation 2 voies DN 20 109 87 22
tous les vannes de circulation 2 voies DN 25 109 87 22
tous les vannes de circulation 3 voies DN 15 121 87 34
tous les vannes de circulation 3 voies DN 20 121 87 34
tous les vannes de circulation 3 voies DN 25 121 87 34
