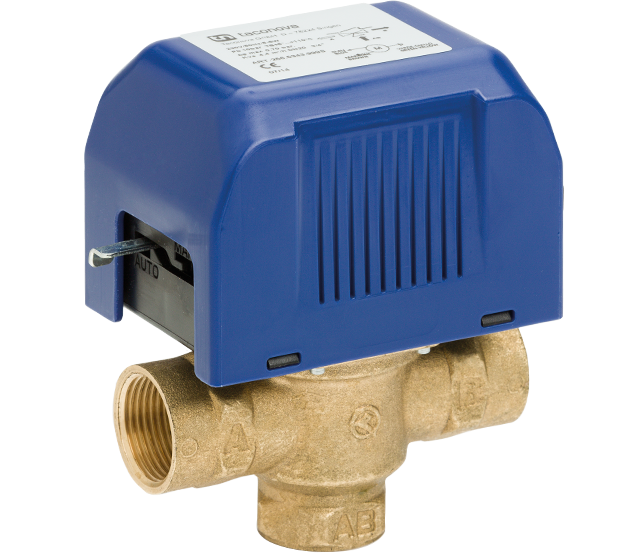

La vanne de zone à trois voies Taconova NovaZone DN 15 est équipée d'un moteur électrique et d'un ressort de rappel pour le contrôle des circuits dans les systèmes de refroidissement, de chauffage et de climatisation. Elle ajuste l'approvisionnement en fluide requis dans les différentes zones ou systèmes, à l'aide d'un levier pour la commande manuelle. La tige est scellée avec une série de joints toriques. Le fluide de circulation peut être de l'eau ou des mélanges de glycol.

Caractéristiques

• Alimentation 230 VAC
• Débit 4 m3/h
• Pression 10 bar
• Taille de raccordement DN 15

Installation

• Quelconque (il est nécessaire de respecter la direction du flux du fluide)

Fonction

• Le changement de position du corps de la vanne est initié par un contact unipolaire (par exemple, un interrupteur ou un thermostat). Sans alimentation, le ressort ramène la vanne à sa position initiale, donc il n'est pas possible d'arrêter la vanne en position intermédiaire.

Avantages

• L'intervalle de commutation est très court, au maximum environ 20 secondes
• La vanne peut être actionnée manuellement à l'aide d'un levier latéral
• Maintenance minimale requise
• Position visible de la vanne
• Large gamme de températures du fluide de circulation de -20 °C à 160 °C
• Corps fabriqué en laiton

Données techniques du moteur électrique

• Consommation d'énergie : 6 W
• Longueur du câble : 1 m
• Tension de fonctionnement : 230 V (50Hz)
• Intervalle d'ouverture : environ 12 secondes
• Intervalle de fermeture : environ 5 secondes

Tableau des Dimensions
