Vanne intégrée de rechange Danfoss 013G7376 pour collecteur SSM de chauffage par le sol. Permet le préréglage du débit et le montage de l’actionneur TWA-A. Max. 90 °C, 10 bar. Plus d'informations
Rupture de stock - peut être demandé
| Poids | 0.09 kg |

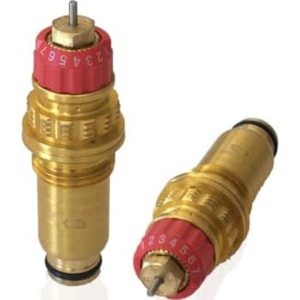

Danfoss 013G7376 est une vanne intégrée de rechange destinée au collecteur des nourrices SSM dans les systèmes de chauffage par le sol. La vanne permet le préréglage hydraulique du débit pour chaque circuit de chauffage séparément et est prévue pour le raccordement direct d’un servomoteur thermoélectrique de la gamme TWA-A.
La vanne 013G7376 est conçue comme pièce de rechange ou de maintenance pour le collecteur (partie retour) des nourrices Danfoss SSM. Les nourrices SSM sont installées dans les bâtiments résidentiels et commerciaux comme point central de régulation du débit d’eau de chauffage dans les systèmes de chauffage par le sol. La vanne est utilisée lors de la réparation ou de la reconfiguration d’une installation existante, par exemple pour remplacer une pièce usée ou pour compléter le collecteur avec un élément de circuit manquant.
Paramètres techniques :
La vanne est destinée au collecteur des nourrices Danfoss SSM dans toutes les tailles disponibles, de 2+2 à 12+12 sorties. Ces nourrices et collecteurs sont exclusivement destinés aux systèmes de chauffage par le sol à eau chaude.
Le préréglage du débit s’effectue en tournant la bague rouge sur la vanne de manière à aligner la valeur souhaitée avec le repère sur le corps. La valeur correcte de préréglage se détermine à partir du graphique des débits figurant dans la fiche technique SSM, en fonction de la surface de la pièce, de la puissance thermique requise et du delta de température.
Oui. Un servomoteur thermoélectrique Danfoss RA TWA-A peut être monté directement sur la vanne, dans les versions 24 V NC (088H3110), 230 V NC (088H3112) ou 24 V NC avec fin de course (088H3114). Ces servomoteurs sont utilisés pour la régulation automatique du débit à partir de thermostats d’ambiance ou d’un système de commande centralisé.
La différence de pression maximale admissible sur la nourrice SSM (sans débitmètre) est de 0,6 bar. La pression de service max. de l’ensemble du collecteur est de 10 bar, la pression d’essai de 16 bar. La température de l’eau de chauffage en circulation ne doit pas dépasser 90 °C.
