Vanne de régulation compacte à 2 voies pour applications CVC avec corps en bronze et régulation précise du débit ; convient pour le chauffage et le refroidissement. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Course | 20 mm |
| Débit | 4 m3/h |
| Diamètre nominal | DN 15 |
| Pression | PN 16 |
| Température | -25...150 °C |
| Poids | 1.38 kg |
Fiche technique EN télécharger
Télécharger le PDF
Instructions de montage télécharger
Télécharger le PDF
Fiche de catalogue télécharger

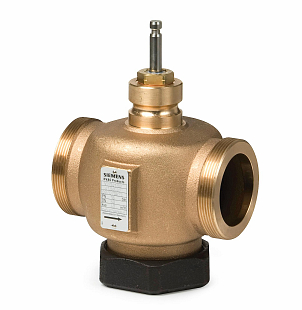

Télécharger le PDFLe VVG41.15 est une vanne à siège à 2 voies de la gamme Acvatix pour le contrôle du débit dans les systèmes de chauffage et de refroidissement. Le corps en bronze assure une longue durée de vie, tandis que le clapet et le siège en acier inoxydable garantissent une régulation stable même à des températures élevées.
La vanne est conçue pour des circuits fermés et ouverts (en tenant compte de la cavitation) et peut être combinée avec les actionneurs SAX.., SKD.. et SKB..
Le raccordement se fait par un filetage cylindrique extérieur G…B selon ISO 228-1, avec un joint plat.
| Diamètre nominal (DN) | DN 15 |
| Classe de pression | PN 16 (ISO 7268) |
| Kvs | 4 m³/h (VVG41.15) |
| Course | 20 mm (nominale) |
| Température du fluide | –25...150 °C (eau/saumure); vapeur selon le diagramme et les limites |
| Matériau du corps | Bronze CuSn5Zn5Pb2 |
| Pièces internes | Siège, clapet et tige en acier inoxydable |
| Raccordement | Filetage extérieur G1B, joint plat; ISO 228-1 |
| Fluides | Eau, eau de refroidissement, eau basse/haute température, saumure; vapeur (sat./surchauffée) |
| Certifications / réglementations | PED 2014/68/EU, groupe de fluides 2 |
| Actionneurs recommandés | SAX.. / SKD.. / SKB.. (selon Δp et température) |
