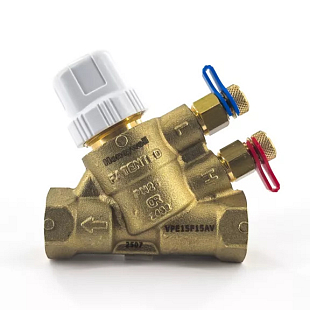

La vanne de régulation indépendante de la pression Honeywell VPE20M25BH de la série VPE (PICV) combine trois fonctions dans un seul corps compact : un régulateur de pression différentielle (DPCV), un mécanisme de préréglage du débit et une vanne de régulation linéaire à deux voies. Il en résulte une robinetterie hydrauliquement auto-équilibrée, sans nécessité de vannes d’équilibrage séparées, qui maintient un débit constant indépendamment des variations de pression différentielle dans le système (35–600 kPa). La vanne est destinée aux installations de chauffage et de refroidissement à débit variable avec pompes à vitesse variable.

Caractéristiques principales et avantages

• 3 en 1 – une seule vanne au lieu de trois : le régulateur de pression différentielle, le préréglage du débit et la vanne de régulation sont intégrés dans un seul corps, ce qui réduit les coûts de matériel, de montage ainsi que l’encombrement dans le local technique.
• Régulation indépendante de la pression (PICV) : le débit reste constant quelle que soit la variation de la pression différentielle dans la plage de 35 à 600 kPa – aucun équilibrage hydraulique de l’installation n’est nécessaire.
• Débit maximal réglable (préréglage) : réglage continu dans la plage de 276 à 1 850 l/h (positions 1 à 9) au moyen d’un mécanisme de réglage facilement accessible ; après réglage, la vanne utilise une caractéristique linéaire pour moduler le débit dans la plage définie.
• Résistance à l’eau chargée en impuretés : régulateur de pression différentielle à conception optimisée avec frottement minimal des pièces mobiles – vérifié par un essai interne avec de l’oxyde de fer Fe₂O₃ à une concentration de 900 ppm et 100 000 cycles.
• Entretien facile : l’élément interne (vanne de régulation + DPCV) peut être retiré, nettoyé et remis en place sans démonter le corps de vanne de la tuyauterie.
• Caractéristique de débit linéaire : l’obturateur de la vanne à soupape conique est usiné pour obtenir des caractéristiques de régulation linéaires ; en combinaison avec un échangeur de chaleur, il en résulte une boucle de régulation linéaire.
• Certificat EPD (tierce partie) : déclaration environnementale de produit selon ISO 14025 et EN 15804+A2 – déclaration transparente de l’empreinte environnementale du produit.
