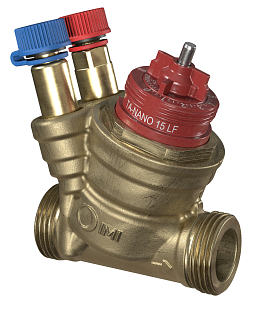

IMI TA TA-Nano Plus est une vanne de régulation et d'équilibrage indépendante de la pression (PIBCV) conçue pour les systèmes de chauffage et de refroidissement, notamment pour les petites unités terminales et les installations avec espace restreint. Le débit maximal réglable aide à maintenir les valeurs projetées et élimine les surdébits, rendant ainsi la régulation plus stable et le système plus efficace. La variante TA-Nano Plus permet également la mesure (ΔH, T, q) et le diagnostic à l'aide des appareils d'équilibrage IMI, ce qui simplifie la mise en service et le contrôle ultérieur du système. La vanne a une construction compacte, une haute résistance grâce au matériau AMETAL® et est prête pour le montage d'un actionneur avec un filetage M30x1,5.

Caractéristiques principales

• Régulation et équilibrage indépendants de la pression en un seul élément (PIBCV).
• Réglage fluide du débit max. pour respecter précisément les valeurs de conception.
• Mesure du débit/température/perte de charge et support de diagnostic du système.
• Possibilité de fermeture pour intervention de maintenance et fonction de rinçage.
• Conception compacte pour petites unités terminales (par ex. ventilo-convecteur).

Paramètres techniques

Type	Vanne de régulation et d'équilibrage indépendante de la pression (PIBCV)
Diamètre nominal	DN 15
Conception du débit	LF (faible débit)
Débit réglable (qmax)	0,31 m3/h
Classe de pression	PN 25
Différence de pression de la vanne	ΔpVmin 0,15 bar / ΔpVmax 6 bar
Plage de température du fluide	–10...120 °C
Fluide	Eau, liquides neutres, eau-glycol 0–57 %
Connexion de l'actionneur	M30x1,5
Matériau du corps	AMETAL® (laiton résistant au dézincage)

Remarque : La vanne prend en charge la mesure (ΔH, T, q) via les prises de mesure version Plus.
