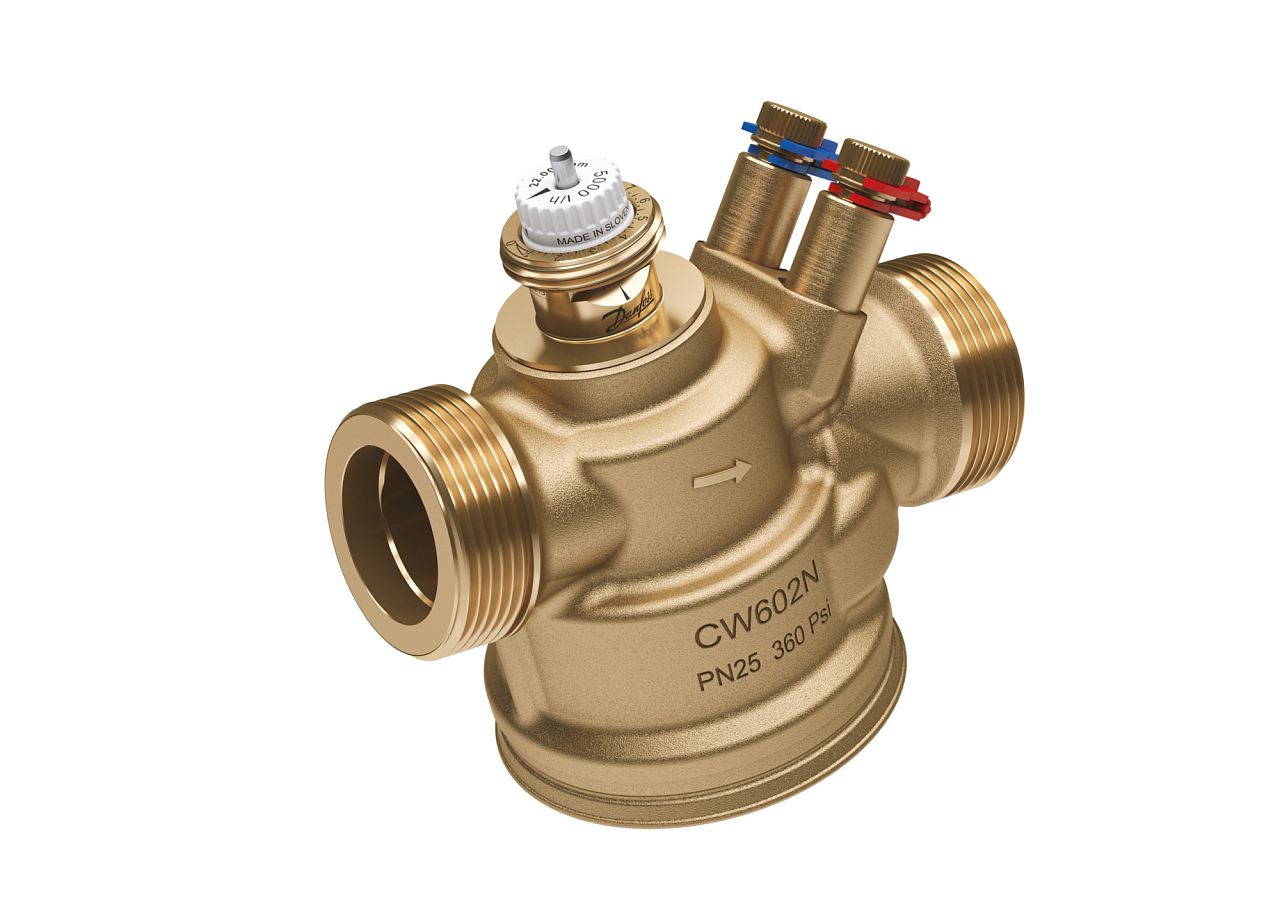

Danfoss AB-QM 4.0 DN 32 est une vanne de régulation indépendante de la pression (PICV) pour les installations fermées de chauffage et de refroidissement. Elle associe l’équilibrage automatique et la régulation du débit dans un seul corps. Qnom 3 600 l/h, PN 25, G 1½". Plus d'informations
Rupture de stock - peut être demandé
| Course | 4 mm |
| Débit | 3,6 m3/h |
| Diamètre nominal | DN 32 |
| Pression | PN 25 |
| Taille de raccordement | G 1 1/2" |
| Température | -20...95 °C |
| Type de raccordement | Filetage extérieur |
| Poids | 1.82 kg |
Danfoss AB-QM 4.0 est une vanne de régulation et d’équilibrage indépendante de la pression (PICV) pour les installations fermées de chauffage et de refroidissement. Elle combine dans un seul corps la fonction d’équilibrage hydraulique et de régulation du débit, sans qu’il soit nécessaire d’installer une vanne d’équilibrage séparée. Le régulateur de pression différentielle intégré maintient le débit réglé indépendamment des variations de pression dans le réseau, garantissant ainsi la pleine autorité de la vanne de régulation dans toutes les conditions de fonctionnement. La variante 003Z8207 est de diamètre nominal DN 32, avec filetage mâle G 1½" et prises de mesure.
L’AB-QM 4.0 s’installe sur les branches de sortie des équipements d’échange thermique : ventilo-convecteurs (FCU), centrales de traitement d’air (AHU), poutres froides, unités à induction, panneaux rayonnants et échangeurs de chaleur. Dans les systèmes à débit variable, elle garantit la pleine autorité et empêche les surdébits en charge partielle. Dans un système à débit constant, elle sert de limiteur de débit automatique sur chaque branche, sans nécessiter de rééquilibrage répété. Elle trouve également son application dans les installations de chauffage monotube et les circuits de refroidissement industriels.
L’AB-QM 4.0 se compose de deux ensembles fonctionnels dans un seul corps compact : un régulateur de pression différentielle et une vanne de régulation. Le régulateur de pression différentielle maintient une chute de pression constante sur la vanne de régulation, de sorte que sa caractéristique de débit reste linéaire indépendamment de la pression disponible dans le réseau (autorité = 1 dans toutes les conditions). Le débit se règle directement sur une échelle en pourcentage du débit nominal (10–100 %), sans calcul de Kv ni diagrammes de débit, même lorsque l’installation est en service. Le réglage est visible de l’extérieur et sécurisé par un mécanisme de verrouillage. La variante 003Z8207 est équipée de prises de mesure permettant de raccorder un appareil de mesure de pression différentielle afin de vérifier le débit ou d’optimiser le réglage de la pompe directement sur site.
Non. Le principe PICV permet de régler le débit directement en pourcentage de la valeur nominale, simplement en tournant l’indicateur sur l’échelle. Il n’est pas nécessaire de calculer les valeurs Kv ni l’autorité de la vanne. Le débit reste réglé même en cas de variations de pression dans le réseau, et l’équilibrage hydraulique en tant qu’étape distincte devient inutile. La vanne peut également être réglée lorsque l’installation fonctionne à pleine charge. Le seul paramètre à définir lors de la conception est le débit requis en l/h ; il est ensuite converti en pourcentage du débit nominal (3 600 l/h = 100 %).
La vanne est équipée d’un filetage standard M30×1,5 pour le raccordement d’un actionneur Danfoss. Pour le DN 32, sont compatibles : NovoCon S (bus de terrain BACnet/Modbus, 24 V AC/DC), AME 110 NL et NLX (modulants, 24 V AC/DC), AMV 110/120 NL (régulation 3 points, 24 V AC), AME 13 SU/SD (avec fonction de sécurité par ressort, 24 V AC), AME 113 (avec alimentation de secours par batterie), ABNM-A5 (thermique modulant, 24 V AC/DC) et TWA-Q (thermique On/Off, 24 V ou 230 V, NC/NO). Les actionneurs sont commandés séparément.
Par rapport à l’ancienne gamme AB-QM (version filetée DN 10–32), l’AB-QM 4.0 apporte trois évolutions majeures : une plage de réglage du débit élargie de 10 à 100 % au lieu de 20 à 100 % auparavant, une classe de pression plus élevée PN 25 au lieu de PN 16, et un débit nominal du DN 32 porté à 3 600 l/h (contre 3 200 l/h). Le corps de vanne utilise désormais des composants en PPSU, qui améliorent la résistance à l’encrassement. La température maximale du fluide pour la version filetée 4.0 DN 32 est de +95 °C. Le principe de base PICV, le filetage de montage M30×1,5 et la compatibilité avec les actionneurs Danfoss sont conservés.
Oui. Sans actionneur, la vanne fonctionne comme un limiteur de débit indépendant de la pression : au pourcentage de débit réglé, elle limite le débit à la valeur définie indépendamment des variations de pression dans le réseau. Ce montage est utilisé dans les installations de chauffage monotube ou partout où seul un équilibrage automatique est nécessaire, sans régulation modulante. Pour un fonctionnement sans actionneur, il est nécessaire d’installer un capot de protection ou un accessoire de manœuvre manuelle ; sans actionneur ni capot, la vanne est normalement ouverte.
La variante 003Z8207 est équipée en standard de prises de mesure (test plugs). Il est possible de raccorder à ces prises un appareil de mesure de pression différentielle (par ex. Danfoss PFM) afin de mesurer la pression différentielle sur la vanne de régulation (ΔpCv) ainsi que sur l’ensemble de la vanne (Δpv). En comparant les valeurs, vous vérifiez si le régulateur de pression différentielle fonctionne correctement et si la pression différentielle minimale est bien atteinte (20 kPa pour DN 32). La pression mesurée permet également d’optimiser les performances de la pompe. La version sans prises de mesure (sans TP) ne permet pas cette opération et ne peut pas être transformée ultérieurement en version avec prises.
