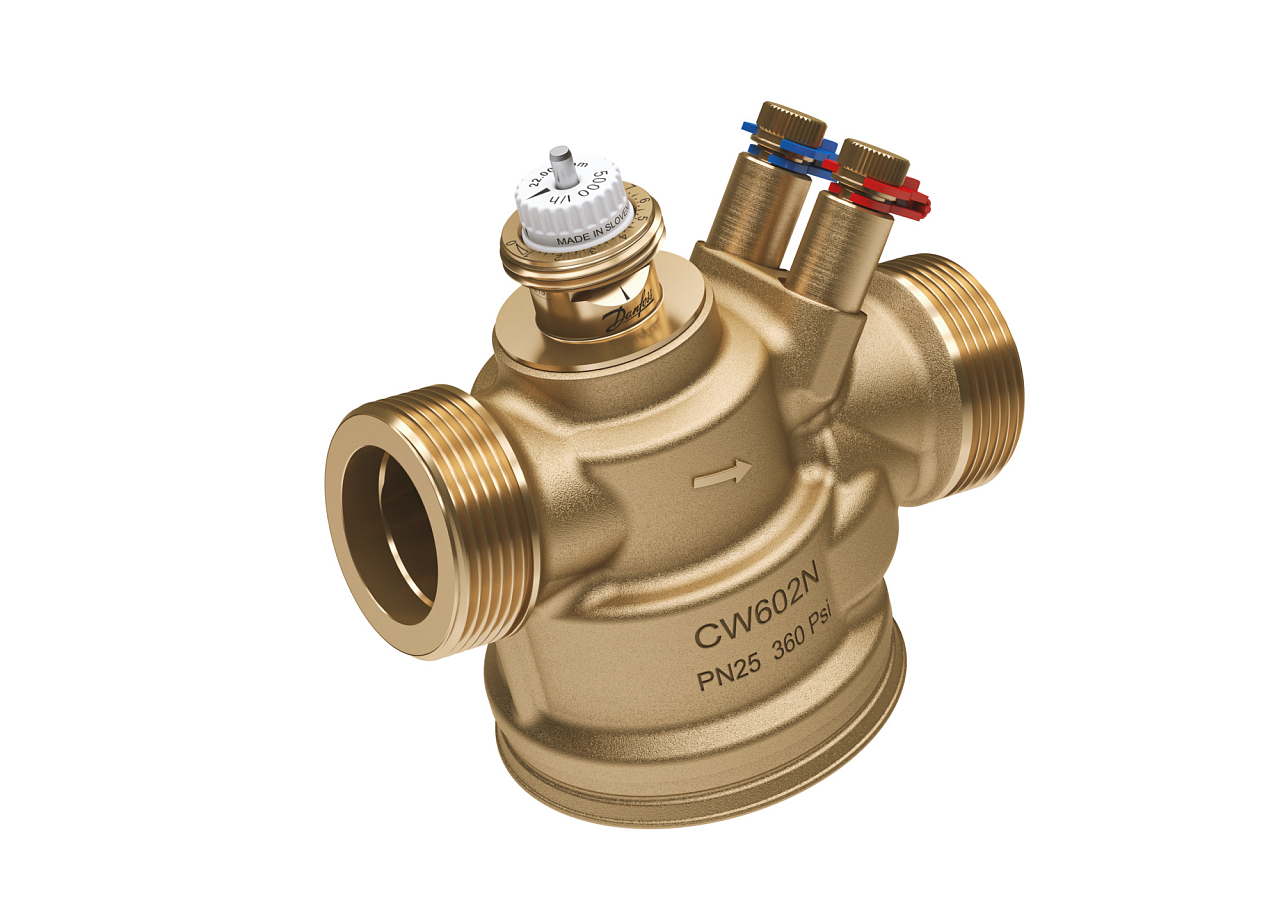

La Danfoss AB-QM DN 25 est une vanne de régulation et d’équilibrage indépendante de la pression (PICV) pour les installations de chauffage et de refroidissement. Elle associe la régulation du débit à l’équilibrage hydraulique automatique dans un seul corps. Qnom 2 200 l/h, G 1¼A, PN 25. Plus d'informations
Rupture de stock - peut être demandé
| Course | 4 mm |
| Débit | 2,2 m3/h |
| Diamètre nominal | DN 25 |
| Pression | PN 25 |
| Taille de raccordement | G 1 1/4" |
| Température | -20...95 °C |
| Poids | 1.29 kg |
Danfoss AB-QM DN 25 (003Z8205) est une vanne de régulation et d’équilibrage indépendante de la pression (PICV) pour les installations fermées de chauffage et de refroidissement à débit variable. Elle combine dans un seul corps la régulation du débit avec pleine autorité et l’équilibrage hydraulique automatique, supprimant ainsi la nécessité d’une vanne d’équilibrage séparée. La vanne est équipée de prises de mesure permettant de vérifier le débit lors de la mise en service.
La vanne est conçue pour réguler le débit d’eau de chauffage ou d’eau glacée sur les unités terminales des systèmes CVC des bâtiments. Les applications typiques comprennent les ventilo-convecteurs, les poutres froides, les unités à induction, les centrales de traitement d’air (CTA), les panneaux rayonnants et les échangeurs de chaleur à plaques. Elle convient aussi bien aux installations neuves qu’aux installations rénovées avec pression différentielle variable dans le réseau, lorsque l’équilibrage classique ne suffit pas à maintenir le débit réglé en cas de variation des conditions de fonctionnement. Sans servomoteur, l’AB-QM fonctionne également comme limiteur de débit autonome, par exemple dans les installations de chauffage monotube.
L’AB-QM se compose de deux parties intégrées : un régulateur de pression différentielle (DPC) et une vanne de régulation (CV). Le régulateur de pression maintient une pression différentielle constante sur la vanne de régulation, indépendamment des fluctuations de pression dans le réseau, garantissant ainsi la pleine autorité de la vanne dans toutes les conditions. La vanne de régulation présente une caractéristique linéaire et permet de régler le débit maximal dans une plage de 10 à 100 % de la valeur Qnom par simple rotation de la molette de réglage, sans outil spécial. La vanne peut moduler le débit en dessous de 1 % de la valeur réglée ; la plage de régulation atteint 1 : 1000.
La version 003Z8205 est équipée en standard de prises de mesure (test plugs), qui permettent de mesurer la pression différentielle directement sur la vanne sans débitmètre additionnel. À partir de la pression différentielle mesurée p1−p2, le débit peut être calculé directement ; la précision de mesure est de ± 10 % dans la plage de réglage de 20 à 100 %. Le réglage de la vanne reste toujours visible sur l’échelle sans démontage du servomoteur, ce qui permet de vérifier l’état de fonctionnement à tout moment. La fonction d’isolement permet d’isoler l’unité et d’effectuer sa maintenance sans arrêter le reste de l’installation.
Caractéristiques techniques de l’AB-QM DN 25 (003Z8205) :
Le débit maximal se règle en tournant la molette de réglage dans une plage de 10 à 100 % du débit nominal ; un tour correspond à 10 % de Qnom. Le réglage d’usine est de 100 % (Qnom 2 200 l/h). Le réglage s’effectue sans outil spécial : il suffit de retirer le capot de protection bleu ou le servomoteur monté. La valeur actuelle reste toujours visible sur l’échelle et ne change pas lors du remplacement du servomoteur ni lors de son recalibrage.
Oui. Sans servomoteur, l’AB-QM fonctionne comme un limiteur de débit avec équilibrage hydraulique automatique : le débit est limité à la valeur réglée, indépendamment de la pression différentielle dans le réseau. Ce mode est utilisé par exemple dans les installations de chauffage monotube. Pour la modulation du débit (régulation de la température sur l’unité), un servomoteur compatible est nécessaire, par exemple TWA-Q, AME 13, AME 110 ou NovoCon S.
L’AB-QM DN 25 utilise un filetage standard M30 × 1,5 (standard Danfoss). Les servomoteurs compatibles pour les tailles DN 15 LF à DN 32 HF comprennent : TWA-Q (thermoélectrique On/Off, 24 V ou 230 V AC), ABNM-A5 (thermoélectrique modulant – la version avec course de 5 mm n’atteint que 90 % d’ouverture sur DN 25), AME 13 SU/SD (servomoteur à engrenages de précision avec ressort de sécurité, IP 54), AME 110/120 NL, AME 113 et NovoCon S (servomoteur communicant avec BACnet MS/TP et Modbus RTU, IP 54). Tous les servomoteurs disposent d’une fonction de calibration qui associe précisément la course du servomoteur à celle de la vanne.
Pour la fonction d’arrêt de service, l’AB-QM DN 15–32 peut être installé aussi bien sur le départ que sur le retour. Les prises de mesure sont positionnées de manière à permettre la mesure de la pression différentielle p1−p2 quel que soit le côté d’installation. Le sens d’écoulement doit correspondre à la flèche figurant sur le corps de la vanne. Pour le calcul du débit à partir de la pression différentielle mesurée, le document AB-QM Flow Checker est disponible dans la documentation technique Danfoss.
Pour l’AB-QM DN 25, la pression différentielle minimale est ∆pmin = 20 kPa. En dessous de cette valeur, la vanne atteint au moins 90 % du débit nominal réglé, mais l’équilibrage automatique n’est plus pleinement efficace. La pression différentielle maximale admissible est ∆pmax = 600 kPa et la classe de pression de la vanne est PN 25. Ces valeurs s’appliquent à la version standard DN 25 ; une capacité de débit plus élevée est proposée par la version 25 HF (Qnom 3 800 l/h, ∆pmin 30 kPa).
