La TBV-C d’IMI TA combine la régulation de puissance, l’équilibrage hydraulique et la mesure du débit dans une seule vanne pour les installations de chauffage et de refroidissement. DN 15, raccordement G 1/2", Kvs 0,90 m³/h, PN 16. Plus d'informations
Livraison standard : 3-4 jours ouvrables. Livraison express : 1-2 jours ouvrables.
| Diamètre nominal | DN 15 |
| Pression | PN 16 |
| Taille de raccordement | G 1/2" |
| Température | -20...120 °C |
| Type de raccordement | Filetage intérieur |
| Poids | 0.34 kg |
IMI TA TBV-C est une vanne combinée de régulation et d’équilibrage destinée aux petites unités terminales dans les installations de chauffage et de refroidissement à débit variable. Elle réunit cinq fonctions dans un seul corps : régulation de la puissance, équilibrage hydraulique, mesure du débit et de la température, ainsi que l’isolement du circuit pour les opérations de maintenance. La version 52133115 est la variante LF (faible débit) avec filetage intérieur G 1/2" et une valeur Kvs de 0,90 m³/h.
La TBV-C est conçue pour les installations de chauffage et de refroidissement à débit variable, où elle régule la puissance de petites unités terminales – ventilo-convecteurs, poutres froides ou équipements similaires. Elle se monte directement sur le départ ou le retour de l’émetteur de chauffage ou de refroidissement. Ses dimensions d’encombrement compactes (longueur 81 mm, hauteur 58 mm) permettent une installation même dans des espaces restreints. La version à filetage intérieur G 1/2" peut être raccordée à des tubes en cuivre et en acier de précision à l’aide de raccords à compression KOMBI.

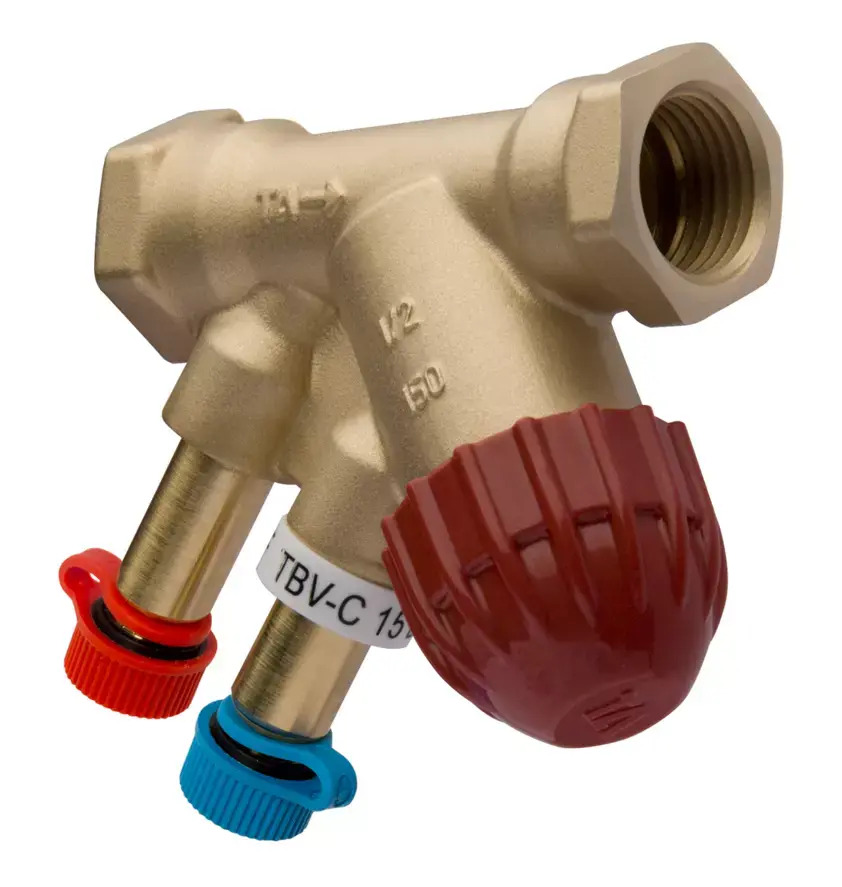

Le corps de la vanne est fabriqué en alliage AMETAL® – un alliage de laiton exclusif d’IMI résistant à la dézincification, qui minimise le risque de fuites même avec des intervalles de maintenance prolongés. Les prises de mesure auto-étanches permettent de mesurer directement sur site le débit, la pression et la température, sans interruption de fonctionnement ni fuite du fluide caloporteur. La TBV-C a été développée en association avec l’actionneur EMO T pour une régulation tout ou rien (on-off) ; en cas d’utilisation d’un actionneur d’un autre fabricant, il convient de vérifier que la course de service correspond à la plage de 11,4 à 15,1 mm pour les DN 15 à 20.
La version LF (faible débit) est dimensionnée pour des débits plus faibles – le Kvs pour DN 15 est de 0,90 m³/h. La version NF (débit normal) présente pour le même DN 15 une valeur Kvs de 1,8 m³/h. La variante de la vanne installée peut être facilement identifiée par la couleur de la bague sur la prise de mesure : bague blanche pour LF, bague noire pour NF.
La TBV-C est réglée en usine sur la valeur maximale (position 10). Pour effectuer le préréglage, placez la tête de réglage (réf. 52 133-100), tournez-la de manière à aligner la position souhaitée sur l’échelle (1 à 10) avec le repère du corps de vanne, puis retirez la tête. La plage de réglage recommandée est de 3 à 10. La valeur de réglage précise correspondant au débit souhaité et à la perte de charge doit être relevée sur le diagramme de la fiche technique.
Oui, c’est techniquement possible, mais il est nécessaire de vérifier la course de service de l’actionneur. Pour les DN 15 à 20, la course doit être comprise entre 11,4 et 15,1 mm ; pour le DN 25, entre 11,4 et 15,8 mm. Il faut également conserver au-dessus de la vanne un espace de montage d’au moins 15 mm de hauteur. IMI TA ne garantit toutefois pas le bon fonctionnement de la régulation en cas d’utilisation d’actionneurs d’autres fabricants.
La perte de charge recommandée au niveau de la vanne pour un fonctionnement silencieux est de 30 kPa (0,3 bar), avec un fluide caloporteur correctement dégazé. Il est également important de régler correctement la hauteur manométrique de la pompe – en cas de hauteur manométrique excessive, le fabricant recommande l’installation d’un régulateur de pression différentielle (par ex. STAP d’IMI TA) afin de stabiliser les conditions de pression dans l’installation.
Oui. La version à filetage intérieur G 1/2" peut être raccordée à des tubes en cuivre et en acier de précision à l’aide de raccords à compression KOMBI. Les raccords à compression sont disponibles en accessoires ; de plus amples informations figurent dans le catalogue séparé IMI TA (FPL). Le fabricant recommande d’utiliser des douilles de renfort pour garantir un raccordement par compression correct.
