La vanne de régulation combinée Danfoss FHV-R est destinée à la régulation de la température de l’eau de retour dans les systèmes de chauffage par le sol à eau chaude. La vanne est particulièrement conçue pour les petits circuits de chauffage jusqu’à 8 m², où le chauffage par le sol est combiné avec un système de radiateurs existant. Plus d'informations
Rupture de stock - peut être demandé
| Débit | 0,9 m3/h |
| Pression | 6 bars |
| Taille de raccordement | G 3/4" |
| Poids | 0.93 kg |
Danfoss FHV-WR / FHV-R G¾" est une vanne de régulation encastrable pour le tuyau de retour d’un circuit de chauffage par le sol. En association avec la sonde de température FJVR (vendue séparément), elle surveille en continu la température de l’eau sur le retour et limite automatiquement le débit lorsque la valeur réglée est dépassée. Elle protège ainsi la structure du plancher contre la surchauffe et maintient la température de surface du sol dans une plage hygiéniquement acceptable. La vanne est destinée aux systèmes mixtes, dans lesquels la boucle de plancher chauffant est raccordée à un circuit radiateurs commun.
L’application typique concerne les maisons et les logements où le chauffage par le sol fonctionne en parallèle d’un système de radiateurs existant – le plus souvent dans les salles de bains ou les entrées équipées d’un plancher chauffant raccordé à un circuit de chauffage à eau chaude commun. Comme le système de radiateurs fonctionne à une température plus élevée que celle admissible pour le chauffage par le sol, la vanne FHV-R installée sur le tuyau de retour de la boucle réduit le débit dès que la température de retour dépasse la limite réglée. Elle convient aux circuits de plancher chauffant d’une surface allant jusqu’à 10 m².

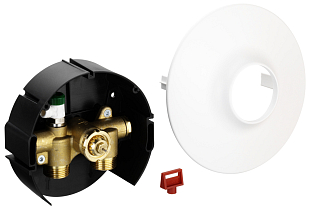

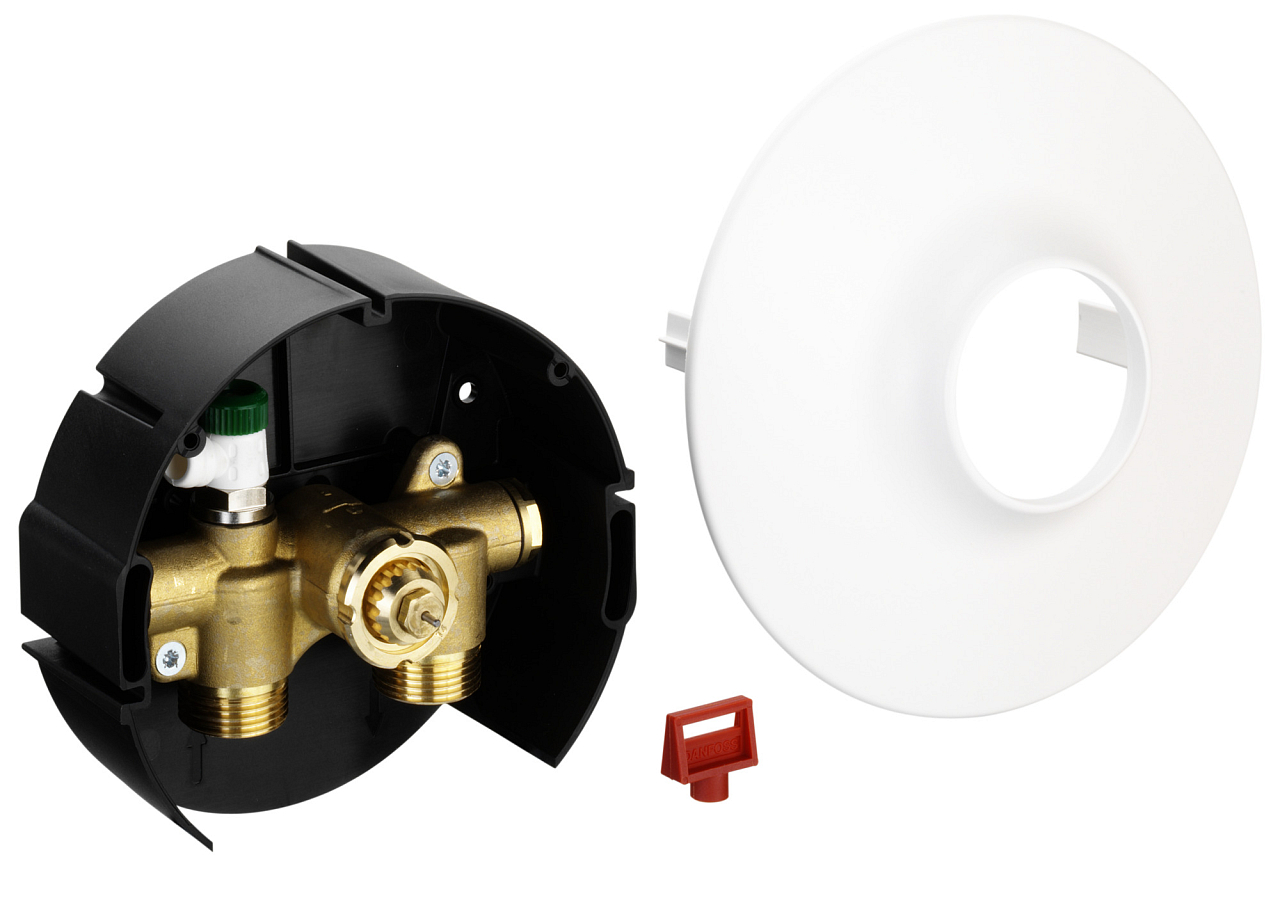

L’ensemble de l’installation est dissimulé dans le mur ou la cloison – le boîtier encastré nécessite une profondeur d’au moins 152 mm et tous les raccordements de tuyauterie sont réalisés à l’intérieur à l’aide de raccords à compression Danfoss (compatibles avec les tubes PEX, AluPEX, cuivre et acier). Après montage de la sonde FJVR et du cache frontal rond blanc, seules la tête de la sonde et la plaque frontale blanche restent visibles – aucune tuyauterie apparente, aucune distribution extérieure. Le kit 003L1015 comprend le corps de vanne avec boîtier encastré, un purgeur, une clé de vidange ainsi qu’un robinet de vidange. Les raccords à compression et la sonde FJVR se commandent séparément.
Caractéristiques techniques :
La sonde FJVR est installée sur le tuyau de retour de la boucle de plancher chauffant. Elle mesure en continu la température de l’eau qui circule et, lorsque la valeur réglée est dépassée, elle ferme automatiquement le corps de vanne afin de limiter le débit. Dès que la température de retour redescend sous la limite réglée, la vanne s’ouvre à nouveau. La régulation est purement thermostatique – sans alimentation électrique.
Non. Le kit 003L1015 comprend le corps de vanne, le boîtier encastré, le purgeur, la clé de vidange et le robinet de vidange. La sonde FJVR se commande séparément – la version blanche porte la réf. 003L1040, la version chromée la réf. 003L1072. La plage de réglage de la sonde est de 10 à 50 °C.
Selon la fiche technique Danfoss, la vanne FHV-R est conçue pour des boucles de plancher chauffant d’une surface allant jusqu’à 10 m². Pour des surfaces plus importantes ou plusieurs circuits de chauffage, une solution plus adaptée est un collecteur avec régulation individuelle de chaque circuit.
Le boîtier encastré est intégré dans un mur ou une cloison d’une profondeur d’au moins 152 mm. Tous les raccordements de tuyauterie sont réalisés dans le boîtier à l’aide de raccords à compression. Après montage de la sonde FJVR et du cache frontal rond blanc (003L1050), l’installation est terminée. Seules la tête de la sonde et le cache circulaire blanc restent visibles sur le mur – tout le reste est dissimulé. Un outil de montage optionnel avec niveau à bulle (réf. 003L1338) facilite le positionnement précis du boîtier lors de son scellement dans le mur.
Danfoss propose des raccords à compression pour tubes PEX (diamètres 15–20 mm), AluPEX (14–20 mm), ainsi que pour tubes en cuivre et en acier. Les raccords ne sont pas inclus dans le kit 003L1015 et se commandent séparément selon le diamètre et le matériau de la tuyauterie utilisée.
