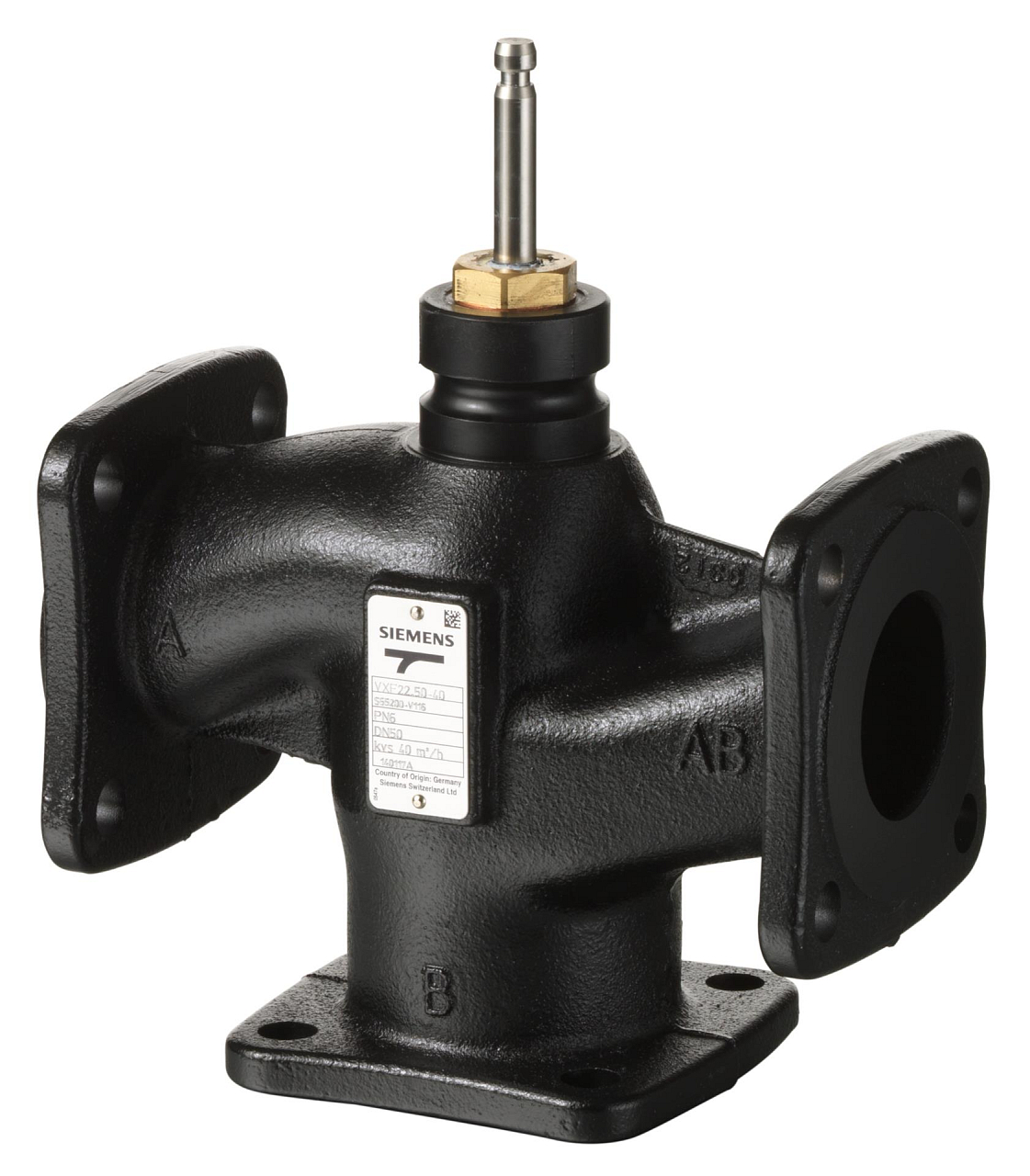

Le clapet à bride à trois voies VXF22.50-40 avec raccordement selon ISO 7005 est conçu pour réguler le débit d'eau froide, chaude et très chaude ainsi que de saumure dans des circuits fermés. Le clapet a une pression nominale PN 6, un diamètre nominal DN 50 et un coefficient de débit kvs = 40 m³/h. La course du clapet est de 20 mm et la température du fluide peut varier de -10°C à 130°C.

DN 50

Diamètre nominal

PN 6

Pression nominale

kvs 40 m³/h

Coefficient de débit élevé

Température -10°C…130°C

Large plage de température du fluide

Paramètres de base :

• DN : 50
• kvs : 40 m³/h
• Course : 20 mm
• Température du fluide : -10…130 °C
• Classe PN : PN 6

Raccordement :

• Raccordement à bride selon ISO 7005

Utilisation :

• Pour l'eau froide, chaude et très chaude et la saumure dans des circuits fermés

Fuite :

• Direction directe : 0…0,02 % de kvs
• Écoulement : 0,5…2 % de kvs

Caractéristiques du clapet :

• Direction directe : égal pourcentage, kvs 250/400 linéaire
• Écoulement : linéaire

Plage :

• 100:1 (DN 25: >50; DN 40...100: >100)

Pression de service admissible :

• 600 kPa

Matériau :

• Corps du clapet : Fonte grise EN-GJL-250
• Réglage interne : ≤ DN40 : Acier CrNi / laiton, ≥ DN 50 : Acier CrNi / bronze

Pression différentielle max. (Δpmax) :

• SAX.. : 300 kPa
• SAV.. : 300 kPa
• SKD.. : 300 kPa
• SKB.. : 300 kPa

Ce clapet à bride à trois voies est adapté à une large gamme d'applications dans des circuits fermés avec différentes températures de fluide et offre une régulation de débit fiable.
